Boulon à tête bombée
et collet carré de
1/4 de po-20 x 1/2 po (2)
Écrou à oreilles
1/4 de po-20 (2)
Écrou de
5/16 de po-18 (6)
Anneau
d’arrêt (3)
Agrafe isolée
(Non illustrés)
Tire-fond de
5/16 de po-9 x 1-5/8 de po (4)
Boulon hexagonal de
5/16 de po-18 x 7/8 de po (4)
Rondelle-frein
de 5/16 de po (5)
Self-Threading Screw
1/4"-14x5/8" (2)
Vis 6AB x 1 po (2)
Chevilles pour murs secs (2)
Vis 6-32 x 1 po (2)
PoignéeCorde
Axe de chape de
5/16 po x 1 po
Axe de chape de
5/16 de po x 1-1/2 de po
Axe de chape de
5/16 de po x 1-1/4 de po
Boulon de 1/4 po-20 x 1-3/4 po
Rondelle-frein de 3/8 de po
Écrou de
3/8 de po
Contre-écrou de
1/4 de po-20
Maillon de
raccord (2)
Tige filetée du chariot
Boulon de
tension
Inventaire des fi xations

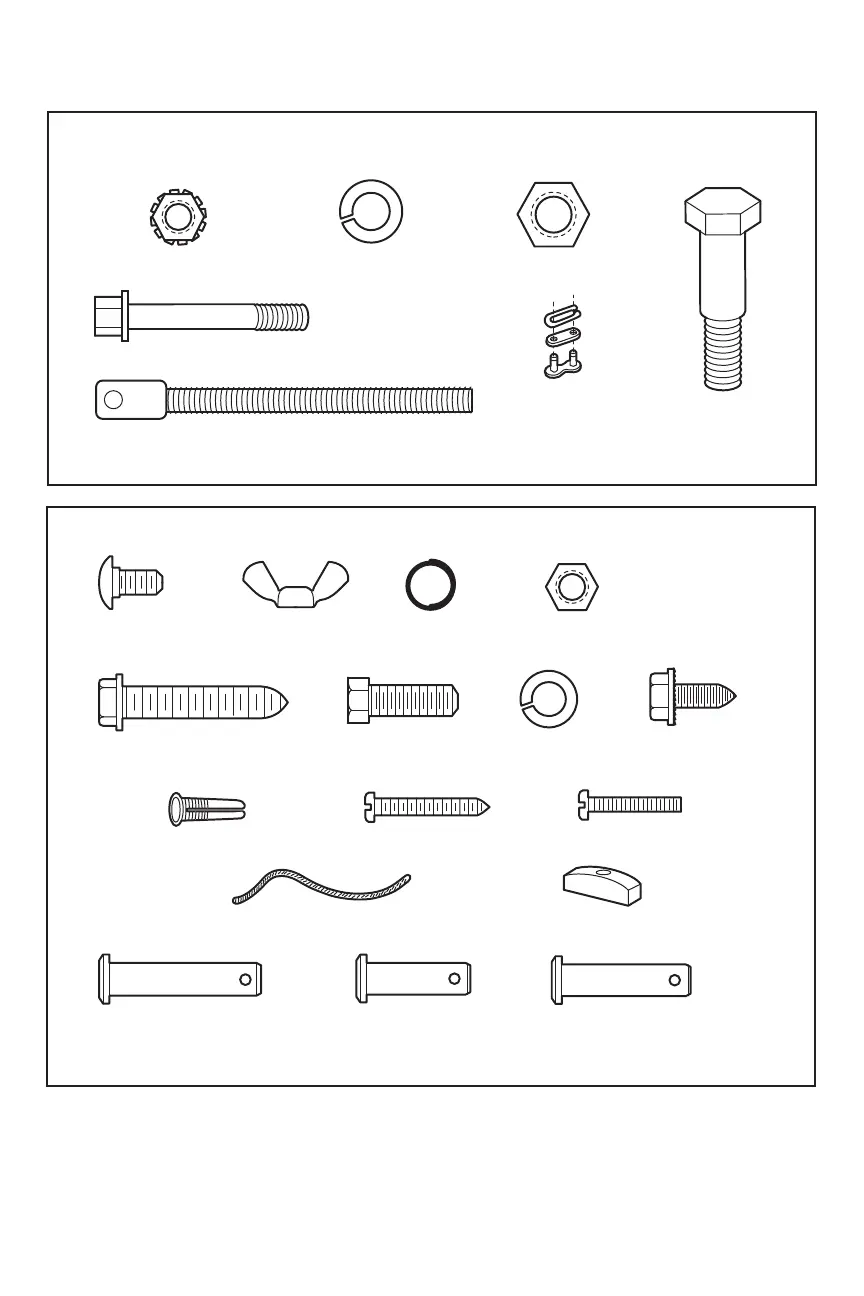

Séparer toutes les fi xations et les regrouper comme illustré ci-après aux fi ns des opérations de montage et de pose.
FIXATIONS POUR LE MONTAGE
FIXATIONS POUR LA POSE
