Chamberlain HD200CD Security+ - Pièces Dassemblage du Moteur

38

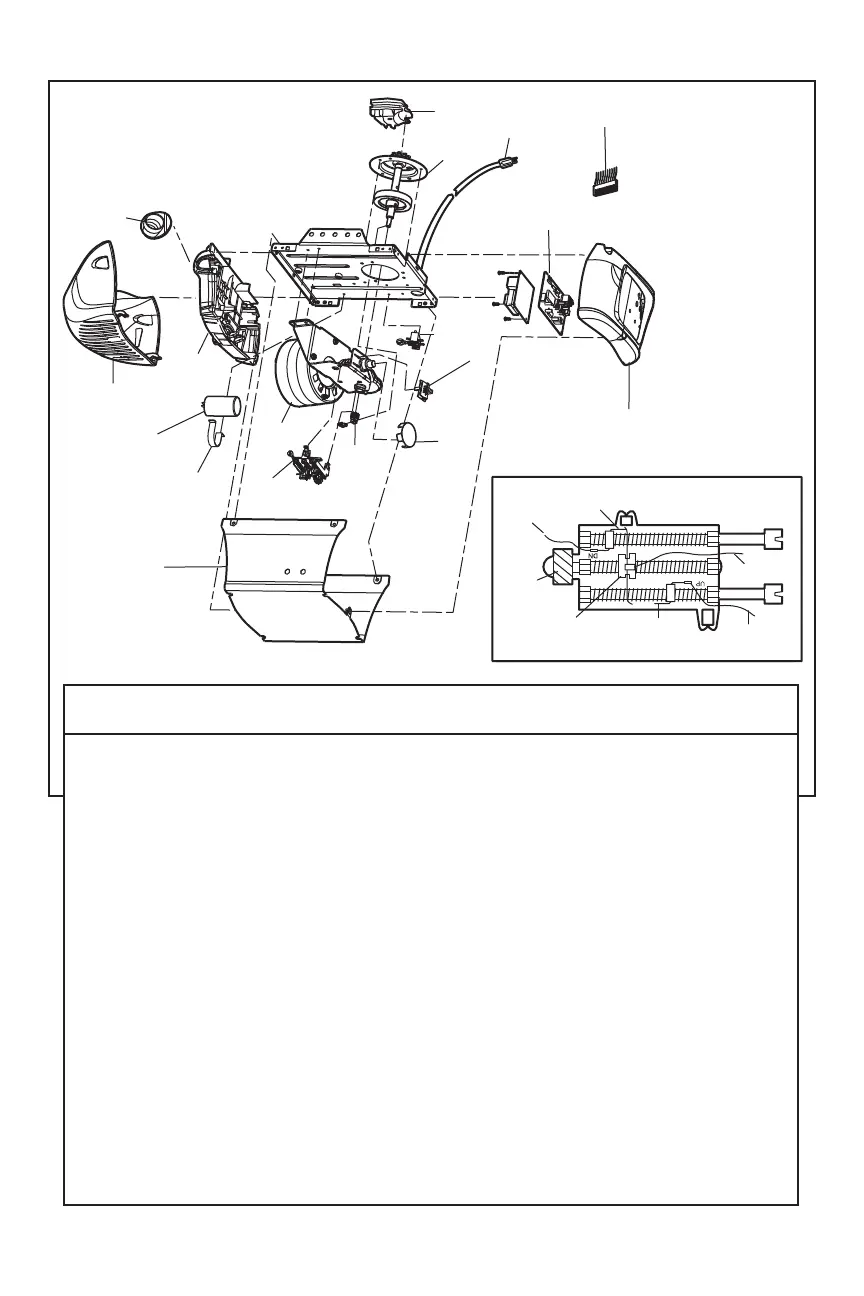

Pièces d’assemblage du moteur
2
1
4
3
5
6
7
9
10
8
12
13
14
15
16
17
18
11
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A5615 Écarteur de chaîne
2 41C4220A Pignon et engrenage
Comprend : Rondelle de blocage,
rondelle de butée, jonc d’arrêt,
plaque de butée, goupille
cylindrique (2), pignon menant
et vis sans fi n, pignon hélicoïdal
avec fl asque et graisse
3 41B4245 Cordon électrique
4 41D181 Panneau d’extrémité
5 4A1344 Douille d'ampoule
6 108D79 Diffuseur
7 30B532 Condensateur - 1/2HP
8 12A373 Support de condensateur
9 41A3150 Bornier à vis
10 41D3058 Moteur et support ensemble.
Comprend : Moteur, vis sans fi n,
support, roulement, capteur de
régime
N° DE
RÉF. PIÈCE DÉSIGNATION
11 41A5525-5 Couvercle
12 41A2818 Entraînement et dispositif de
retenue d’interrupteur de fi n de
courser
13 41D3452 Interrupteur de fi n de course
14 41A2822-1 Coupelle d’interrupteur
15 41C4398A Capteur de régime
16 41AC050-1M Plaque logique du récepteur
Comprend : Plaque logique et
panneau d'extrémité
17 41C5497 Harnais de fi ls haute tension
41C5498 Harnais de fi ls basse tension
18 41A5484-1 Panneau d'extrémité
NON ILLUSTRÉ
41A2826 Roulement d’arbre
41A2825 Sachet des fi xations de
l’ouvre-porte (comprend les vis
non montrées dans l’illustration
ci-dessus).
INTERRUPTEUR DE FIN
DE COURSE
Fil
brun
Contact
(fermeture)
Fil
gris
Fil
jaune
Contact
(d’ouverture)
Contact de fi n
de course central
Pignon
menant
