6

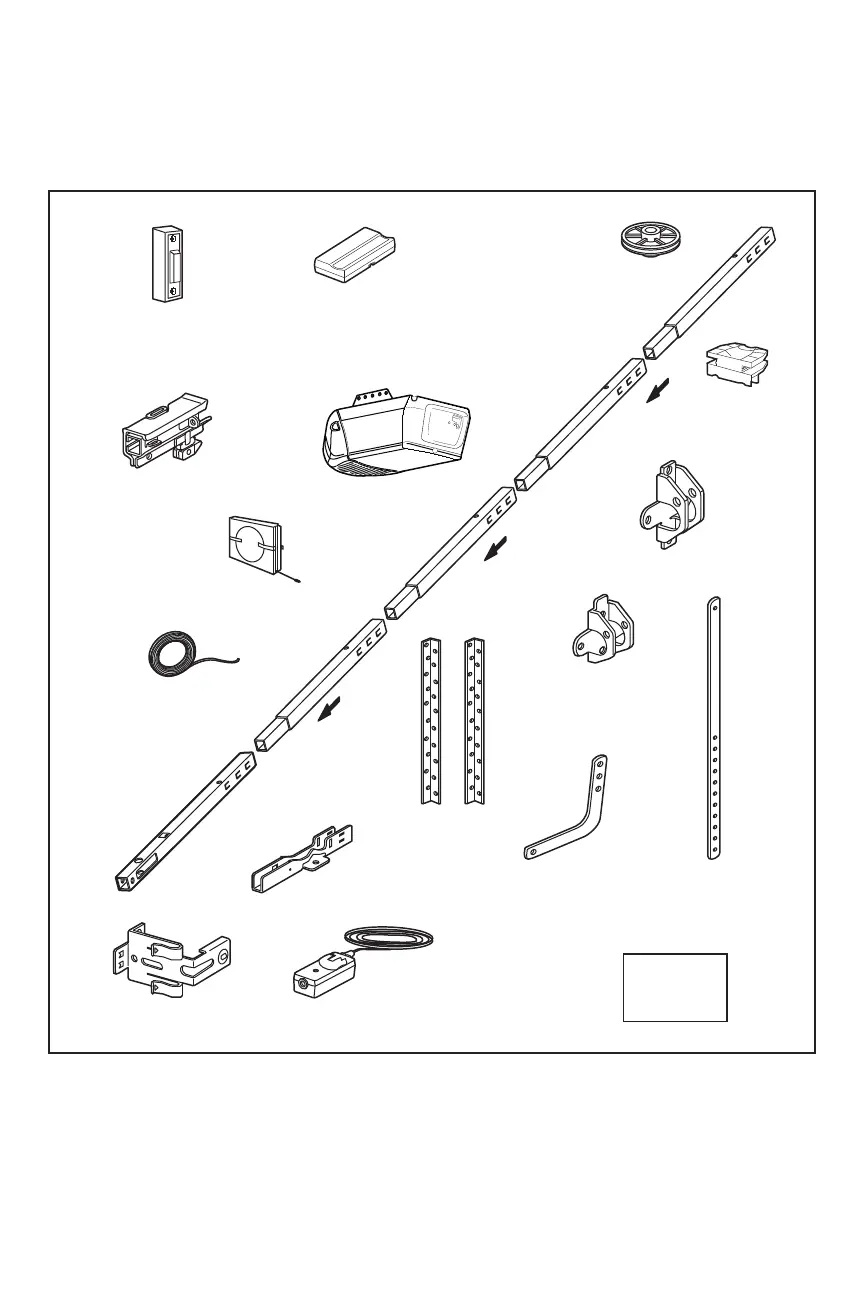

Inventaire de la boîte d’emballage
Votre ouvre-porte de garage est emballé dans un boîte qui
contiennent le moteur et les pièces illustrées ci-après. Les
accessoires dépendront du modèle acheté. S’il manque quoi
que ce soit, vérifi er le matériel d’emballage.
Les fi xations nécessaires au montage et à la pose apparaissent
sur la page suivante. Conserver la boîte et le matériel
d’emballage jusqu’au terme de la pose et du réglage.
Bouton-poussoir éclairè
de la commande de
porte
SECURITY✚
®
Télécommande
un bouton
Poulie
Écarteur de chaîne
Support de
la porte
Sections
centrale/arrière
du rail
Support de linteau
Chariot
Moteur avec duex diffuseurs
Chaîne et câble du
carton distributeur
Fil de sonnerie
blanc et blanc/rouge
à 2 conducteurs
Section avant
(linteau) du rail
Supports de
suspension
Biellette
courbée
Biellette droite
Documentation
et étiquettes de
sécurité
Système Protector
®
(2) Capteurs d’inversion de sécurité
(1 oeil de transmission et 1 oeil de
réception) avec fi l de sonnerie blanc
et blanc/noir à deux conducteurs fi xé
Support du détecteur
inverseur de sécurité (2)
Support en U
