25
Écrou de
5/16 de po-18
Rondelle-frein
5/16 de po
Axe de chape
5/16 de po x 1-1/4 de po
(Support de la porte)
Axe de chape
5/16 de po x 1 po (Chariot)
Boulon hexagonal
5/16 de po-18 x 7/8 de po
Anneau d’arrêt
POSE - 12
e
OPÉRATION
Fixation de la biellette au chariot
Suivre uniquement les instructions se rapportant au type de
porte, comme illustré ci-dessous et à la page suivante.
PORTE ARTICULÉE SEULEMENT
• S’assurer que la porte du garage est complètement fermée.
Tirer la poignée de déclenchement d’urgence pour détacher
le chariot extérieur du chariot intérieur. Reculer le chariot
extérieur (en l’éloignant de la poulie) d’au moins 8 po
(20 cm), comme illustré aux Figures 1, 2 et 3.

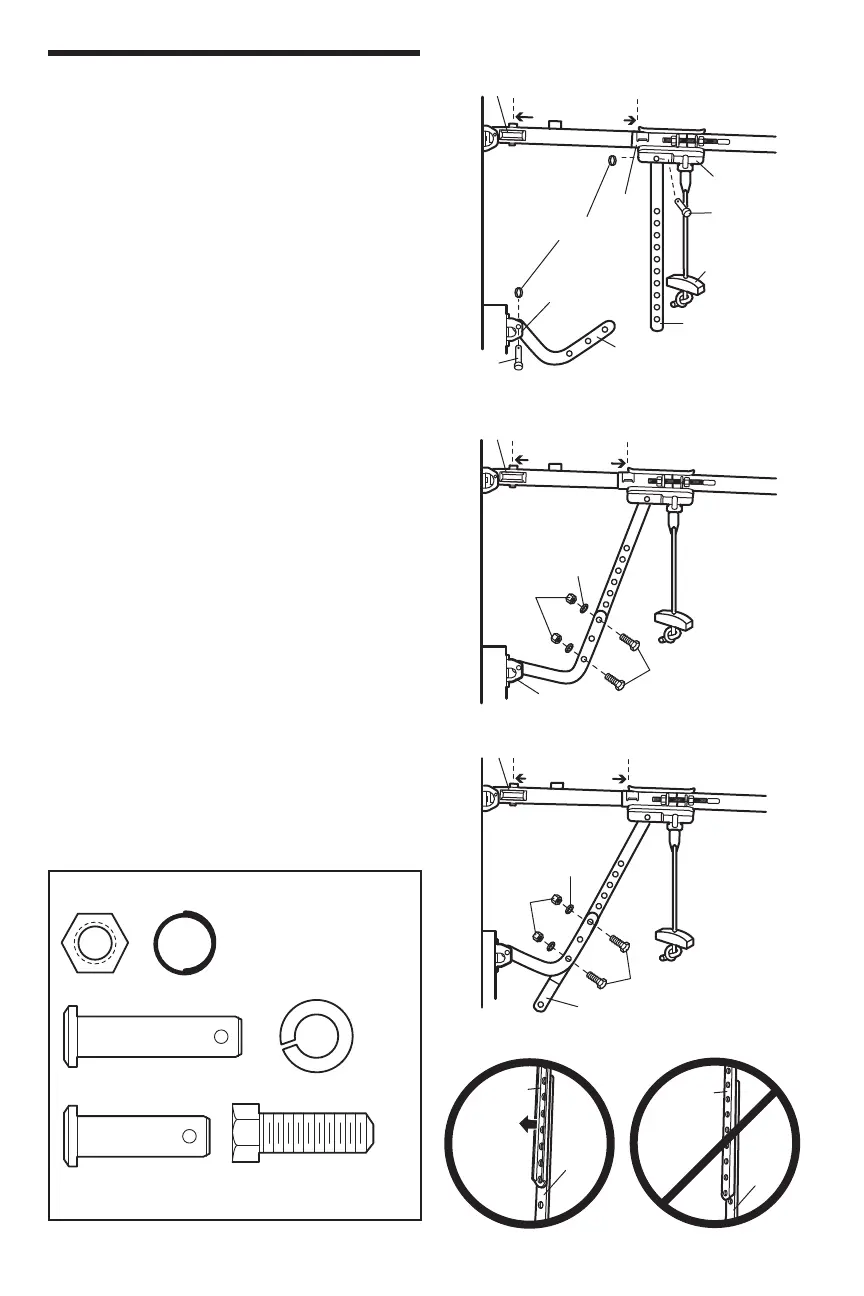

• Figure 1 :
– Fixer la biellette droite sur le chariot extérieur à l’aide
d’un axe de chape de 5/16 po x 1 po. Faire tenir l’axe de
chape en place avec un anneau d'arrêt.
– Fixer la biellette courbée au support de la porte de la
même manière, à l’aide d’un axe de chape de 5/16 po x
1-1/4 po.
IMPORTANT : La rainure sur la biellette droite DOIT faire face a
l’oppose de la biellette courbée (Figure 4).
• Figure 2 :
– Rapprocher les biellettes et aligner les trous. Choisir les
trous les plus éloignés étant donné qu’ils permettent
aux biellettes d’être plus solides.
• Figure 3, méthode alternative :
– Si les trous de la biellette courbée sont trop hauts,
démonter la biellette droite et couper 6 po (15 cm)
du bout. Refi xer la biellette droite sur le chariot en
orientant la partie coupée vers le bas, comme illustré.
– Rapprocher les biellettes.
– Aligner deux paires de trous et raccorder les deux
biellettes avec les boulons, les rondelles-frein et les
écrous.
• Tirer sur la poignée de déclenchement d’urgence en
direction de l’ouvre-porte à un angle de 45° de façon que la
biéllette de dégagement du chariot soit horizontale. Passer
à la 1re opération des « réglages », page 27. Le chariot
se réenclenchera automatiquement lorsque l’ouvre-porte
fonctionnera.
GRANDEUR RÉELLE DES FIXATIONS
Min. de 8 po
(20 cm)
Poulie
Anneau
d’arrêt
Chariot
intérieur
Support
de la porte
Axe de
chape
5/16 de po x 1-1/4 po
Axe de chape
5/16 de po x 1 po
Chariot extérieur
Poignée de
déclenchement
d’urgence
Biellette droite
Biellette courbée
Min. de 8 po
(20 cm)
Min. de 8 po
(20 cm)
Figure 1
Figure 2
Poulie
Figure 3
Figure 4
Rondelles-frein
5/16 de po
Rondelles-frein
5/16 de po
Écrous
5/16 de po-18
Écrous
5/16 de po-18
Biellette
droite
(Rainure
faisant face
a l’oppose)
Biellette
droite
Biellette
courbée
Biellette
courbée
Boulons hexagonaux
5/16 de po-18 x 7/8 po
Boulons hexagonaux
5/16 de po-18 x 7/8 po
Support de la porte
Couper cette extrémité
BON MAUVAIS
Poulie
