18
OPTION C : Installation au sol
1. Utiliser des blocs en bois ou des supports de
rallonge (Se reporter à la section Accessoires)
pour élever les supports de capteur de manière
à ce que les diffuseurs ne soient pas à plus de
15cm (6po) au-dessus du sol.
2. Mesurer soigneusement et placer les
assemblages droit et gauche à la même
distance du mur. S’assurer que les ferrures de
porte ne sont pas obstruées.
3. Fixer au sol à l’aide des ancrages en béton,
comme illustré.
Fixer le bloc de bois au
mur avec les tire-fond
(non fournis).
Fixation avec ancrages en béton
(non fournis)
OPTION A : Installation du guide (recommandé)
1. Glisser les bras courbés sur le bord arrondi de
chaque guide de porte, avec les bras courbés
orientés vers la porte, et s’assurer que les supports
ne mesurent pas plus de 6po (15cm) de hauteur
par rapport au sol.
2. Enclencher le support en place contre le côté
du guide. Il doit reposer à plat, avec le rebord
embrassant le bord arrière du guide, comme illustré.
Si votre guide de porte ne supporte pas solidement le
support, voir l’option B: Installation au mur.
OPTION B : Installation au mur
1. Placer le support contre le mur, les biellettes courbées
étant dirigées vers la porte. S’assurer qu’il y a un
dégagement suffisant et qu’aucun obstacle ne brise le
faisceau du capteur.
2. Si une profondeur supplémentaire est nécessaire, un
support d’extension (Modèle 041A5281-1) ou des
blocs en bois peuvent être utilisés. Voir la section des
accessoires.
3. Utiliser les trous de montage de support comme gabarits
pour positionner et percer deux avant-trous de 3/16po
de diamètre sur le mur de chaque côté de la porte, à une
hauteur ne dépassant pas 15cm (6po) au-dessus du sol.
4. Fixer les supports au mur avec des tire-fond (non fournis).
Si des supports de rallonge ou des blocs en bois sont
employés, régler les ensembles droit et gauche à la même
distance de la surface de montage. S’assurer que les ferrures
de porte ne sont pas obstruées.
Si l’option B ne fonctionne pas, voir l’optionC: Installation
au sol

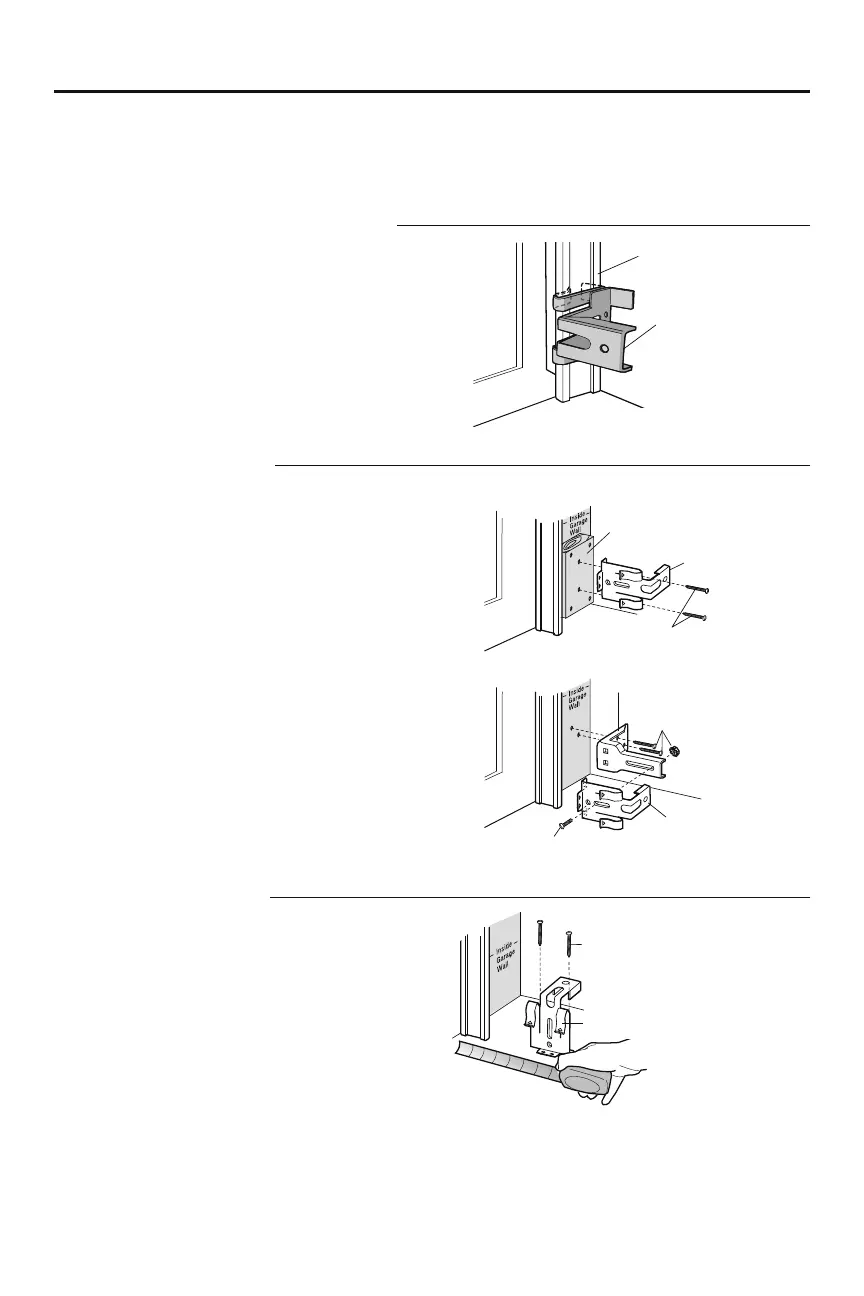

INSTALLATION DES SUPPORTS
Les supports logent les capteurs inverseurs de sécurité en position fixe et sûre de façon à ce que les capteurs
inverseurs de sécurité se fassent face de part et d’autre de la porte du garage, le faisceau n’étant pas à une hauteur
de plus de 15cm (6po) au-dessus du sol. S’assurer que l’ouvre-porte est hors tension. Choisir l’une des installations
suivantes.
Guide de porte
Support de capteur
d’inversion de sécurité
Support de
capteur d’inversion
de sécurité
Tire-fond (non fournis)
Support de capteur d’inversion
de sécurité
(fourni avec le
support de rallonge)
Support de rallonge (voir
la section Accessoires)
Support de capteur
d’inversion de sécurité
(fourni avec le
support de rallonge)
Installation (suite)
Porte
Porte
Porte
Porte
