19

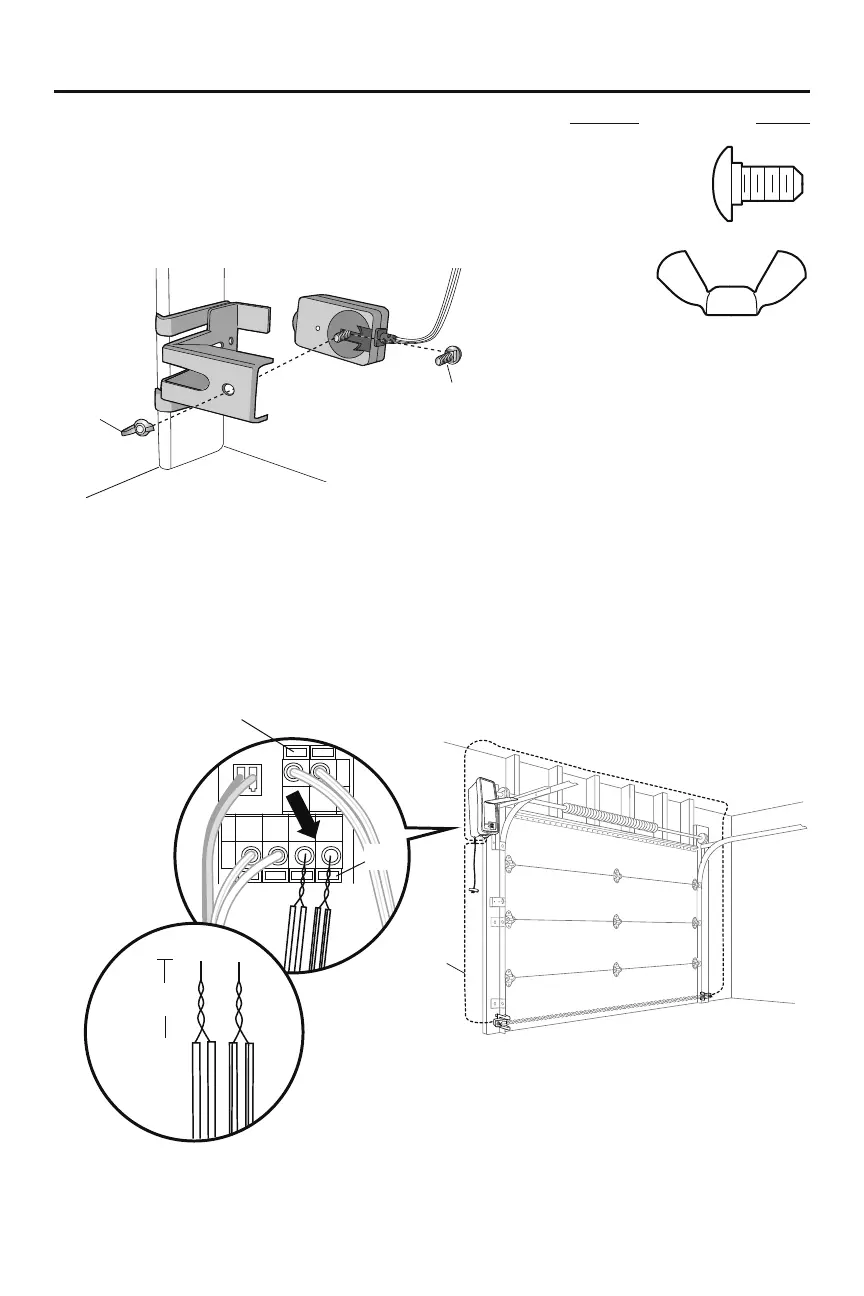

CÂBLAGE DES CAPTEURS D’INVERSION DE SÉCURITÉ
1. Faire acheminer le fil des deux capteurs vers l’ouvre-porte de garage. Fixer
solidement le fil au mur et au plafond avec des agrafes (non fournies).
2. Dénuder 11mm (7/16po) d’isolation de chaque ensemble de fils. Séparer
les fils blancs et les fils noirs. Torsader les fils blancs ensemble. Torsader
les fils blanc/noir ensemble.
3. Sur l’ouvre-porte de garage, pousser la patte avec la pointe d’un tournevis
pour insérer les fils blancs dans la borne blanche et les fils blancs/noirs
dans la borne grise.
BLC/
NOIR
Patte
Fil
BLC
MONTAGE DES CAPTEURS D’INVERSION DE SÉCURITÉ
1. Glisser un boulon de carrosserie de 1/4po-20 x 1/2po dans la fente de
chaque capteur.
2. Utiliser des écrous à oreilles pour fixer les capteurs d’inversion de sécurité
aux supports, les diffuseurs étant dirigés l’un vers l’autre de part et d’autre
de la porte. S’assurer que le diffuseur n’est pas obstrué par une rallonge de
support.
3. Serrer les écrous à oreilles à la main.
QUINCAILLERIE
Boulon de
carrosserie
Écrou à
oreilles
Porte
Écrou à
oreilles de
1/4de
po-20 (2)
Boulon de
carrosserie de
1/4 depo-20 x
1/2de po (2)
11 mm (7/16
de po)
Installation (suite)
Pousser sur la patte
avec le bout du
tournevis
