Checchi & Magli UNITRIUM - Page 14

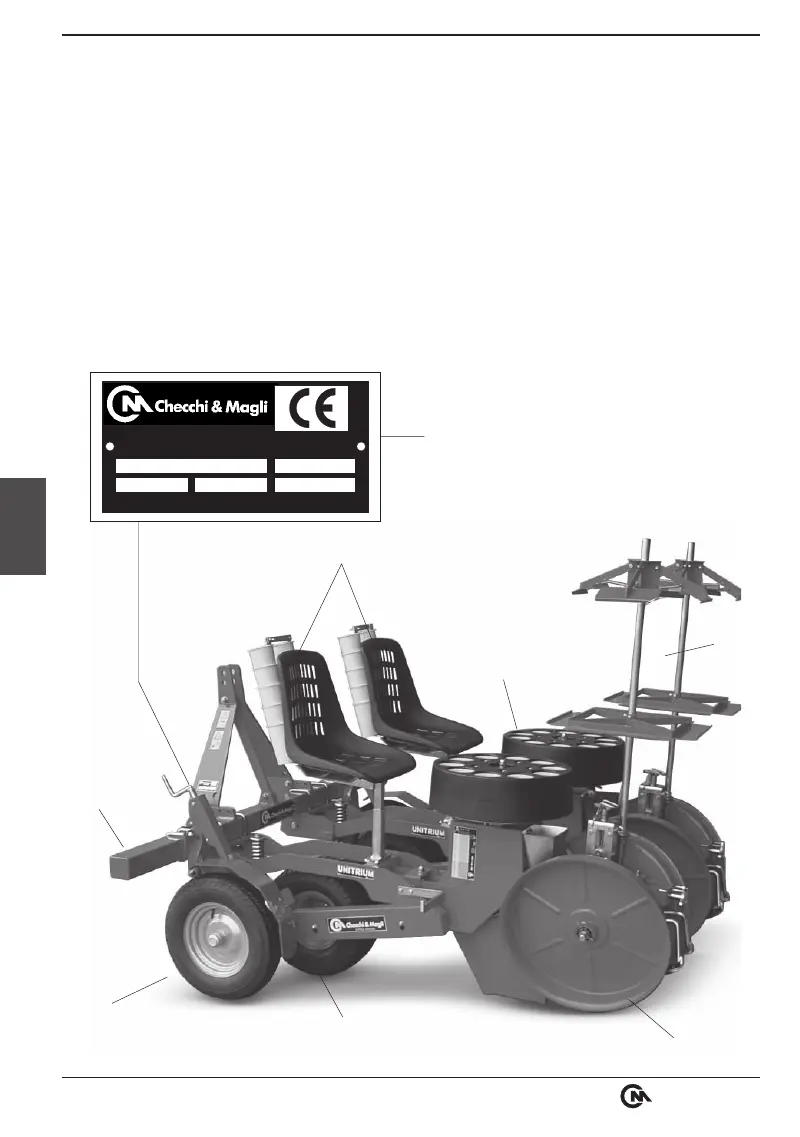

1 = Plaque d’identifi cation
2 = Châssis
3 = Roue de transmission
4 = Distributeur
5 = Siège
6 = Support pour plants
7 = Roue rechausseuse
8 = Roues d’appu
i
ANNO DI FABBR.TIPO
MATR.kgMOD
40054 BUDRIO
BOLOGNA ITALIA
1
2
3
8
5
6
4
7
10
Checchi & Magli
français
1 400041 CAVALLOTTO “U” M14 28 401270 DISTANZIALE 55 900075 VITE TE M6 x 40 2 906108 DADO ATB M14 BASSO 29 902142 VITE TE M10 x 35 56 401691 CARTER TRASMISSIONE FORCELLA 3 400296 BOCCOLA TELAIO PORTANTE 30 421056 TELAIO PORTANTE POSTERIORE 57 930502 MAGLIA DI GIUNZIONE 1/2 x 3/16 4 907321 RONDELLA 25 x 36 x 2 31 420817 VOMERE STANDARD (L 24) 58 930013 CATENA 1/2x3/16 PASSI 121 (CZ)
5 421251 SUPPORTO TELAIO PORTANTE 32 905009 DADO M 16 ALTO 59 900114 VITE TE M8 x 65 6 421224 TELAIO PORTANTE 33 421226 TIRANTE MOLLA 60 907312 RONDELLA 8 x 24 x 3 7 800020 MOLLA PRESSIONE 34 906106 DADO ATB M10 BASSO 61 902479 VITE TE M8 x 16
8 400045 CAPPELLOTTO 35 900147 VITE TE M10 x 60 62 900110 VITE TE M8 x 45 9 400103 RONDELLA ACCIAIO 36 905004 DADO M6 ALTO 63 902212 VITE TE M14 x 45
10 400255 REGISTRO MOLLA 37 420829 VITE FISSAGGIO VOMERE 64 906104 DADO ATB M6 BASSO 11 902107 VITE TE M8 x 30 38 905008 DADO M14 ALTO 65 421227 ALBERO FLANGIATO
12 401712 APPOGGIAPIEDI 39 907108 RONDELLA PIANA Ø14 66 907306 RONDELLA LARGA Ø10 13 907006 RONDELLA GROWER Ø10 40 940507 ANELLO SEEGER ØE 17 67 400038 CORONA Z 10 14 905106 DADO M10 MEDIO 41 421225 FORCELLA RUOTA 68 400107 CORONA Z 12
15 401688 ALBERO DI RINVIO 42 400535 DISTANZIALE 69 400108 CORONA Z 14 16 900076 VITE TE M 6 x 45 43 401695 CATENACCIO 70 400099 CORONA Z 16
17 401225 SUPPORTO CUSCINETTO 44 905105 DADO M 8 MEDIO 71 400109 CORONA Z 18 18 910108 CUSCINETTO 6203 2RS 45 60102016 PMTG PIGNONE 1/2 x 3/16 Z=9 72 400110 CORONA Z 20 19 902211 VITE TE M14 x 40 46 400686 DISTANZIALE 73 400111 CORONA Z 22 20 906109 DADO ATB M16 BASSO 47 902073 VITE TE M6 x 30 74 400189 CORONA Z 24 21 907105 RONDELLA PIANA Ø8 48 400263 DISTANZIALE 75 905006 DADO M10 ALTO 22 905005 DADO M8 ALTO 49 400097 DISTANZIALE 76 914068 RUOTA DI TRAZIONE 23 940511 ANELLO SEEGER ØE 16 50 904117 VITE TSEI M8 x 35 77 907107 RONDELLA PIANA Ø12 24 907106 RONDELLA PIANA Ø10 51 800003 MOLLA TENDICATENA 78 902172 VITE TE M12 x 20
25 800002 MOLLA 52 401043 DISTANZIALE 79 421177 TIRANTE MOLLA 26 907109 RONDELLA PIANA Ø16 53 401689 TENDICATENA FORCELLA 80 902147 VITE TE M10 x 60 27 401243 LEVA BLOCCAGGIO VOMERE 54 907304 RONDELLA LARGA Ø6
51
pos. codice descrizione
pos. codice descrizione
pos. codice descrizione
UNITRIUM Tav. 05
