6.3 ALTEZZA PASSAGGIO NASTRO TRASPORTATORE
Il volantino posto all’uscita del forno permette di variare la luce di passaggio. Quando il
prodotto lo permette è utile tenere la minor possibile distanza tra il piano soffiante e il nastro
per evitare dispersioni di calore.
IMPORTANTE: non forzare il volantino di sollevamento del nastro trasportatore!
Durante il trasporto il sistema di sollevamento del nastro trasportatore viene bloccato per
evitare danni dovuti al libero movimento della struttura. Prima di poter modificare l’altezza
del nastro trasportatore occorre:

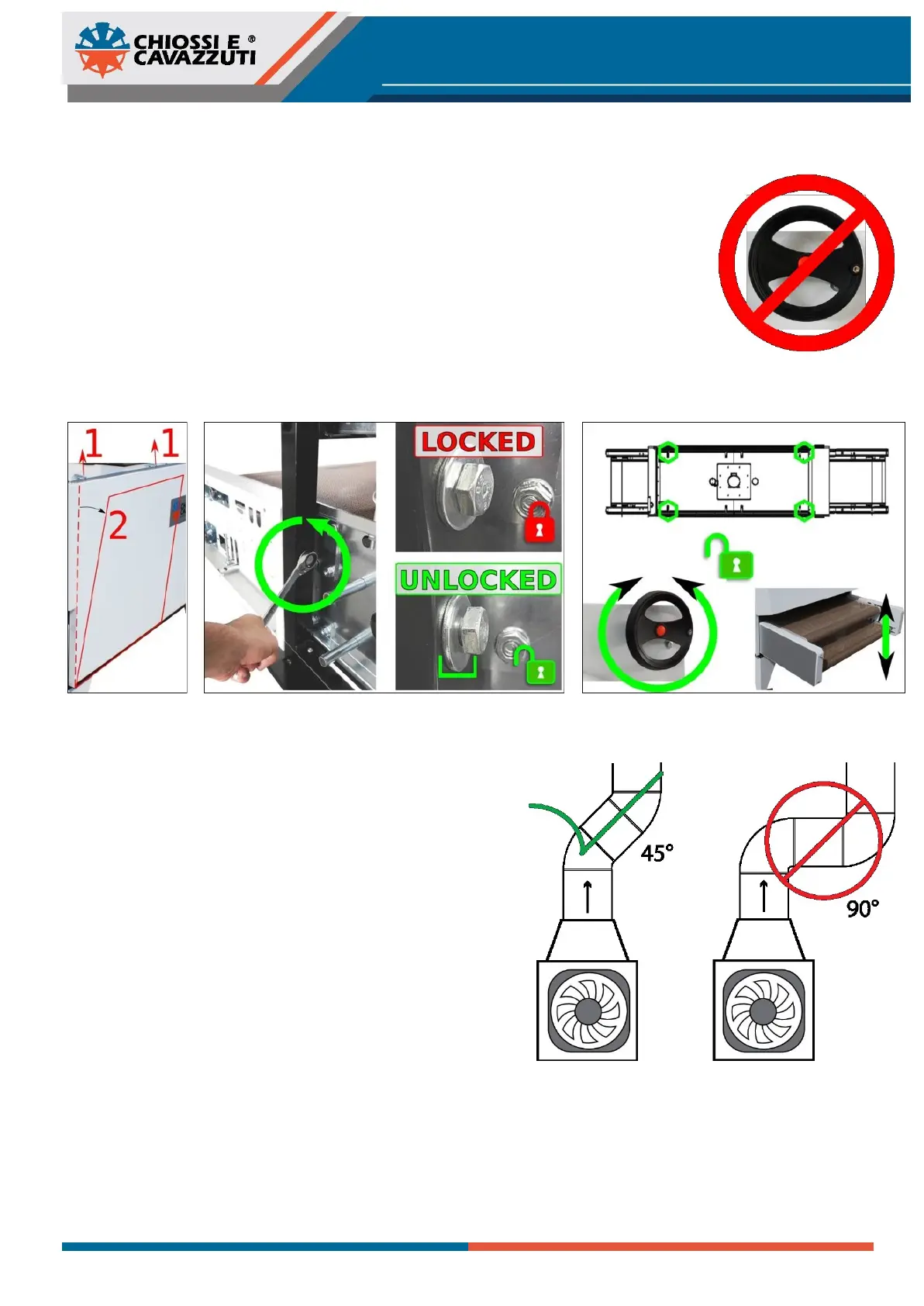

1) Aprire i 4 pannelli laterali, sganciando le leve di chiusura soprastanti
2) Procurarsi una chiave inglese del 17 e allentare la vite senza svitarla completamente
3) Dopo aver allentato le viti sui 4 angoli del forno è possibile movimentare il nastro.
6.4 COLLEGAMENTO CONDOTTO ESPULSIONE FUMI ESAUSTI
Collegare il condotto di scarico fumi all’esterno, tramite una
tubazione coibentata con un collare per tubi di diametro 200 mm.
Lunghezza massima della tubatura 10 m.
Per lunghezze superiori occorre aumentare il diametro del tubo
o installare un aspiratore apposito.
Limitare il numero delle curve e dei tratti orizzontali. In ogni caso
i condotti curvi devono avere un angolo massimo di 45°.
Nelle tubazioni si formerà un liquido oleoso prodotto dalla
condensazione dei vapori del tessuto. E’ necessario sigillare tutte
le giunzioni con silicone speciale antiolio e prevedere che il
percorso dei tubi non sovrasti una zona dove la caduta di gocce
possa provocare danni.
