Installing a Power-Supply Module—Installation d'un module d'alimentation

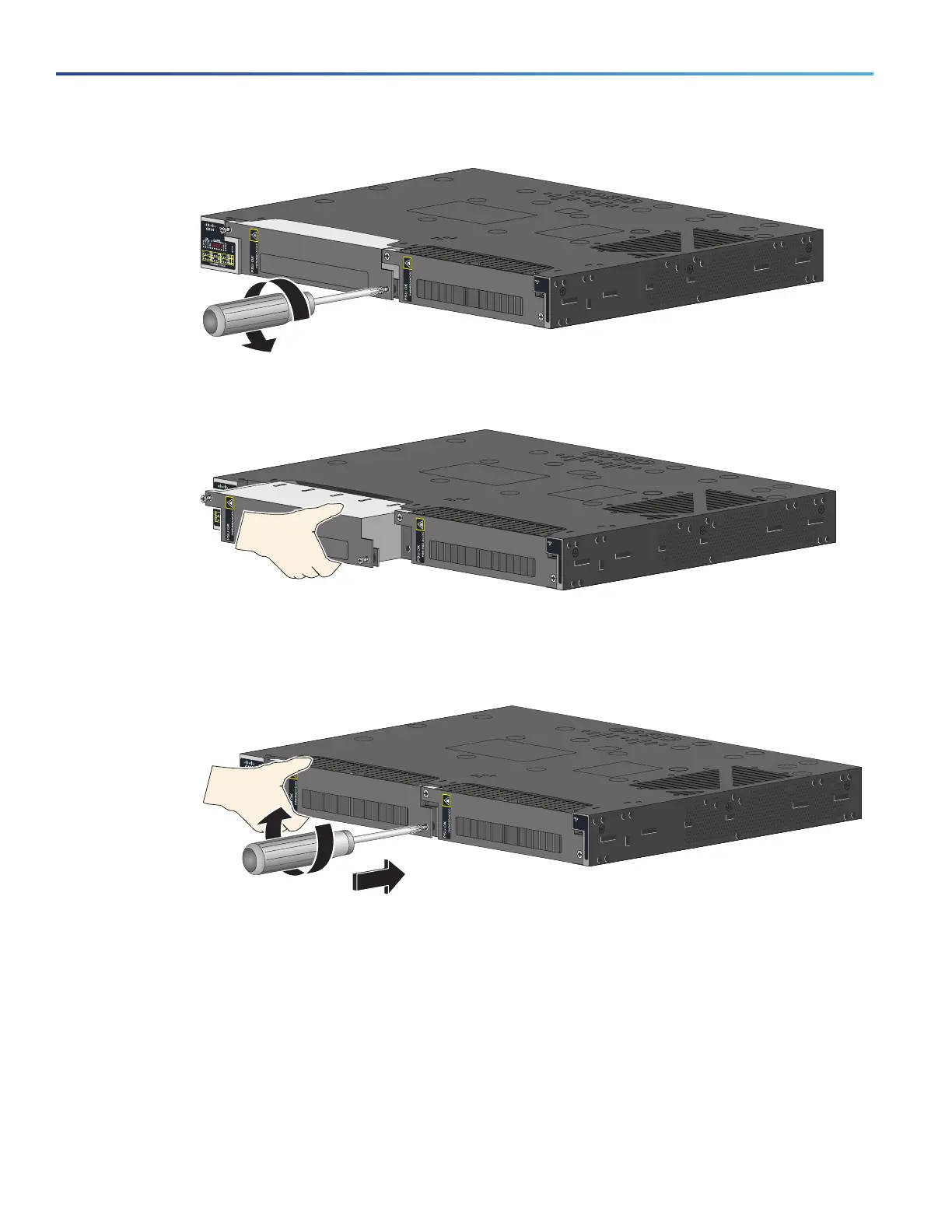

Figure 4 Loosen the Screws on the Power Supply Blank
Figure 5 Remove the Power Supply Blank
3. Insert the power-supply module into the slot, and gently push it in. See Figure 6. The power-supply module should
be flush with the switch.
Figure 6 Insert the Power-Supply Module
4. Use a ratcheting torque screwdriver to torque each screw to 8–10 in-lb (0.904-1.13 Nm).
Français
Cette procédure concerne l'installation d'un module d'alimentation dans le logement PSU1 ou PSU2.
Attention Les capots font partie intégrante de la conception sécurisée du produit. L'unité ne doit pas être
mise en route tant que les capots n'ont pas été installés.
Énoncé 1077
Attention Cette unité peut présenter plus d'un connecteur de module d'alimentation. Toutes les connexions
doivent être désactivées pour mettre l'unité hors tension.
Énoncé 1028
