Syntonisateur FM
Bande de fréquences : 87,9 à 107,9 MHz
Sensibilité utilisable : 8 dBf
Réponse en fréquence : 30 Hz à 15 kHz
Séparation stéréo : 30 dB (1 kHz)
Rapport signal/bruit : >55 dB
Syntonisateur AM
Bande de fréquences : 530 à 1710 kHz
Sensibilité utilisable (S/B=20 dB) : 30 dBμ
Lecteur CD
Système : Système audio numérique à disque
Réponse en fréquence : 20 Hz à 20 kHz
Rapport signal/bruit : >94 dB
Taux d’harmoniques : inférieur à 0,1 % (1 kHz)
Séparation des voies : >60 dB
Mode MP3/WMA
Taux d’échantillonnage MP3 : 8 kHz à 48 kHz
Débit binaire MP3 : 8 kbit/s à 320 kbit/s / Débit
binaire variable (VBR)
Débit binaire WMA : 8 kbit/s à 320 kbit/s
Format logique : ISO9660 niveau 1,2
Système de chier Joliet
USB
Caractéristiques techniques : USB 1.0/2.0
Format audio lisible :
MP3 (.mp3) : MPEG 1/2/Audio Layer-3
WMA (.wma) : Ver 7/8/9.1/9.2
Bluetooth
Caractéristiques techniques :
Bluetooth Ver. 2.0+EDR
Profil : HFP (Profil mains libres)
A2DP (Profil de distribution audio avancée)
AVRCP (Profil de télécommande AV)
PBAP (Profil d’accès au répertoire téléphonique)
Sensibilité d’envoi/réception : Classe 2
Amplicateur audio
Puissance de sortie maximale :
180 W (45 W x 4)
Impédance des haut-parleurs :
4
(4 à 8 admissibles)
Entrée
Sensibilité de l’entrée audio :
Élevée : 320 mV (pour sortie de 1 V)
Moyenne : 650 mV (pour sortie de 1 V)

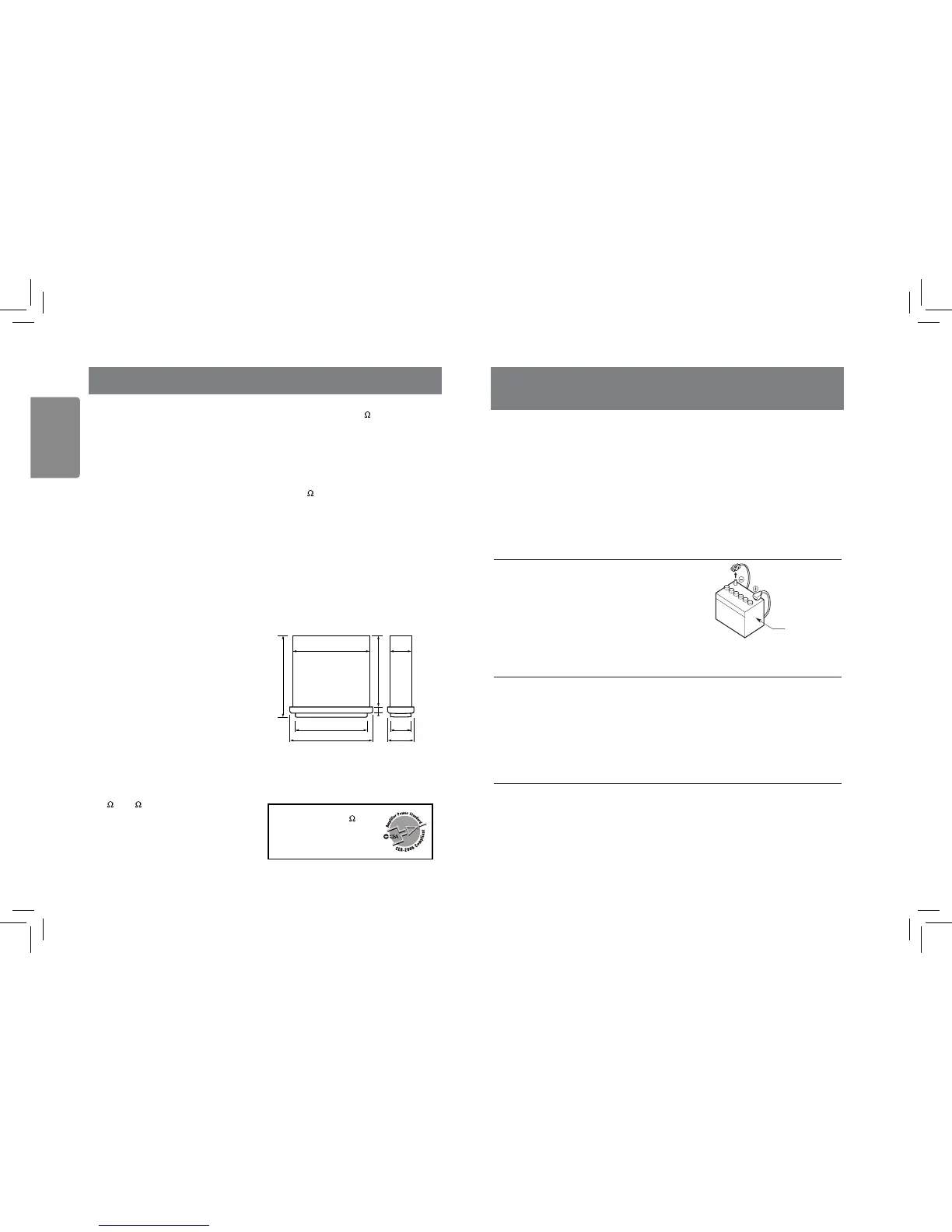

8. CARACTÉRISTIQUES TECHNIQUES
Faible : 1,3 V (pour sortie de 1 V)
(impédance d’entrée 10 k
ou supérieur)
Niveau de l’entrée AUX : ≤2 V
Généralités
Tension d’alimentation :
14,4 VCC (10,8 à 15,6 V admissibles), prise de
masse négative
Tension de sortie du préampli :
2,0 V (mode de lecture CD : 1 kHz, 0 dB, charge
de 10 k
)
Fusible : 15 A
Dimensions de l’appareil principal :
188 mm de largeur × 58 mm de hauteur ×
190 mm de profondeur
7-2/5 (largeur) × 2-7/25 (hauteur) × 7-12/25
(profondeur)
Poids de l’appareil principal : 2.97lb. (1.35kg)
Dimensions de la télécommande :
43 mm de largeur × 11 mm de hauteur ×
113 mm de profondeur
1-2/3 (l ar geur) × 2/5 (h auteu r) × 4-2/5
(profondeur)
Poids de la télécommande :
1,16 oz. (36 g) (batterie incluse)
Remarque :
• Les caractéristiques et la conception sont
sujettes à modification sans préavis pour
des améliorations futures.
Puissance de sortie :
19 W RMS x 4 voies à 4
et 1 %
à THD+N
Rapport signal sur bruit :
94 dBA (référence : 1 W en 4)
6-2/3” 170mm
7-12/25” 190mm
m
9. INSTALLATION/GUIDE DE
CONNEXION DES CÂBLES
1) Pour commencer
1. Cet appareil est conçu exclusivement pour être utilisé
dans un véhicule à alimentation de 12 V avec prise de
masse négative.
2. Lisez attentivement ces instructions.
3. Veillez à débrancher la borne de la batterie avant de
commencer. Ceci an d’empêcher les courts-circuits
pendant l’installation. (Figure 1)
2) Contenu de l’emballage
3) Précautions générales
1. N’ouvrez pas le boîtier. Vous ne trouverez
aucune pièce réparable par l’utilisateur à
l’intérieur. Si vous faites tomber quelque
chose dans l’appareil pendant l’installation,
communiquez avec le revendeur ou un
centre de service agréé Clarion.
2. Utilisez un chiffon doux et sec pour nettoyer
le boîtier. N’utilisez jamais un chiffon rêche,
du diluant, du benzène, de l’alcool, etc.
Pour des saletés tenaces, appliquez un
peu d’eau chaude ou froide sur un chiffon
doux et essuyez délicatement la saleté.
TABLE DES MATIÈRES
1) Pour commencer .............................................................................. 33
2) Contenu de l’emballage.................................................................... 33
3) Précautions générales...................................................................... 33
4) Précautions d’installation.................................................................. 34
5) Installation de l’appareil principal ..................................................... 34
6) Retrait de l’appareil principal ............................................................ 35
7) Câblage et connexions ..................................................................... 35
8) Connexion des accessoires ............................................................. 36
Appareil principal ......................................... 1
Façade......................................................... 1
Anneau de nition ........................................ 1
Applique de montage................................... 1
Vis M5 x 6 mm ............................................. 4
Clé en L ....................................................... 2
Serre-ls ...................................................... 1
Boîtier pour DCP ......................................... 1
Télécommande (avec batterie) .................... 1
Mode d’emploi ............................................. 1
Carte de garantie ......................................... 1
Vis spéciale (Verrouillage de la façade) ...... 1
Batterie de voiture
Figure 1
