Español
54
C
Z
302

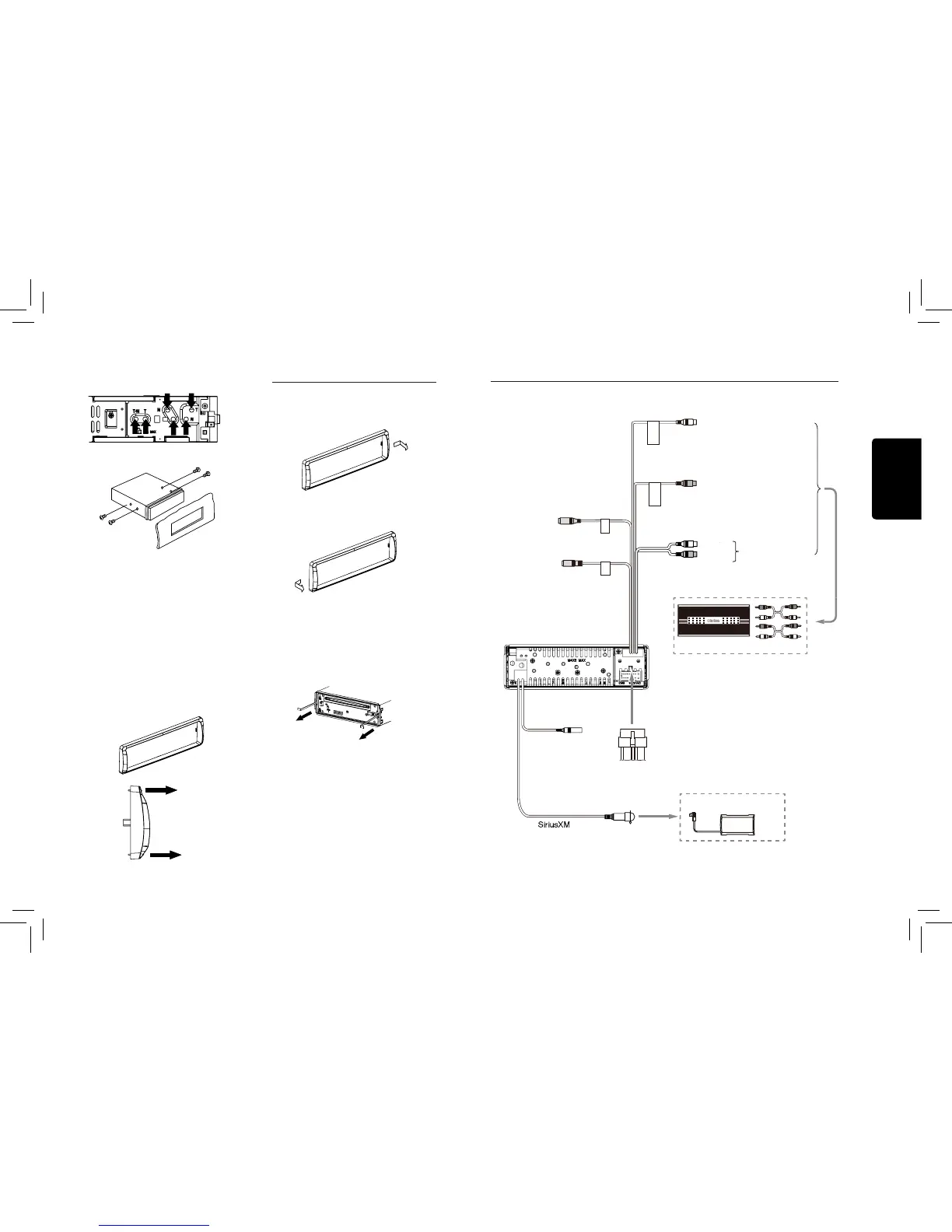

Desmonte el aro de ajuste
1. Presione el aro de ajuste a la derecha y
saque la parte derecha.
2. Presione el aro de ajuste a la izquierda y
saque la parte izquierda.
Desmonte la unidad
1. Apague el equipo.
2. Extraiga el panel.
3. Remueva el aro de ajuste.
4. Inserte las teclas de extracción hacia atrás
hasta que se sujeten, después jale la
unidad hacia afuera.
5. Desconecte todos los cables.
Método B
6) Remover la Unidad Fuente
Soporte
Tablero
M5x6
1. Inserte esta unidad directamente en la
apertura del tablero.
2. Coloque el tornillo cilíndrico M5x6 a través
de los oricios del soporte localizado
dentro de la apertura a través de la unidad
y ajuste los tornillos a la izquierda y
derecha.
Instalación del aro de ajuste
Sujete el aro de ajuste alrededor del panel
frontal.Tenga cuidado con la parte superior
e inferior del anillo de ajuste y móntelo de
manera que todos los ganchos se aseguren.
Superior
Inferior
Antena
(Negro)
Reérase a la siguiente página.
Negro
Negro
MIC
Micrófono externo
(RCB-199: se vende por separado)
SWC
7) Cableado y Conexiones
Blanco
Rojo
Negro
Negro
Negro
Negro
Salida de audio trasera (Derecha) /
Terminal de
con t r ol de l
volante
Salida para subwoofer 2
Amplicador de 4 Canales
Blanco
Gris
Rojo
Izquierda
Derecha
Terminal de salida de
audio frontal
Noir Noir
SiriusXM Connect™ Connect , la
conexión: Se vende por separado
Salida de audio trasera (Izquierda)/
Salida para subwoofer 1
Rear Right / SUB OUT
2
Rear Left / SUB OUT 1

Clarion CZ302 Specifications

General

MP3 playback	Yes
AM band range	530 - 1710 kHz
FM band range	87.5 - 107.9 MHz
Impedance	4 Ω
Output power	76 W
Product color	Black
Volume control	Rotary
Frequency range	20 - 20000 Hz
CD changer capacity	1 discs
Disc types supported	CD
Signal-to-Noise Ratio (SNR)	94 dB

Weight and Dimensions

Weight	1347 g
