• Connexion à l’amplicateur externe
Il est possible de connecter des amplicateurs externes aux connexions de sorties
RCA à 4 voies. Assurez-vous que les connecteurs ne sont pas mis à la terre ou
court-circuités an d’éviter d’endommager l’appareil.

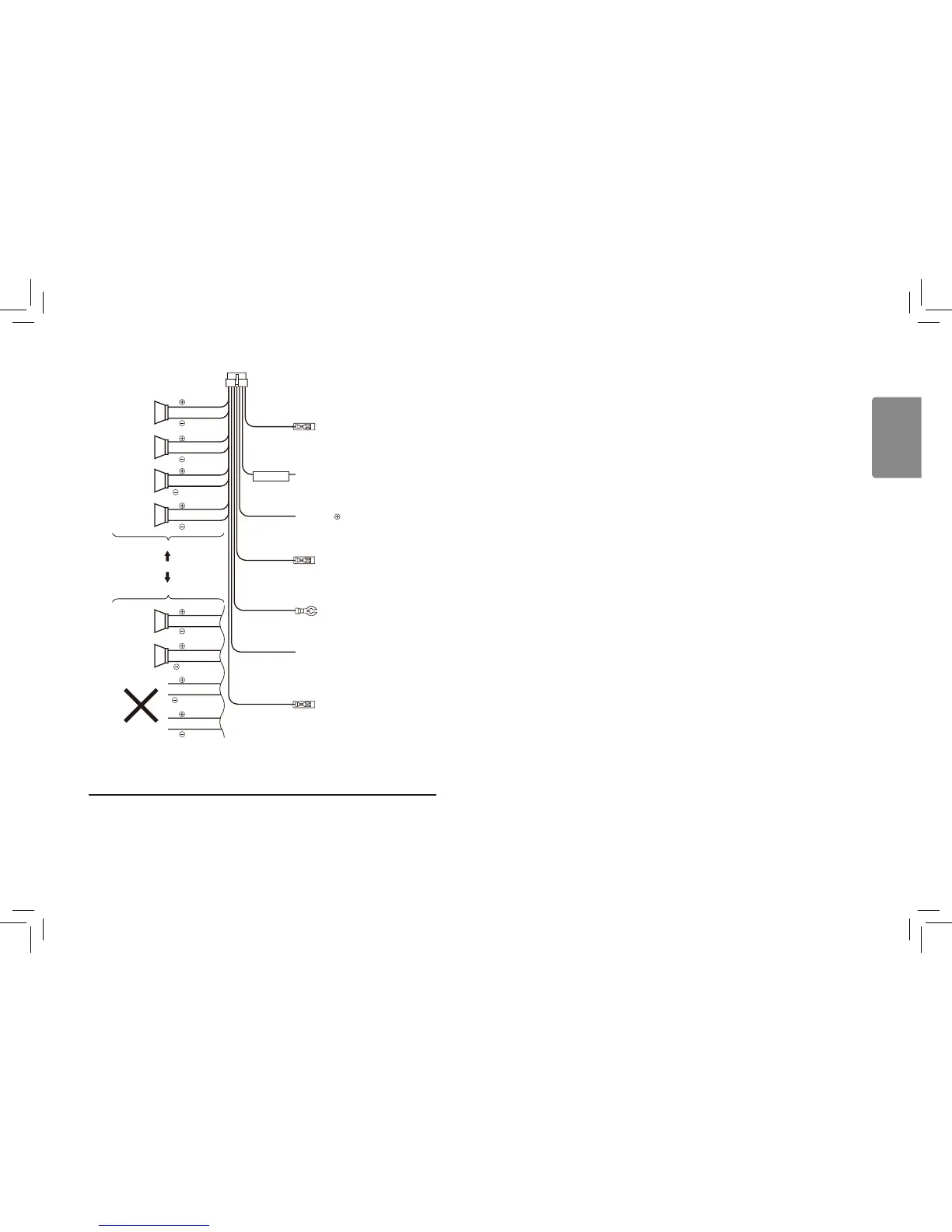

8) Connexion des accessoires
Cordon prolongateur du connecteur à 16 broches
(xé à l’appareil principal)
Câble jaune (l de sauvegarde de la mémoire)
Câble rouge (l d’alimentation)
Câble bleu/blanc (fil de mise sous tension de l’amplificate et fil
d’antenne auto)
Câble noir (l de mise à la terre)
Câble orange/blanc (l d’éclairage)
•
À connecter au l de mise sous tension à distance de l’amplicateur
•
Connectez-le à la borne d’alimentation du véhicule pour l’antenne
À connecter à la masse du véhicule
Connectez-le à la borne d’alimentation du
véhicule pour l’éclairage
À connecter directement à la batterie
Accessoire
12 V
Avant droite
Avant droite
Gris
Gris
Blanc
Blanc
Pourpre
Pourpre
Vert
Vert
Gris/Noir
Gris/Noir
Blanc/Noir
Blanc/Noir
Pourpre/Noir
Pourpre/Noir
Vert/Noir
Vert/Noir
Système à 4 haut-parleurs
Système à 2 haut-parleurs
ou
Arrière droite
Arrière gauche
Non utilisé.
Isoler chaque câble
Avant gauche
Avant gauche
Fuse 15A
Câble brun (l de mise en sourdine du téléphone)
À connecter au l de mise en sourdine du
téléphone cellulaire.
Câble bleu (l d’antenne auto)
Connectez-le à la borne d’alimentation du
véhicule pour l’antenne
