Clarion M303 - Câblage Et Connexions; Branchement des Accessoires

40
Français
Rouge
Rouge

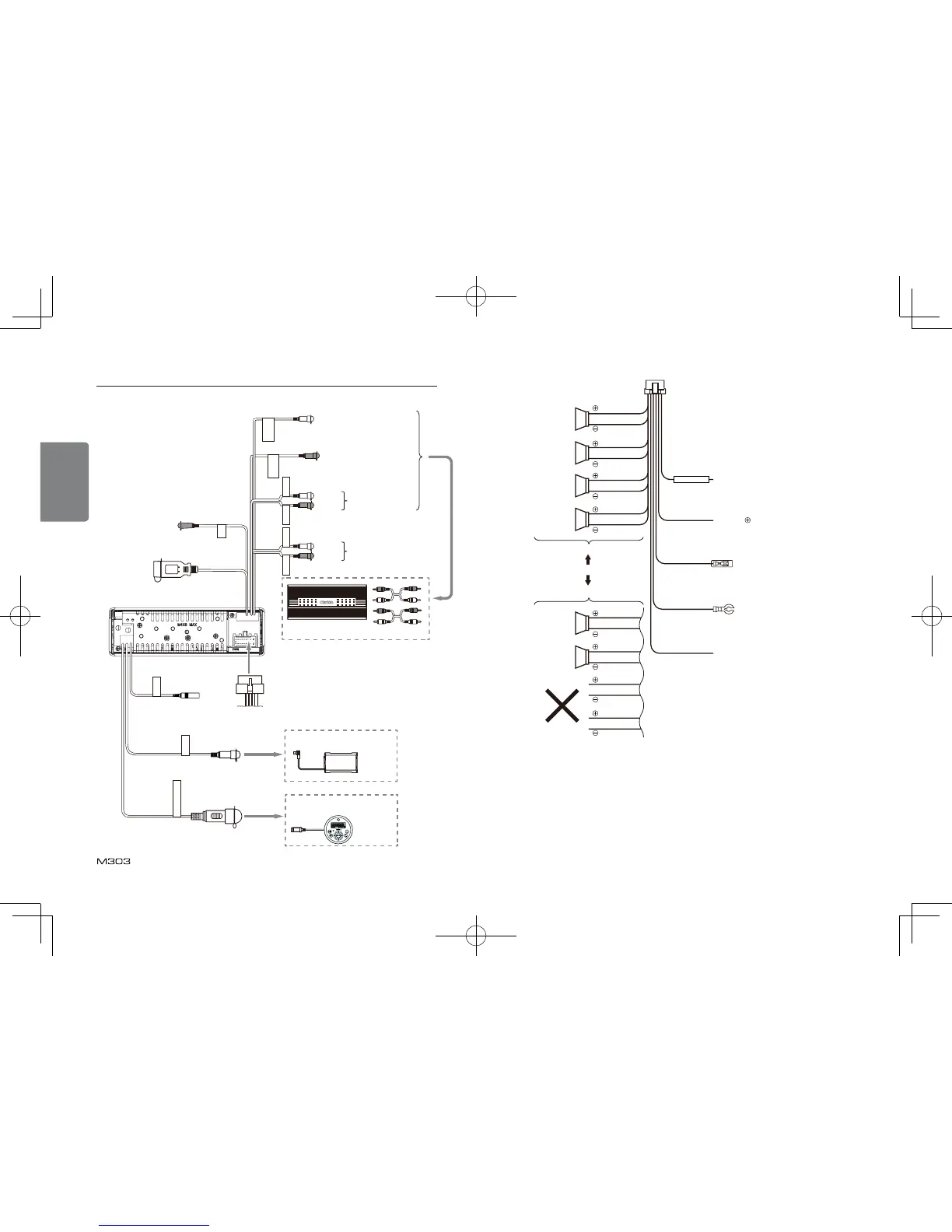

7) Câblage et connexions
• Branchement sur l'amplicateur externe
L'amplicateur externe peut être raccordé aux connexions de sortie RCA à 4 canaux.
Vériez que les connecteurs ne sont pas mis à la masse ou en court-circuit pour ne pas endommager
l'appareil.
8) Branchement des accessoires
Câble de rallonge connecteur à 16 broches
(raccordé à l'appareil source)
Fil jaune (câble de sauvegarde de mémoire)
Fil rouge (câble d'alimentation)
Fil bleu/blanc (câble de mise en marche de l’amplicateur)
Fil noir (câble de mise à la masse)
Fil orange/blanc (câble d'éclairage)
Se branche sur le câble de mise en marche à distance de l'amplicateur
Connecter à la masse du châssis
Se branche sur la borne d'alimentation
pour l'éclairage
Se branche directement sur la batterie
Accessoire
12V
Avant droit
Noir
Noir
Avant droit
Gris
Gris
Blanc
Blanc
Violet
Violet
Vert
Vert
Gris/noir
Gris/noir
Blanc/noir
Blanc/noir
Violet/noir
Violet/noir
Vert/noir
Vert/noir
Système à 4 haut-parleurs
Système à 2 haut-parleurs
ou
Arrière droit
Arrière gauche
Non utilisé.
Isoler chaque l
Avant gauche
Avant gauche
FUSIBLE 15A
Syntoniseur de véhicule SiriusXM Connect™
à brancher : Vendu séparément.
Se référer à droite
MIC
Sortie audio arrière (gauche)/
sortie des extrêmes graves 1
Sortie audio arrière (gauche)/
sortie des extrêmes graves 2
Blanc
Gris
Gauche
Droit
Gauche
Droit
Borne de sortie
audio avant
AUX IN
Amplicateur à 4 voies
Noir
Noir
Microphone externe
(RCB-199 : vendu séparément)
Câble USB
(pour connexion au dispositif de
mémoire USB / iPod / iPhone)
Noir
Noir
Blanc
Rouge
Rouge
Blanc
Se raccorde à la télécommande laire externe
(Noir)
Antenne
(Noir)
TÉLÉCOMMANDE FILAIRE
Noir
SiriusXM
Noir
SUB OUT 1 REAR L
SUB OUT 2 REAR R
FRONT LFRONT RAUX L
ANT
SiriusXM
WIRED REMOTES
AUX R
