Clarion M303 Owner's Manual & Installation Manual

Español
57

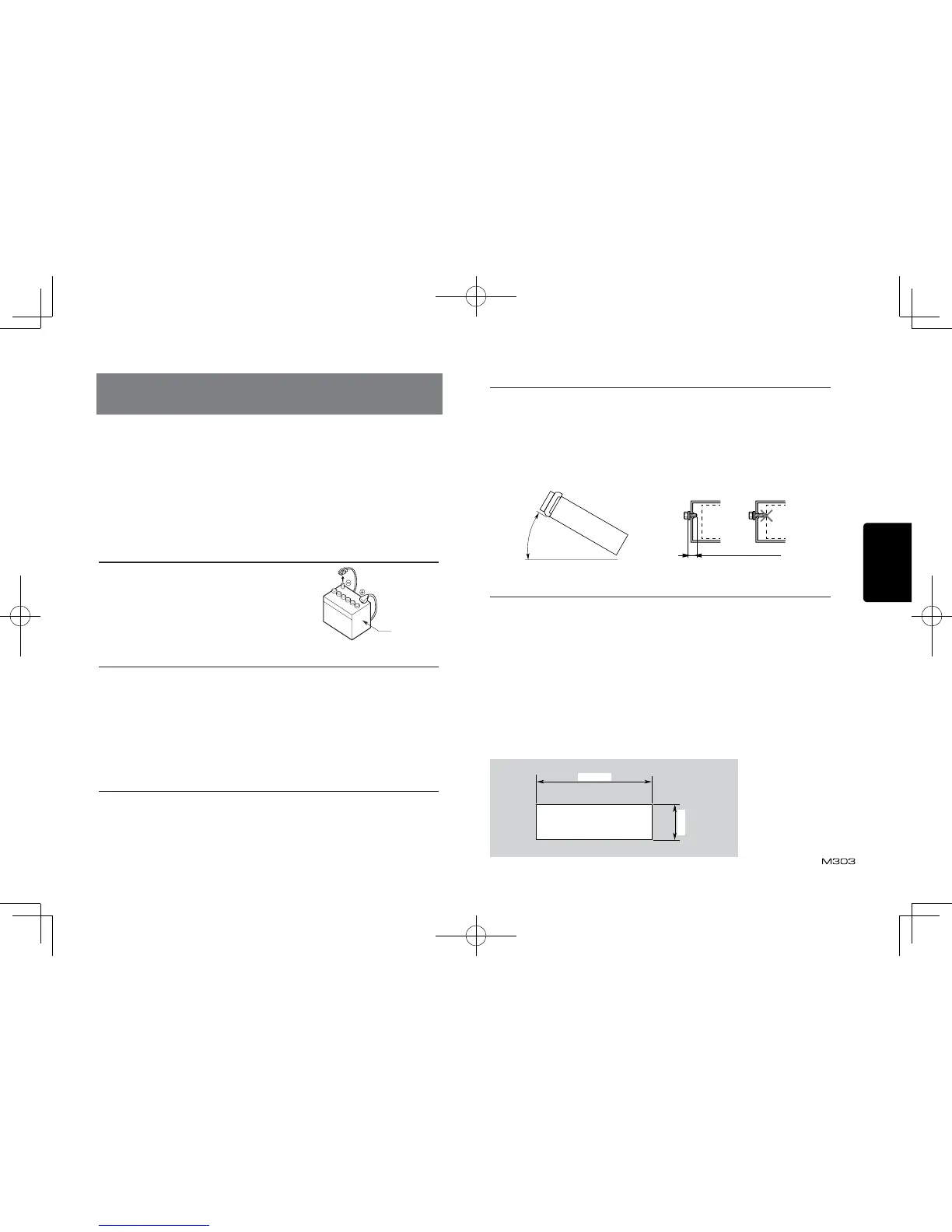

9. GUÍA DE INSTALACIÓN Y
CONEXIÓN DE CABLES
1) Antes de comenzar
1. Este conjunto es exclusivo para usarse con una fuente de
alimentación de 12 V y tierra negativa.
2. Lea detenidamente estas instrucciones.
3. Asegúrese de desconectar el “terminal” de la batería antes de
comenzar. Esto es para prevenir cortos circuitos durante la
instalación. (Figura 1)
2) Contenido del paquete
3) Precauciones generales
1. No abra la caja. No hay partes a las que el
usuario pueda dar servicio. Si durante la
instalación se le cae algo dentro de la unidad,
consulte con su distribuidor o con un centro de
servicio autorizado de Clarion.
2. Use un paño suave y seco para limpiar la caja.
Nunca use un paño áspero, diluyente, bencina
o alcohol, etc. Para suciedad resistente, aplique
un poco de agua fría o tibia a un paño suave y
remueva la suciedad con suavidad.
ÍNDICE
1) Antes de comenzar .............................................................................................. 57
2) Contenido del paquete ......................................................................................... 57
3) Precauciones generales ....................................................................................... 57
4) Precauciones con la instalación ........................................................................... 57
5) Instalación de la unidad fuente ............................................................................. 57
6) Retiro de la unidad fuente .................................................................................... 58
7) Cableado y conexiones ........................................................................................ 59
8) Conexión de los accesorios ................................................................................. 59
Batería
Figura 1
Unidad fuente ........................................................................ 1
Panel frontal ..........................................................................1
Anillo de moldura ................................................................... 1
Soporte de montaje ............................................................... 1
Sello de bloqueo del oricio (negro) ......................................1
Llave en L ..............................................................................2
Cable de la fuente de alimentación ....................................... 1
Estuche del DCP ................................................................... 1
Manual del propietario ...........................................................1
Tarjeta de garantía ................................................................ 1
Tornillo especial (M1,6*5 mm, bloqueo del panel frontal) ..... 1
Tornillos M5x6 mm ................................................................ 4
Tornillos M4x5 mm ................................................................ 1
Correa .................................................................................... 1
Arandela M4 .......................................................................... 2
Tuerca M4 .............................................................................1
4) Precauciones con la instalación
1. Prepare todos los artículos necesarios para
instalar la unidad fuente antes de comenzar.
2. Instale la unidad a menos de 30° del plano
horizontal. (Figura 2)
3. Si tiene que hacer algún trabajo a la carrocería
del barco, como perforar oricios, consulte con
anticipación a su distribuidor de barcos.
4. Utilice los tornillos incluidos en la instalación.
Si utiliza otros tornillos podría ocasionar daños.
(Figura 3)
5) Instalación de la unidad fuente
1. Coloque el soporte de montaje en el panel de instrumentos y use un destornillador para doblar hacia
adentro cada tope del soporte de montaje; luego asegure el tope.
2. Cablee como se muestra en la sección 7.
3. Inserte la unidad fuente en el soporte de montaje hasta que se asegure en su lugar.
4. Tenga cuidado con la parte superior e inferior del anillo de moldura y el montaje, de tal manera que todos
los ganchos se aseguren en su lugar.
Notas:
1. Algunos modelos de barcos requieren juegos de montaje especial para realizar una instalación adecuada.
Consulte los detalles con su distribuidor Clarion.
2. Sujete el tope delantero con rmeza para prevenir que la unidad fuente se suelte.
• Dimensiones de la abertura de la consola
(182 mm)
53 mm
Oricio
Máx. 30˚
Chasis Chasis
Daño
Máx. 6 mm (tornillo M5)
Figura 2 Figura 3
