Cleco mPro400GCD-M - Page 19

Apex Tool Group P2309HW | 2019-08 19
2
DE

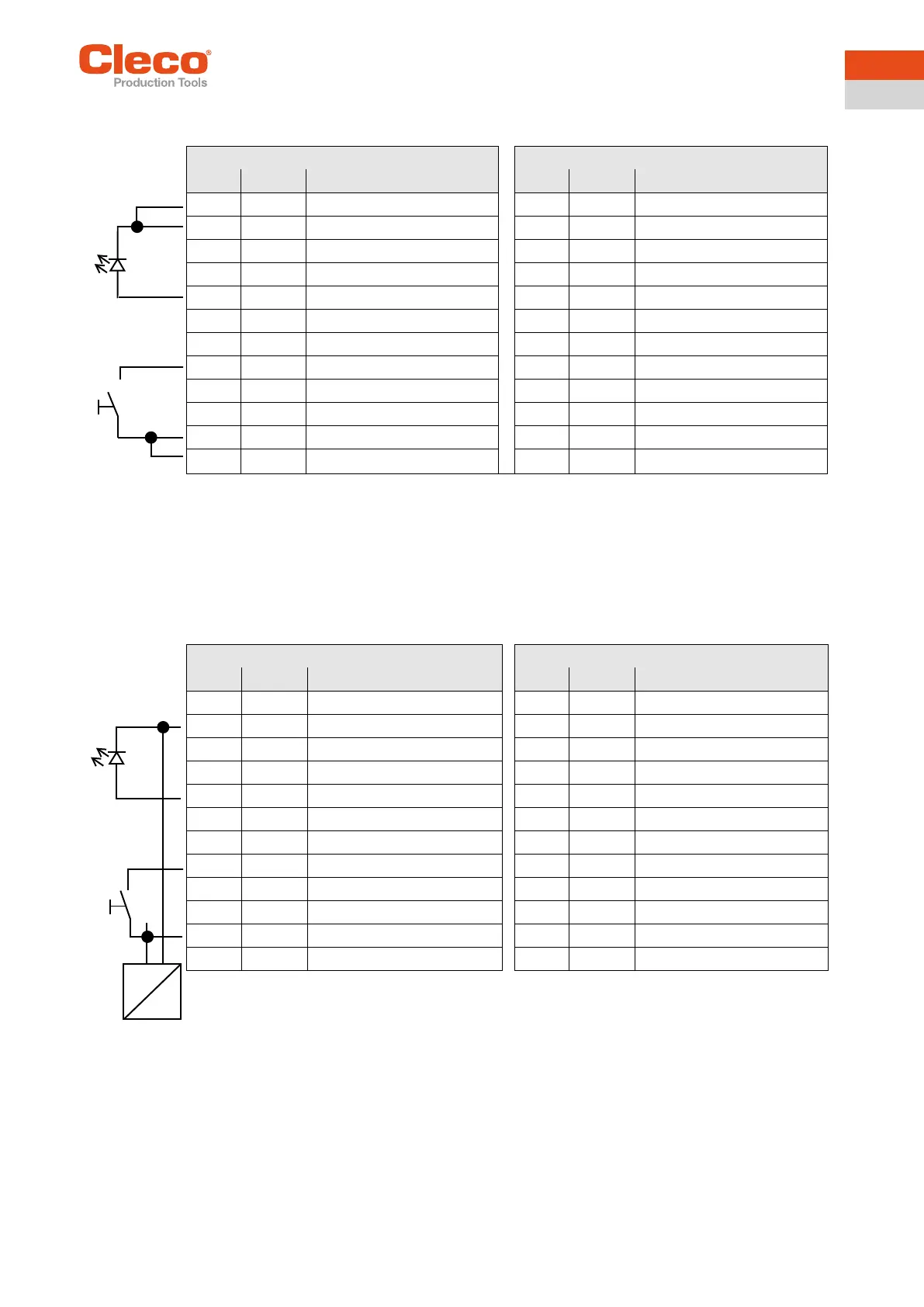

Anschlüsse – Interne Spannungsversorgung
Beispiel:
Eingänge
• Interne 24-Volt-Spannungsversorgung der Steuerung.
• Pin 11 und 23 (GND gemeinsam) dienen als „Rücklei-
tung“ für die Ausgänge.
• Pin 11 und 23 müssen durch Steckbrücken mit Pin 12
bzw. 24 verbunden werden.
Ausgänge
• Interne 24-Volt-Spannungsversorgung der Steuerung
• Pin 2 und 14 (Ausgang gemeinsam) sind die Span-
nungsquelle für die Eingänge.
• Pin 2 und 14 müssen mit Pin 1 bzw. 13 verbunden
werden.
Anschlüsse – Externe Spannungsversorgung
Beispiel:
Eingänge
• Externe 24-Volt-Spannungsversorgung der Steuerung.
• Pin 11 und 23 (GND gemeinsam) dienen als „Rücklei-
tung“ für die Ausgänge.
• Als Rückleitung für Pin 11 und 23 muss GND der
externen 24-Volt-Spannungsversorgung verwendet
werden.
Ausgänge
• Externe 24-Volt-Spannungsversorgung der Steuerung.
• Pin 2 und 14 (Ausgang gemeinsam) sind die Span-
nungsquelle für die Eingänge.
• Pin 2 und 14 müssen mit der externen 24-Volt-Span-
nungsversorgung verbunden werden.
Signal X9 Signal X10
Pin I/O Bezeichnung Pin I/O Bezeichnung
12 Versorgung GND Int. 24 Versorgung GND Int.
11 Versorgung GND I/O 23 Versorgung GND I/O
10 Ausgang O3 22 Ausgang O7
9 Ausgang O2 21 Ausgang O6
8 Ausgang O1 20 Ausgang O5
7 Ausgang O0 19 Ausgang O4
6 Eingang I3 18 Eingang I7
5 Eingang I2 17 Eingang I6
4 Eingang I1 16 Eingang I5
3 Eingang I0 15 Eingang I4
2 Versorgung +24 V Ext. 14 Versorgung +24 V Ext.
1 Versorgung +24 V Int. 13 Versorgung +24 V Int.
Signal X9 Signal X10
Pin I/O Bezeichnung Pin I/O Bezeichnung
12 Versorgung GND Int. 24 Versorgung GND Int.
11 Versorgung GND I/O 23 Versorgung GND I/O
10 Ausgang O3 22 Ausgang O7
9 Ausgang O2 21 Ausgang O6
8 Ausgang O1 20 Ausgang O5
7 Ausgang O0 19 Ausgang O4
6 Eingang I3 18 Eingang I7
5 Eingang I2 17 Eingang I6
4 Eingang I1 16 Eingang I5
3 Eingang I0 15 Eingang I4
2 Versorgung +24 V Ext. 14 Versorgung +24 V Ext.
1 Versorgung +24 V Int. 13 Versorgung +24 V Int.
+
-
