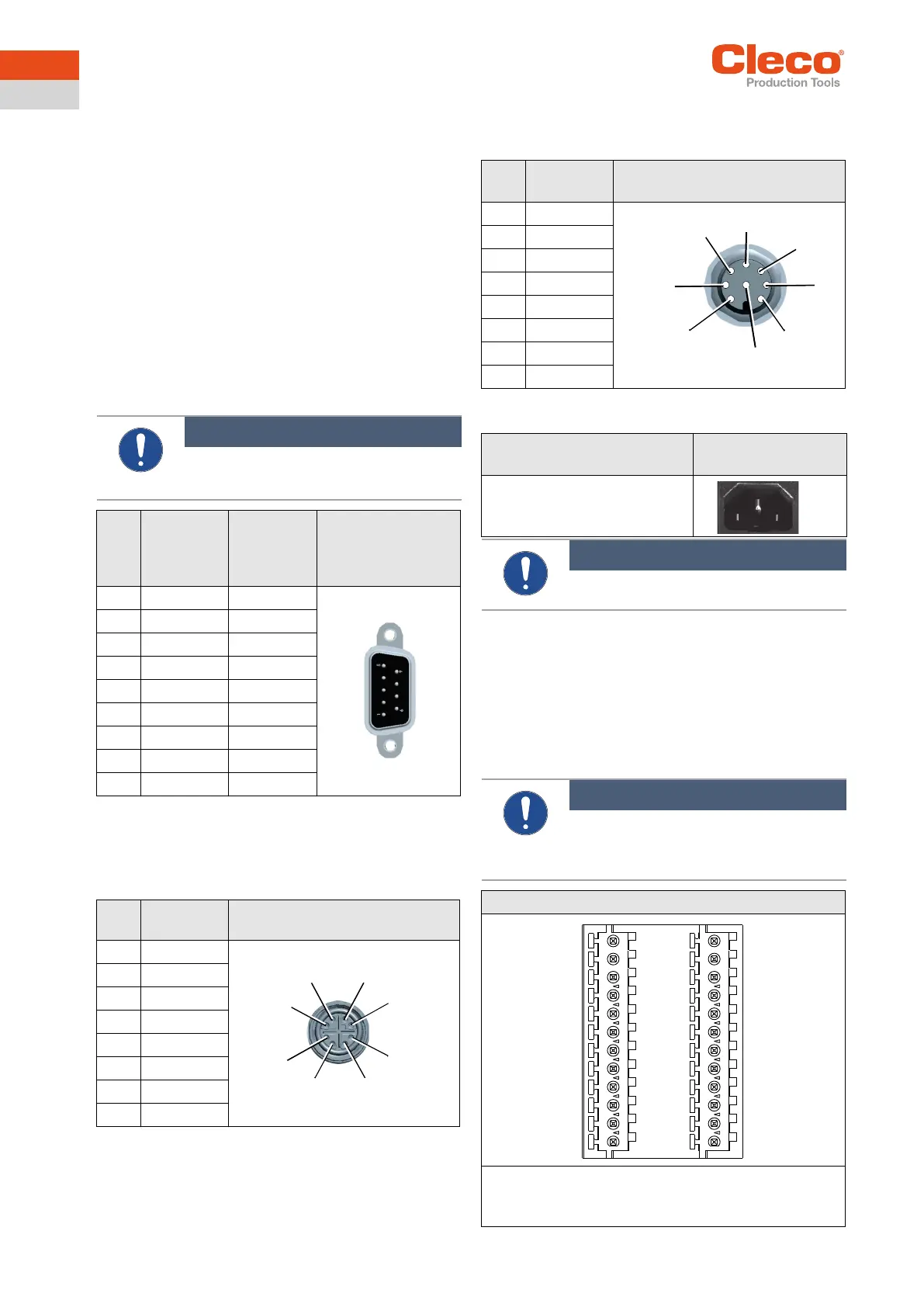

5 Rozkład wyprowadzeń
Ten rozdział opisuje wtyki stosowane przez Cleco Produc-
tion Tools. Nie uwzględniono wtyków standardowych.
Wszystkie złącza są odporne na zwarcia.
X5, X6 – urządzenia dodatkowe
• Wszystkie wyjścia dostarczają sygnałów zgodnych z
RS232.
• Wejścia pozwalają na napięcia w zakresie -15 V do
+15 V.
- Napięcie < 0,8 V odpowiada zeru.
- Napięcie > 2,4 V interpretowane jest jako jeden.
- Otwarte wejścia ustawiane są za pomocą rezystora
Pulldown na zero.
Styki zasilania połączone są bezpośrednio z zasilaniem
obwodu drukowanego.
X7, X8 – Anybus CC
Gniazda modułów Anybus CC.
X21 – Systembus TSnet Out
X22 – magistral systemowa ARCNET
Zintegrowany terminator magistrali. Brak konieczności sto-
sowania zewnętrznego terminatora.
X23 – przyłącze sieciowe
X9, X10 – wejście/wyjście
Do łączników wtykowych wejścia/wyjścia doprowadzone
są odpowiednie obwody sygnałowe. Obwody zasilania
grupy sygnałów nie są połączone galwanicznie, wymagane
jest oddzielne doprowadzenie.
• 8 cyfrowych wejść i wyjść, optoizolowane dla poziomu
24 V / 0,5 A
• Prąd wyjściowy: 500 mA na wyjście, łącznie 2000 mA
Informacja
Podczas pracy nie wolno podłączać ani
odłączać odbiorników. Skutkiem może być
reset systemu.
Styk X5
RS232-1
X6
RS23-2
9 styk. wtyczka D-
Sub, męska
zabezpieczana za
pomocą śrub
1 – –
2 RxD RxD
3 TxD TxD
4 – –
5 GND GND
6 – –
7 RTS RTS
8 CTS CTS
9 – –
Styk Sygnał 8-sty. wtyk okrągły M12, kodowa-
nie X
1 Tx+
2 Tx-
3 Rx+
4 Rx-
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
2
1
8
7
6
5
4
3
Styk Sygnał 8-stykowe gniazdo okrągłe M12
Kodowanie A
1 N. C.
2 DATA-B
3 GND
4 +5 VDC
5 DATA-A
6 N. C.
7 0 VDC
8 +24 VDC
Opis Wtyk urządzenia IEC
C14
Wtyk urządzenia z uchwytem
bezpieczeństwa, 2-stykowy, 5 ×
20 mm, 16 A zwłoczny
Informacja
Użyć blokady wtyku, patrz Quick Installation
Guide.
Informacja
Pobór prądu przez odbiornik nie może prze-
kraczać 500 mA. Układ monitorowania prą-
du wyłącza wyjście w przypadku
nadmiernego prądu.
2x12 styk. Phoenix MCD 0.5/24-G1-2.5
Wtyk przeciwstawny
Phoenix FK-MC 0,5/12-STZ3-2,5
Nr katalogowy: S981211
Wyjście (pod-
6
7
8
2
3
4
5
1
X9
X10
