34 P2309HW | 2019-08 Apex Tool Group GmbH
4
FR

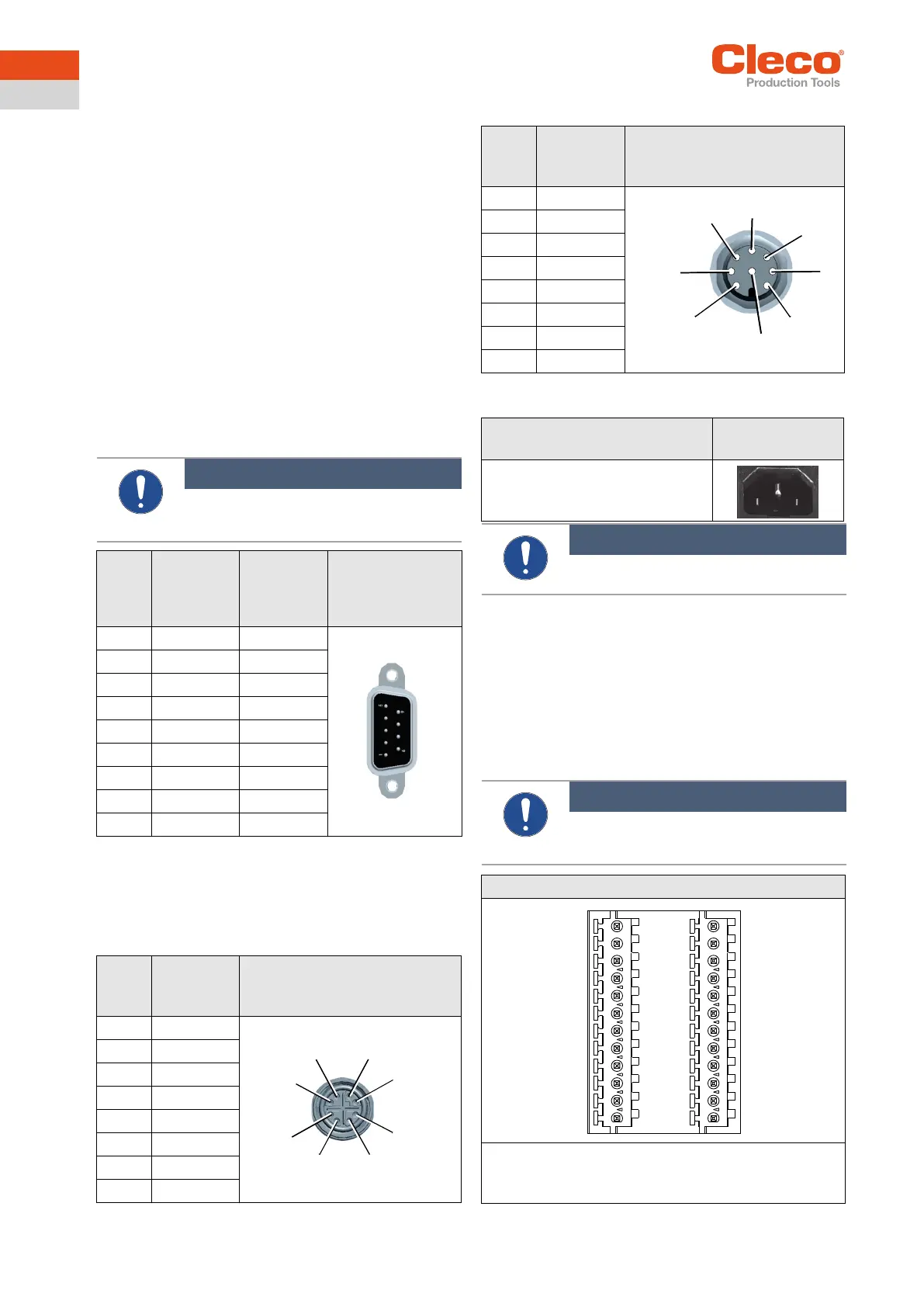

5 Disposition des
connecteurs
Ce chapitre décrit le connecteur spécifique à
Cleco Production Tools. Les connecteurs standard ne sont
pas considérés. Toutes les connexions sont résistantes au
court-circuit.
X5, X6 – Appareils supplémentaires
• Toutes les sorties envoient des signaux conformes à la
norme RS232.
• Les entrées permettent des tensions dans une plage
comprise entre -15 V et +15 V.
- Une tension < 0,8 V correspond à un 0.
- Une tension > 2,4 V est interprétée comme 1.
- Les entrées ouvertes sont préréglées sur 0 avec
une résistance de rappel.
Les broches d'alimentation sont directement reliées à l'ali-
mentation de la platine.
X7, X8 – Anybus CC
Logements pour modules Anybus CC (d'autres sont pos-
sibles sur demande)
X21 – Bus système TSnet Out
X22 – Systembus ARCNET
X23 – Branchement au réseau
X9, X10 – Entrée/Sortie
Le câblage des signaux nécessaire est mis en place au
niveau de ces connecteurs d'entrée/de sortie. Les alimen-
tations des groupes de signaux ne sont pas reliées galva-
niquement. Une pose distincte est nécessaire.
• 8 entrées / 8 sorties, opto-isolées pour niveau 24V /
0,5 A
• Courant de sortie : 500 mA par sortie, 2000 mA au
total
Remarque
Ne pas introduire ni retirer de charges élec-
triques en mode Marche. Cela peut entraî-
ner une réinitialisation du système.
Broche X5
RS232-1
X6
RS23-2
Connecteur mâle
Sub-D 9 points
avec verrouillage à
vis
1 – –
2 RxD RxD
3 TxD TxD
4 – –
5 GND GND
6 – –
7 RTS RTS
8 CTS CTS
9 – –
Broche Signal 8 broches
M12 Connecteurs circulaires,
x codé
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
2
1
8
7
6
5
4
3
Broche Signal 8 broches.
M12 Connecteurs circulaires
A codé
1 N.C.
2 DATA-B
3 GND
4 +5 VDC
5 DATA-A
6 N.C.
7 0 VDC
8 +24 VDC
Description Fiche secteur CEI
C14
Fiche secteur avec porte-fusible
bipolaire, 5 × 20 mm, 2,5 A lent
Remarque
Utiliser l'arrêt connecteur. Voir P2361JH.
Remarque
Un consommateur ne doit pas consommer
plus de 500 mA. La surveillance du courant
désactive la sortie en cas de surintensité.
Phoenix MCD 2x12 points 0.5/24-G1-2.5
Contre-connecteur
Phoenix FK-MC 0,5/12-STZ3-2,5
N° de commande : S981211
Sortie (socle)
6
7
8
2
3
4
5
1
X9
X10
