26 P2309HW | 2019-08 Apex Tool Group
3
ES

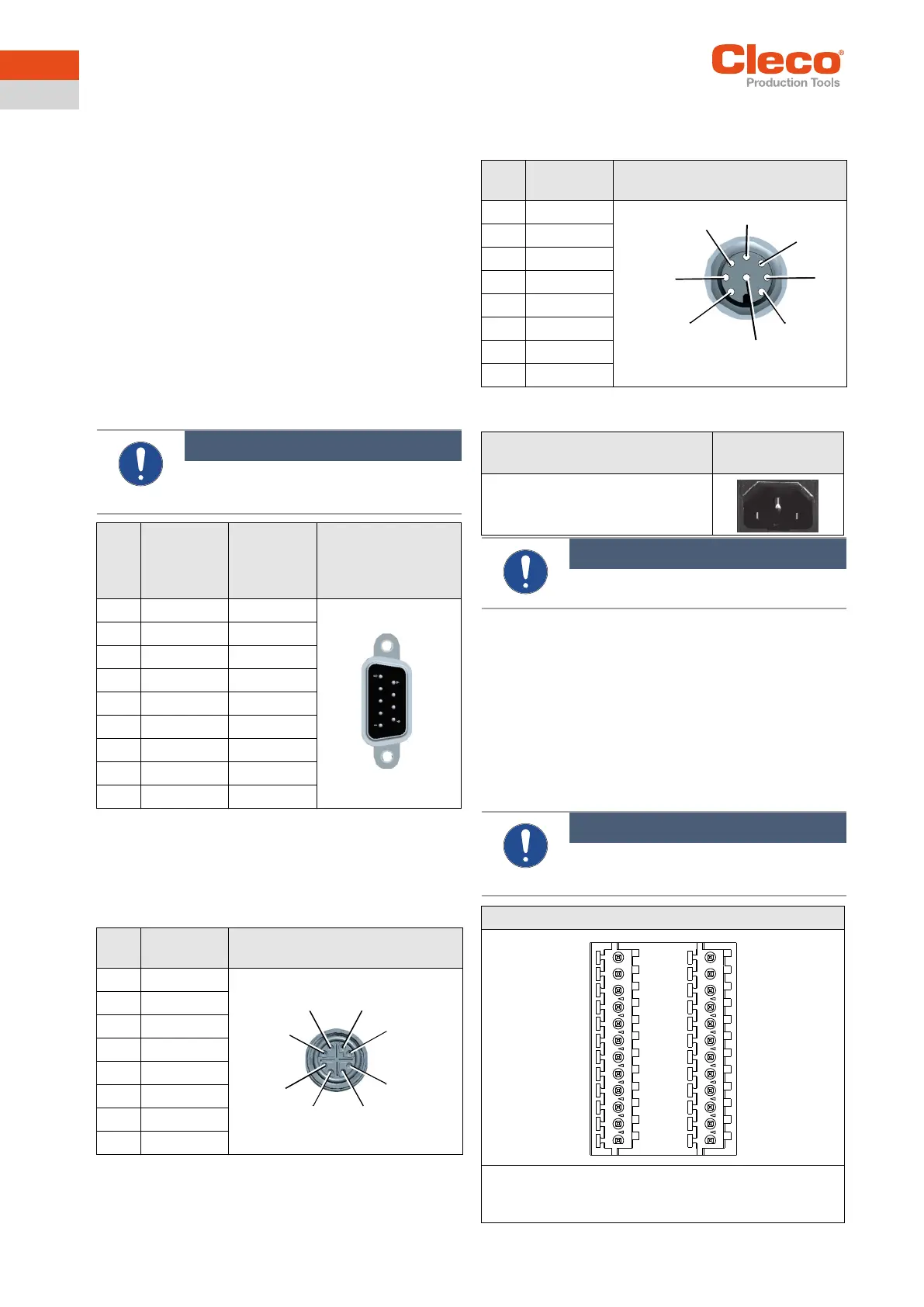

5 Asignación de enchufes
Este capítulo describe el conector específico de
Cleco Production Tools. No se consideran los conectores
estándar. Todas las conexiones son a prueba de cortocir-
cuitos.
X5, X6 – Dispositivos adicionales
• Todas las salidas suministran señales conforme
RS232.
• Las entradas permiten tensiones en un rango de -15 V
a +15 V.
- La tensión de < 0.8 V es igual a cero.
- La tensión de > 2.4 V se interpreta como un uno.
- Las entradas abiertas se preconfiguran a cero con
una resistencia desplegable.
Los pines de alimentación están directamente conectados
con la alimentación de la platina.
X7, X8 – Anybus CC
Ranuras de conexión para módulos Anybus CC (se pue-
den instalar más si se solicita)
X21 – Bus de sistema TSnet Out
X22 – Bus de sistema ARCNET
Terminación de bus integrada. No se necesita ninguna
conexión externa.
X23 – Conexión a la red
X9, X10 – Entrada/salida
Estas conexiones de enchufe de entrada/salida tienen
asignadas las interconexiones de señal necesarias. Las
alimentaciones de los grupos de señal no están conecta-
das galvánicamente, se requiere su colocación por sepa-
rado.
• 8 entradas / 8 salidas digitales, optoaisladas para un
nivel de 24 V/0.5 A
• Corriente de salida: 500 mA por salida, 2,000 mA en
total
Aviso
No enchufe ni desenchufe consumidores
durante el funcionamiento. Podría producir-
se un reinicio del sistema.
Pin X5
RS232-1
X6
RS23-2
Clavija D-Sub de 9
polos
con bloqueo de tor-
nillo
1 – –
2 RxD RxD
3 TxD TxD
4 – –
5 Tierra Tierra
6 – –
7 RTS RTS
8 CTS CTS
9 – –
Pin Señal Conexión de enchufe redondo de
8 pol. M12, codificado X
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VCC
6 0 VCC
7 +24 VCC
8 +24 VCC
2
1
8
7
6
5
4
3
Pin Señal Conexión de enchufe redondo de
8 pol. M12, Codificación A
1 N.C.
2 DATA-B
3 Tierra
4 +5 VCC
5 DATA-A
6 N.C.
7 0 VCC
8 +24 VCC
Descripción Conector IEC
C14
Conector con soporte de fusible
de 2 polos, 5 × 20 mm, 2.5 A de
acción retardada
Aviso
Utilice el bloqueo de enchufe. Consulte
P2361JH.
Aviso
Un consumidor no debería necesitar más
de 500 mA. El control de corriente desco-
necta la salida en caso de sobrecarga.
2 Phoenix MCD 0.5/24-G1-2.5 de 12 polos
Conectores
Phoenix FK-MC 0.5/12-STZ3-2.5
n.º de pedido: S981211
Salida (pedestal)
6
7
8
2
3
4
5
1
X9
X10
