18 P2309HW | 2019-08 Apex Tool Group
2
DE

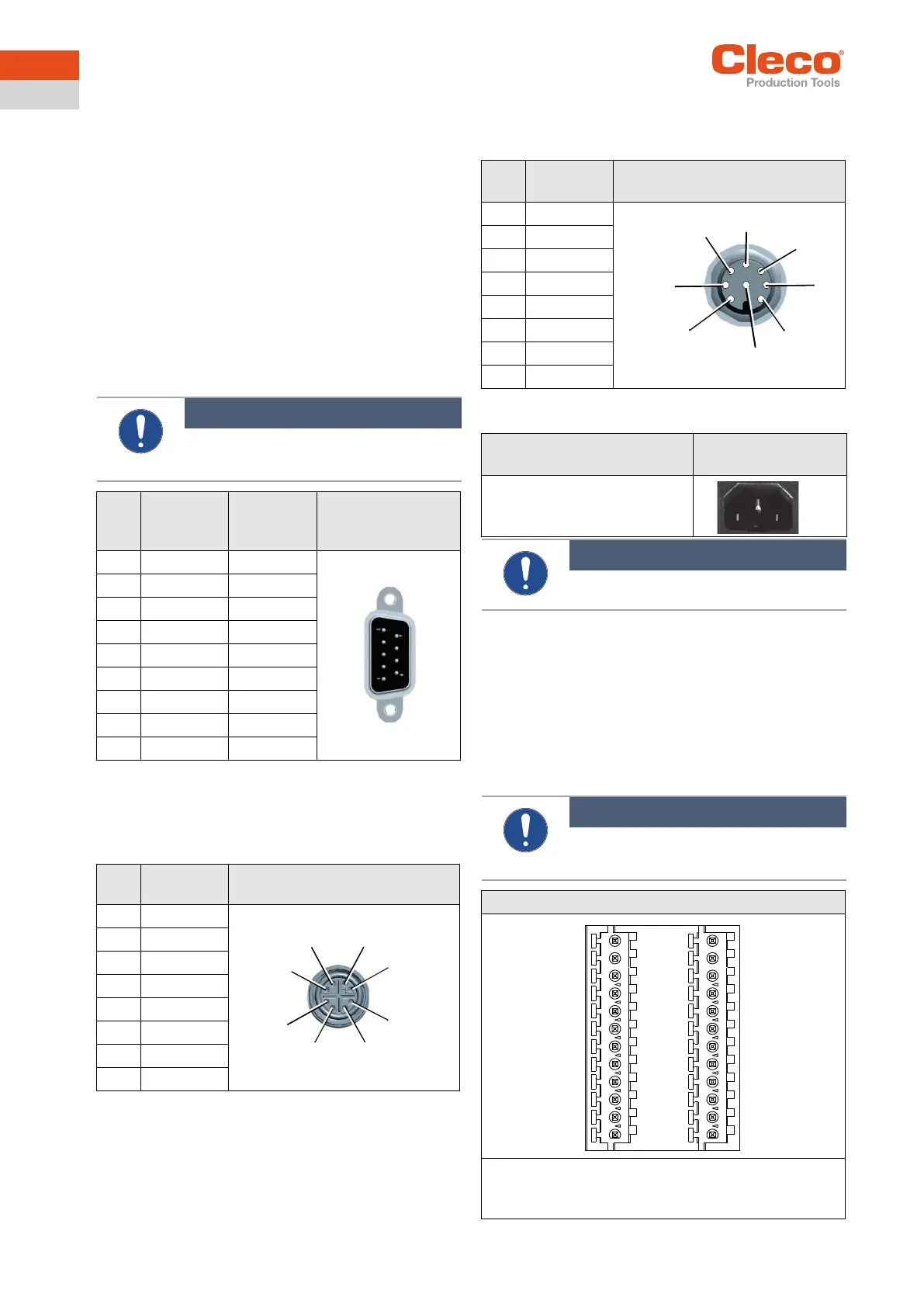

5 Steckerbelegung
Diese Kapitel beschreibt die Cleco Production Tools spezi-
fischen Stecker. Standard-Stecker werden nicht berück-
sichtigt. Alle Anschlüsse sind kurzschlussfest.
X5, X6 – Zusatzgeräte
• Alle Ausgänge liefern RS232 konforme Signale.
• Die Eingänge erlauben Spannungen im Bereich von -
15 V bis +15 V.
- Spannung < 0,8 V entspricht einer Null.
- Spannung > 2,4V wird als Eins interpretiert.
- Offene Eingänge werden mit Pulldown Widerstand
auf Null voreingestellt.
Die Versorgungspins sind direkt mit der Platinenversor-
gung verbunden.
X7, X8 – Anybus CC
Steckplätze für Anybus CC Module.
X21 – Systembus TSnet Out
X22 – Systembus ARCNET
Integrierter Busabschluss. Kein externer Abschluss not-
wendig.
X23 – Netzanschluss
X9, X10 – Eingang/Ausgang
An diesen Ein- / Ausgangssteckverbindern sind die not-
wendigen Signalverschaltungen aufgelegt. Die Versorgun-
gen der Signalgruppen sind nicht galvanisch verbunden,
es wird getrenntes Auflegen verlangt.
• 8 Eingänge / 8 Ausgänge, opto-isoliert für 24V-Pegel /
0,5 A
• Ausgangsstrom: 500 mA pro Ausgang, 2000 mA ins-
gesamt
Hinweis
Verbraucher nicht während des Betriebs
stecken oder abziehen. Ein System-Reset
kann dabei die Folge sein.
Pin X5
RS232-1
X6
RS23-2
9 pol. D-Sub Stift
mit Schraubverrie-
gelung
1 – –
2 RxD RxD
3 TxD TxD
4 – –
5 GND GND
6 – –
7 RTS RTS
8 CTS CTS
9 – –
Pin Signal 8 pol. M12 Rundsteckverbinder,
X-codiert
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
2
1
8
7
6
5
4
3
Pin Signal 8 pol. M12 Rundsteckverbinder
A-codiert
1 N.C.
2 DATA-B
3 GND
4 +5 VDC
5 DATA-A
6 N.C.
7 0 VDC
8 +24 VDC
Beschreibung IEC Gerätestecker
C14
Gerätestecker mit Sicherungs-
halter, 2-polig, 5 × 20 mm, 16 A
träge
Hinweis
Stecker-Arretierung verwenden, siehe
Quick Installation Guide.
Hinweis
Ein Verbraucher darf nicht mehr als 500 mA
Strom benötigen. Die Stromüberwachung
schaltet bei Überstrom den Ausgang ab.
2x12 pol. Phoenix MCD 0.5/24-G1-2.5
Gegenstecker
Phoenix FK-MC 0,5/12-STZ3-2,5
Bestell-Nr: S981211
Ausgang (Sockel)
6
7
8
2
3
4
5
1
X9
X10
