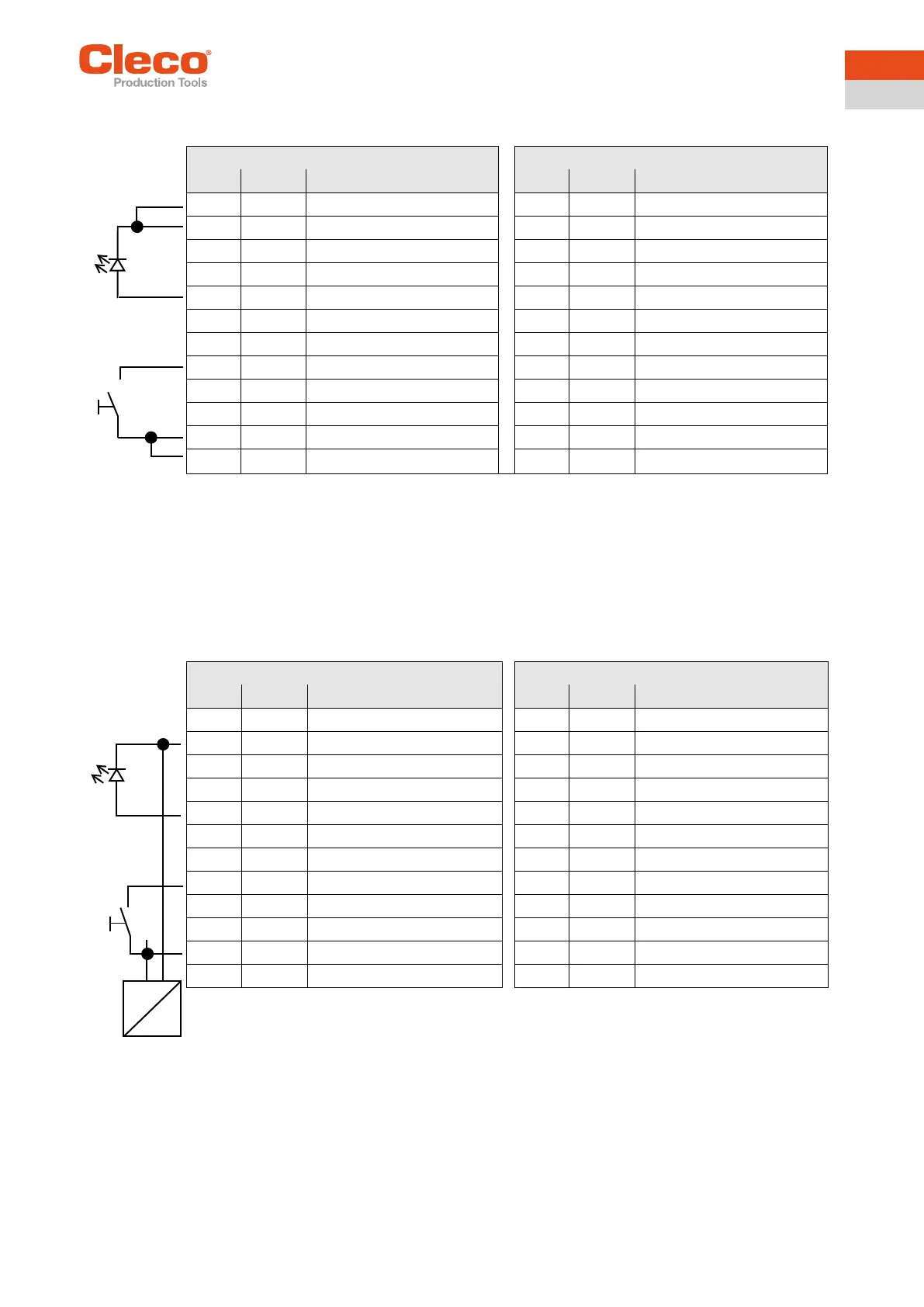

Conexiones: suministro de tensión interno
Ejemplo:
Entradas
• Suministro de tensión externo de 24 voltios del contro-
lador.
• Los pines 11 y 23 (junto con tierra) sirven como "con-
ducto de retorno" para las salidas.
• Se debe utilizar la toma de tierra del suministro de ten-
sión externo de 24 voltios para los pines 11 y 23.
Salidas
• Suministro de tensión externo de 24 voltios del contro-
lador.
• Los pines 2 y 14 (junto con la salida) son la fuente de
tensión para las entradas.
• Los pines 2 y 14 deben estar conectados con el sumi-
nistro de tensión externo de 24 voltios
Conexiones: suministro de tensión externo
Ejemplo:
Entradas
• Suministro de tensión externo de 24 voltios del contro-
lador.
• Los pines 11 y 23 (junto con tierra) sirven como "con-
ducto de retorno" para las salidas.
• Se debe utilizar la toma de tierra del suministro de ten-
sión externo de 24 voltios para los pines 11 y 23.
Salidas
• Suministro de tensión externo de 24 voltios del contro-
lador.
• Los pines 2 y 14 (junto con la salida) son la fuente de
tensión para las entradas.
• Los pines 2 y 14 deben estar conectados con el sumi-
nistro de tensión externo de 24 voltios.
Señal X9 Señal X10
Pin E/S Designación Pin E/S Designación
12 Suministro GND int. 24 Suministro GND int.
11 Suministro E/S GND 23 Suministro E/S GND
10 Salida S3 22 Salida S7
9 Salida S2 21 Salida S6
8 Salida S1 20 Salida S5
7 Salida O0 19 Salida S4
6 Entrada
I3
18 Entrada E7
5 Entrada E2 17 Entrada E6
4 Entrada E1 16 Entrada E5
3 Entrada E0 15 Entrada E4
2 Suministro +24 V O 14 Suministro +24 V O
1 Suministro +24 V int. 13 Suministro +24 V int.
Señal X9 Señal X10
Pin E/S Designación Pin E/S Designación
12 Suministro GND int. 24 Suministro GND int.
11 Suministro E/S GND 23 Suministro E/S GND
10 Salida S3 22 Salida S7
9 Salida S2 21 Salida S6
8 Salida S1 20 Salida S5
7 Salida O0 19 Salida S4
6 Entrada
I3
18 Entrada E7
5 Entrada E2 17 Entrada E6
4 Entrada E1 16 Entrada E5
3 Entrada E0 15 Entrada E4
2 Suministro +24 V O 14 Suministro +24 V O
1 Suministro +24 V int. 13 Suministro +24 V int.
+
-
