Apex Tool Group GmbH P2309HW | 2019-08 35
4
FR

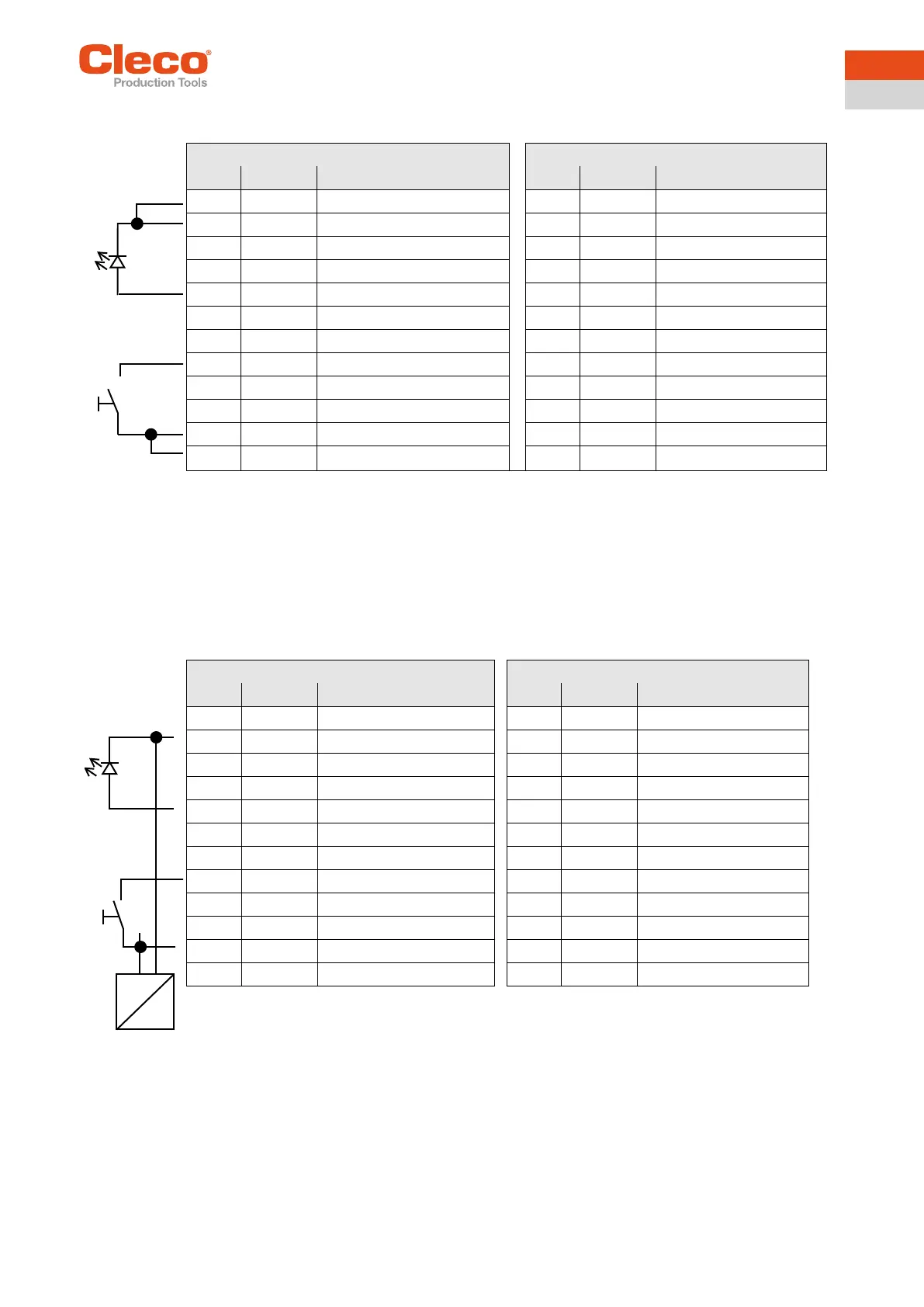

Connexions – Alimentation électrique interne
Exemple:
Entrées
• Alimentation 24 V interne de la commande.
• Les broches 11 et 23 (GND commune) servent de
"retour" pour les sorties.
• Les broches 11 et 23 doivent être reliées respective-
ment aux broches 12 et 24 à l'aide de ponts enfi-
chables.
Sorties
• Alimentation 24 V interne de la commande
• Les broches 2 et 14 (sortie commune) sont la source
de tension pour les entrées.
• Les broches 2 et 14 doivent être reliées respective-
ment aux broches 1 et 13.
Connexions – Alimentation électrique externe
Exemple:
Entrées
• Alimentation 24 V externe de la commande.
• Les broches 11 et 23 (GND commune) servent de
"retour" pour les sorties.
• La masse (GND) de l'alimentation 24 V externe doit
être utilisée comme retour pour les broches 11 et 23.
Sorties
• Alimentation 24 V externe de la commande.
• Les broches 2 et 14 (sortie commune) sont la source
de tension pour les entrées.
• Les broches 2 et 14 doivent être reliées à l'alimenta-
tion 24V externe.
Signal X9 Signal X10
Broche E/S Désignation Broche E/S Désignation
12 Alimentation GND Int. 24 Alimentation GND Int.
11 Alimentation GND I/O 23 Alimentation GND I/O
10 Sortie O3 22 Sortie O7
9 Sortie O2 21 Sortie O6
8 Sortie O1 20 Sortie O5
7 Sortie O0 19 Sortie O4
6 Entrée I3 18 Entrée I7
5 Entrée I2 17 Entrée I6
4 Entrée I1 16 Entrée I5
3 Entrée I0 15 Entrée I4
2 Alimentation +24 V O 14 Alimentation +24 V O
1 Alimentation +24 V Int. 13 Alimentation +24 V Int.
Signal X9 Signal X10
Broche E/S Désignation Broche E/S Désignation
12 Alimentation GND Int. 24 Alimentation GND Int.
11 Alimentation GND I/O 23 Alimentation GND I/O
10 Sortie O3 22 Sortie O7
9 Sortie O2 21 Sortie O6
8 Sortie O1 20 Sortie O5
7 Sortie O0 19 Sortie O4
6 Entrée I3 18 Entrée I7
5 Entrée I2 17 Entrée I6
4 Entrée I1 16 Entrée I5
3 Entrée I0 15 Entrée I4
2 Alimentation +24 V O 14 Alimentation +24 V O
1 Alimentation +24 V Int. 13 Alimentation +24 V Int.
+
-
