Apex Tool Group P2309HW | 2019-08 43
5
PL

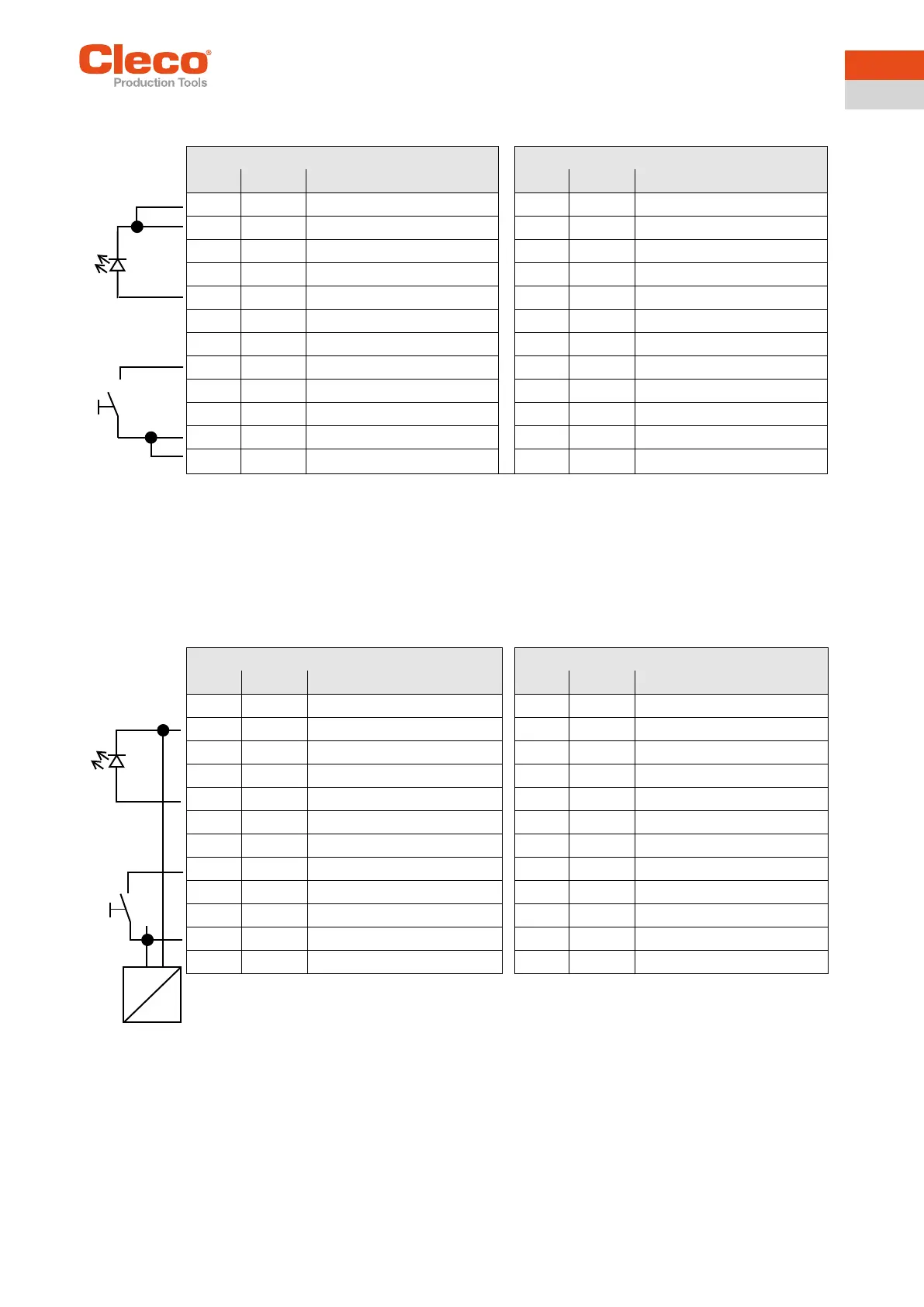

Przyłącza – wewnętrzne zasilanie
Przykład:
Wejścia
Wewnętrzne zasilanie napięciem 24 V sterownika.
Styk 11 oraz 23 (wspólna masa) służą jako „przewód
powrotny” dla wejść.
Styki 11 oraz 23 muszą być połączone za pomocą
mostków wtykowych ze stykiem 12 lub 24.
Wyjścia
Wewnętrzne zasilanie napięciem 24 V sterownika
Styk 2 oraz 14 (wspólne wyjście) służą jako źródła
napięcia zasilania wyjść.
Styki 2 oraz 14 muszą być połączone ze stykiem 1 lub
13.
Przyłącza – zewnętrzne zasilanie
Przykład:
Wejścia
Zewnętrzne zasilanie napięciem 24 V sterownika.
Styk 11 oraz 23 (wspólna masa) służą jako „przewód
powrotny” dla wejść.
Jako przewód powrotny dla styku 11 oraz 23 musi być
stosowany styk GND zewnętrznego napięcia zasilania
24 V.
Wyjścia
Zewnętrzne zasilanie napięciem 24 V sterownika.
Styk 2 oraz 14 (wspólne wyjście) służą jako źródła
napięcia zasilania wyjść.
Styki 2 oraz 14 muszą być połączone z zewnętrznym
napięciem zasilania 24 V.
Sygnał X9 Sygnał X10
Styk I/O Oznaczenie Styk I/O Oznaczenie
12 Zasilanie GND wew. 24 Zasilanie GND wew.
11 Zasilanie GND I/O 23 Zasilanie GND I/O
10 Wyjście O3 22 Wyjście O7
9 Wyjście O2 21 Wyjście O6
8 Wyjście O1 20 Wyjście O5
7 Wyjście O0 19 Wyjście O4
6 Wejście I3 18 Wejście I7
5 Wejście I2 17 Wejście I6
4 Wejście I1 16 Wejście I5
3 Wejście I0 15 Wejście I4
2 Zasilanie +24 V zew. 14 Zasilanie +24 V zew.
1 Zasilanie +24 V wew. 13 Zasilanie +24 V wew.
Sygnał X9 Sygnał X10
Styk I/O Oznaczenie Styk I/O Oznaczenie
12 Zasilanie GND wew. 24 Zasilanie GND wew.
11 Zasilanie GND I/O 23 Zasilanie GND I/O
10 Wyjście O3 22 Wyjście O7
9 Wyjście O2 21 Wyjście O6
8 Wyjście O1 20 Wyjście O5
7 Wyjście O0 19 Wyjście O4
6 Wejście I3 18 Wejście I7
5 Wejście I2 17 Wejście I6
4 Wejście I1 16 Wejście I5
3 Wejście I0 15 Wejście I4
2 Zasilanie +24 V zew. 14 Zasilanie +24 V zew.
1 Zasilanie +24 V wew. 13 Zasilanie +24 V wew.
+
-
