Comelit MT SB 01 - Sommario; Vista Generale

GROUP S.p.A.
MT SB 01 4
I T
4 5 6
7 8 9
0 #
1
2
3
4
5
6
7
8
1 2 3
4 5 6
7 8 9
0 #
ABC DEF
MNOJKLGHI
WXYZTUVPQRS
A (---) AUTO 14:40
MER 12/03/10
17
16
15
14
19
2
4
6
ON/OFFCANC
ESC OK MENU
5
7
8
9
10
A/V
3
18
12
11
13
20
1

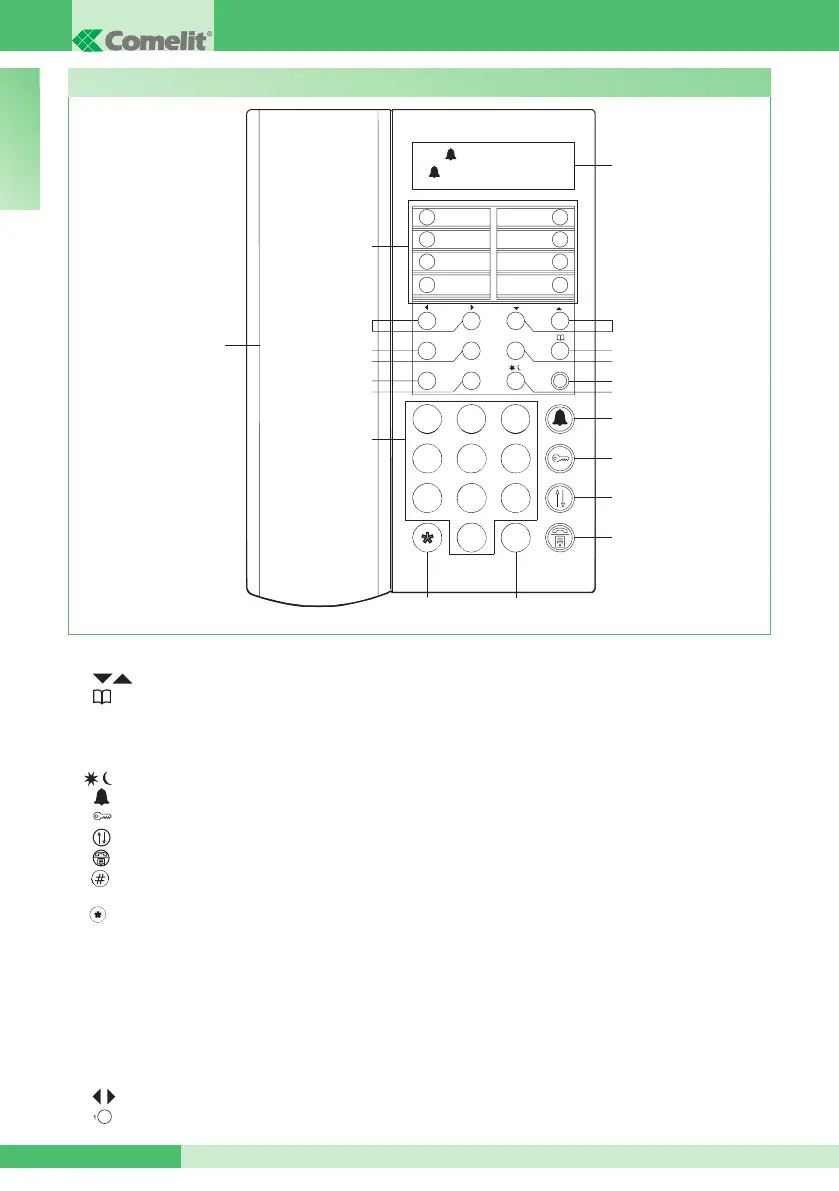

Vista generale
Descrizione morsettiera:
24 ~ Alimentazione 24V AC
0 ~ Alimentazione 0V AC
LP1 LP2 Linea dati in arrivo da posto esterno
LM LM Linea dati verso i montanti
CH CH Contatto libero per “RIPETIZIONE DI
CHIAMATA” o “ABILITAZIONE MONITOR ESTERNO”
OUT OUT Contatto normalmente aperto che si
chiude inviando una chiamata video dal Centralino
verso un interno
C NO Contatto normalmente aperto per funzione
“SEGUIMI” (Follow me)
TX RX GND Seriale rs232 da connettere al PC
per poter scaricare i nomi della rubrica tramite
l’Art. 1249/A o al Centralino remoto negli impianti
multicentralino in serie o in parallelo.
1 Display segnalazione messaggi
2 Tasti per scorrimento rubrica e menu
3 Tasto rubrica
4 Tasto MENU
5 ON/OFF Accensione/spegnimento (tenere premuto
per 2 secondi)
6 Tasto giorno/notte
7 Tasto per invio chiamata
8 Tasto per apriporta
9 Tasto per trasferimento di chiamata
10 Tasto per mettere in attesa una chiamata
11 Tasto per chiamare il Centralino principale dal
Centralino secondario
12 Tasto per attivare un relé supplementare
13 Tastiera alfanumerica
14 A/V Tasto gestione “MASTER” “SLAVE” per
Centralini in serie principali o secondari
15 CANC Tasto di annullamento chiamata o
cancellazione dati inseriti
16 OK Tasto conferma
17 ESC Tasto di uscita dai menu
18 Cornetta
19 Tasti per scorrimento delle chiamate perse
20 Numeri brevi
