Comelit MT SB 01 - Sommaire; Description Bornier; Vue Générale

GROUP S.p.A.
MT SB 01 44
F R
4 5 6
7 8 9
0 #
1
2
3
4
5
6
7
8
1 2 3
4 5 6
7 8 9
0 #
ABC DEF
MNOJKLGHI
WXYZTUVPQRS
A (---) AUTO 14:40
MER 12/03/10
17
16
15
14
19
2
4
6
ON/OFFCANC
ESC OK MENU
5
7
8
9
10
A/V
3
18
12
11
13
20
1

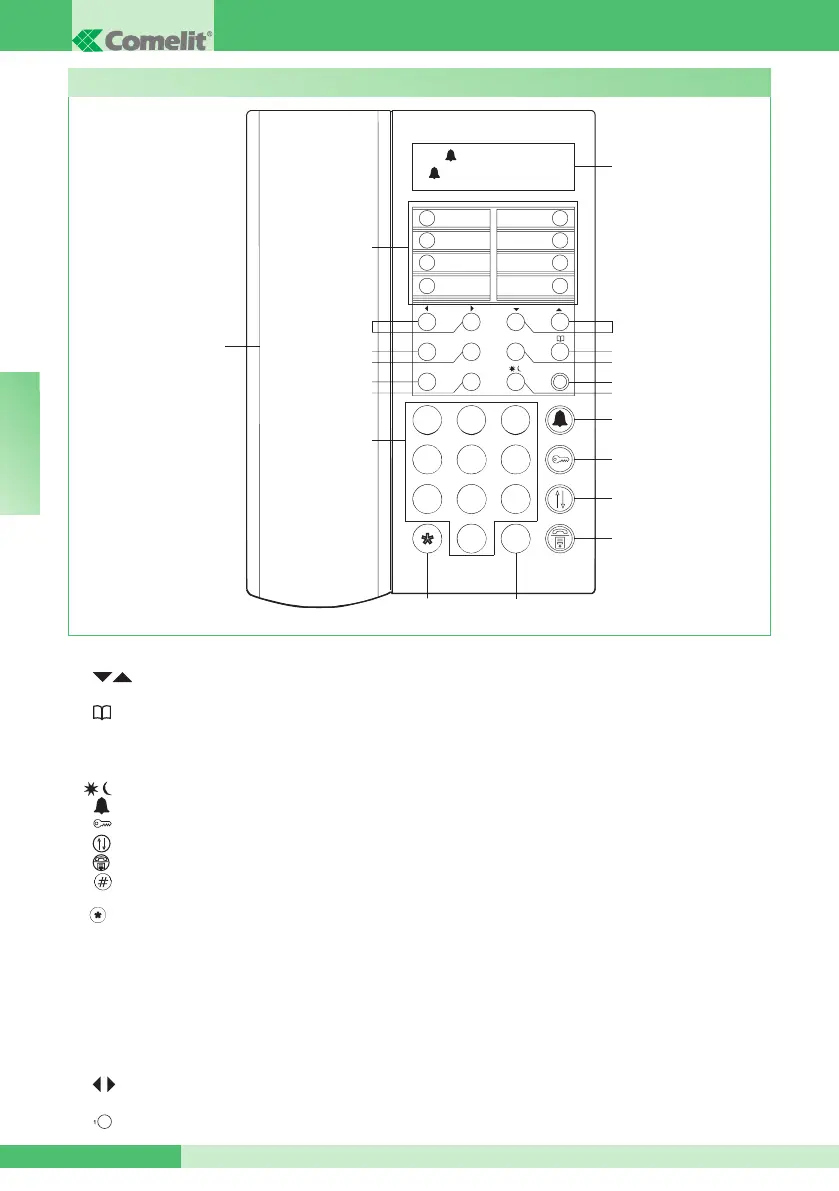

Vue générale
Description bornier :
24 ~ Alimentation 24V CA
0 ~ Alimentation 0V CA
LP1 LP2 Ligne données provenant du poste extérieur
LM LM Ligne données vers les montants
CH CH Contact libre pour “RÉPÉTITION D'APPEL” ou
“VALIDATION MONITEUR EXTÉRIEUR”
OUT OUT Contact normalement ouvert qui se
ferme en envoyant un appel vidéo du standard vers
un poste intérieur
C NO Contact normalement ouvert pour fonction
“SUIVI” (Follow me)
TX RX GND Ligne série RS232 à connecter au PC
pour pouvoir télécharger les noms du répertoire au
moyen de l'Art. 1249/A ou au standard à distance
dans les installations à plusieurs standards en série
ou en parallèle.
1 Afcheur signalisation messages
2 Touches pour déroulement répertoire et
menu
3 Touche répertoire
4 Touche MENU
5 ON/OFF Allumage/extinction (maintenir appuyée
pendant 2 secondes)
6 Touche jour/nuit
7 Touche pour envoi appel
8 Touche pour ouvre-porte
9 Touche pour transfert d’appel
10 Touche pour mettre un appel en attente
11 Touche pour appeler le standard principal
depuis le standard secondaire
12 Touche pour activer un relais supplémentaire
13 Clavier alphanumérique
14 A/V Touche gestion “MASTER” “SLAVE” pour
standards en série principaux et secondaires
15 EFF Touche d’effacement appel ou effacement
données introduites
16 OK Touche conrmation
17 ESC Touche de sortie des menus
18 Combiné
19 Touches pour dérouler les appels restés sans
réponse
20 Numéros brefs
