Instrucciones de instalación y mantenimiento
ES
3.1.b Conexión tubo de descarga
• Introduzca el tubo de descarga en el pozo de drenaje preparado.
IMPORTANTE
Prevea una descarga en el suelo con sifón y conéctelo a la máquina con el tubo exible suministrado,
asegurándose de que se inclina hacia la descarga.
Asegúrese también de que no hay estrangulamientos a lo largo del mismo.
Asegúrese de que el tubo de descarga de la pared puede soportar una temperatura de 70°C.
Para las máquinas con calentamiento a vapor, la salida debe tener una pendiente adecuada hacia el sistema
de recuperación o una bomba de recirculación que garantice la evacuación independiente del condensado.

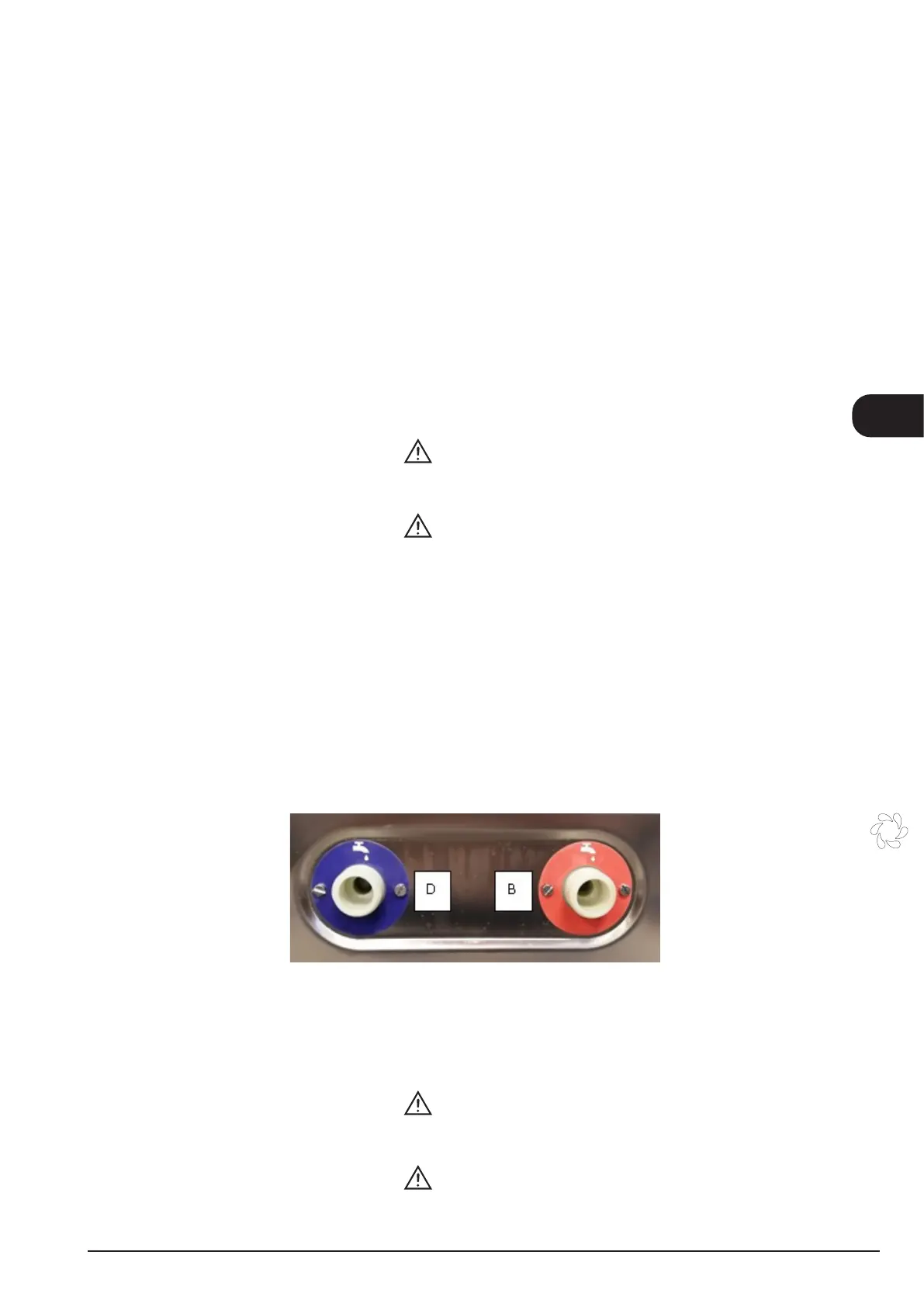

3.1.c Conexión hidráulico agua caliente (“B” ROJO - si está presente)
La alimentación de la máquina con agua potable es un requisito fundamental.
Prever un grifo roscado de 3/4” G al que se enroscará el extremo del tubo de entrada, interponiendo el ltro “B”.
Para el dimensionamiento del mismo, consulte el plano de instalación.
ATENCIÓN
Obligación de sustituir las juntas del tubo de carga para el suministro de agua, siempre que se desmonte
y se vuelva a montar la misma.
ATENCIÓN
En caso de que se encuentre arena en la red de agua de suministro, se debe insertar un ltro entre la red de
agua y la máquina.
La presión de funcionamiento no debe ser inferior a 2 bar ni superior a 4 bar (200-400 kPa).
Si la presión es menor, se recomienda la instalación de una bomba de refuerzo; si la presión es mayor, se
recomienda la aplicación de un reductor de presión.
Para un buen resultado es aconsejable que el agua de entrada tenga una dureza no superior a 10 °F y una
temperatura de 55 °C con una tolerancia de 0+10°C.
Para durezas más altas, utilice máquinas con ablandadores incorporados o ablandadores de intercambio iónico
o de ósmosis inversa.
En el caso de los aparatos conectados a la red de agua mediante juegos de tubos desmontables, debe utilizarse
un juego de tubos nuevos y no reutilizar los viejos.
La cantidad óptima de agua para el enjuague está garantizada por el limitador de caudal de la electroválvula Y10.
3.1.d Conexión hidráulica agua fría (“D” AZUL - si está presente)
La alimentación de la máquina con agua potable es un requisito fundamental.
Prever un grifo roscado de 3/4” G al que se enroscará el extremo del tubo de entrada, interponiendo el ltro “D”.
Para el dimensionamiento del mismo, consulte el plano de instalación.
ATENCIÓN
Es obligatorio conectar la tubería de suministro de agua fría a un grifo de parcialización para separar el sistema
de suministro de la propia máquina y comprobar que no tiene cuellos de botella.
ATENCIÓN
Obligación de sustituir las juntas del tubo de carga para el suministro de agua, siempre que se desmonte
y se vuelva a montar la misma.
123
