Istruzioni di installazione e manuetenzione
IT
3.1.b Collegamento tubo di scarico
• Inserire il tubo di scarico nell’apposito pozzetto di scarico predisposto.
IMPORTANTE
Prevedere uno scarico a pavimento con sifoide e raccordarsi alla macchina con il tubo essibile a corredo
facendo in modo che lo stesso sia in pendenza verso lo scarico.
Assicurarsi inoltre che lungo lo stesso non vi siano strozzature.
Accertarsi che il tubo di scarico a muro resista ad una temperatura di 70°C.
Per macchine con riscaldamento a vapore, lo scarico deve avere un adeguata pendenza verso l’impianto di
recupero o una pompa di ricircolo che garantisca l’evacuazione autonoma della condensa.

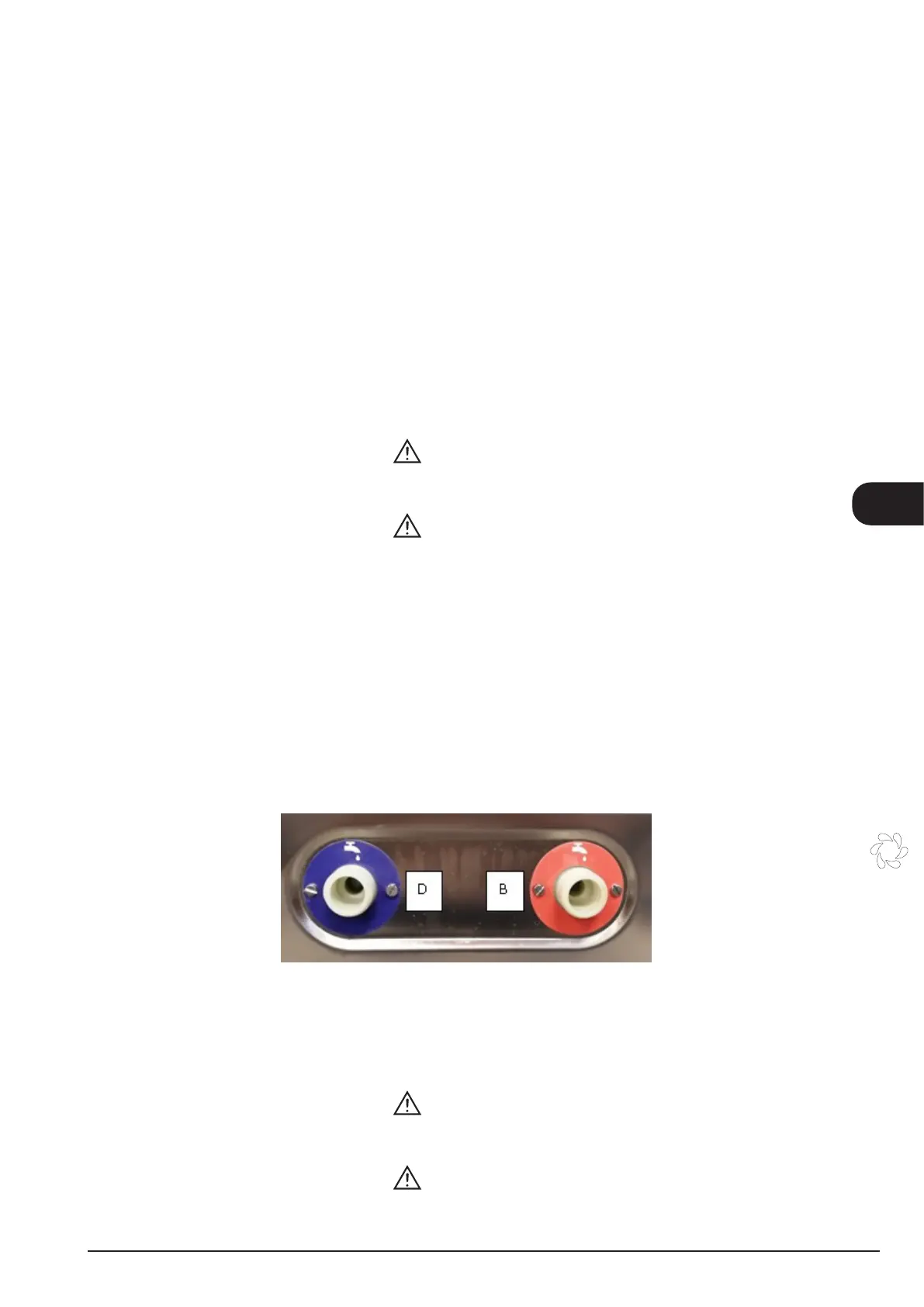

3.1.c Allacciamento idraulico acqua calda (“B” ROSSO - se presente)
L’alimentazione della macchina con acqua potabile è un requisito fondamentale.
Prevedere un rubinetto lettato 3/4” G al quale avvitare l’estremità del tubo di carico, interponendo il ltro “B”.
Per il dimensionamento dello stesso, fare riferimento al disegno di installazione.
ATTENZIONE
Obbligo di sostituire le guarnizioni del tubo di carico per l’approvvigionamento idrico, ogni qualvolta lo
stesso venga smontato e rimontato.
ATTENZIONE
Dove si è riscontrato della presenza di sabbia nella rete idrica di alimentazione è necessario inserire un ltro tra
la rete idrica e la macchina.
La pressione di esercizio non dovrà essere inferiore ai 2 bar e superiore ai 4 bar (200-400 kPa).
Se la pressione è inferiore, si consiglia l’installazione di una pompa aumento pressione; se la pressione è
superiore, l’applicazione di un riduttore di pressione.
Per avere un buon risultato è consigliabile avere l’acqua di entrata con una durezza non superiore ai 10°F ed
una temperatura di 55°C con una tolleranza di 0+10°C.
Per durezze superiori utilizzare macchine con addolcitore incorporato oppure addolcitori a scambio ionico o ad
osmosi inversa.
Per gli apparecchi collegati alla rete idrica da set di tubi amovibili, deve essere impiegato un nuovo set di tubi
mentre i vecchi non devono essere riutilizzati.
La quantità di acqua ottimale per il risciacquo è garantita dal limitatore di portata dell’elettrovalvola Y10.
3.1.d Allacciamento idraulico acqua fredda (“D” BLU - se presente)
L’alimentazione della macchina con acqua potabile è un requisito fondamentale.
Prevedere un rubinetto lettato 3/4” G al quale avvitare l’estremità del tubo di carico, interponendo il ltro “D”.
Per il dimensionamento dello stesso, fare riferimento al disegno di installazione.
ATTENZIONE
È obbligatorio che il tubo di alimentazione dell’acqua fredda sia collegato a un rubinetto di parzializzazione in
modo da separare l’impianto di alimentazione dalla macchina stessa e controllare che non abbia strozzature.
ATTENZIONE
Obbligo di sostituire le guarnizioni del tubo di carico per l’approvvigionamento idrico, ogni qualvolta lo
stesso venga smontato e rimontato.
153
