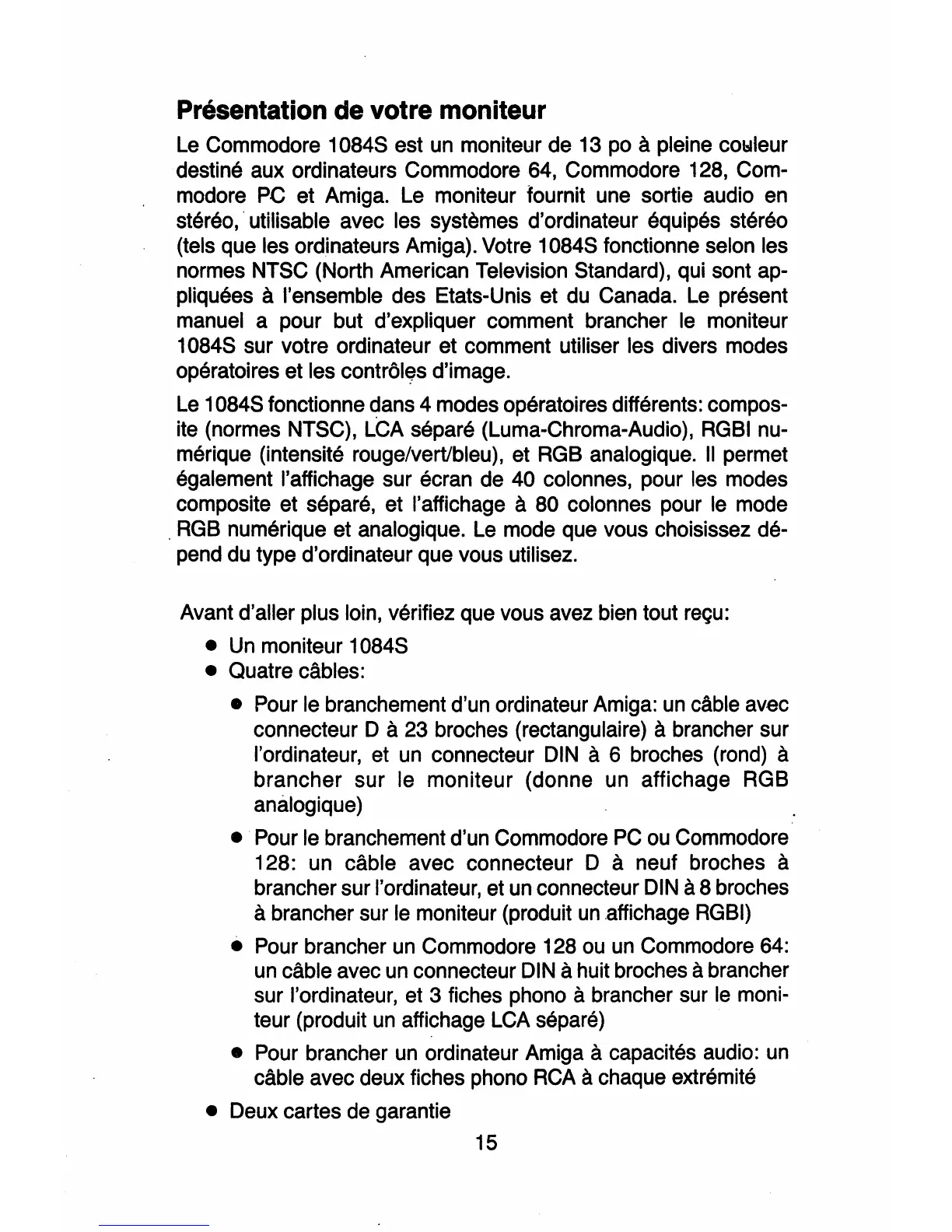

Presentation de votre moniteur
Le Commodore 1084S est un moniteur de 13 po a pleine coyleur
destine aux ordinateurs Commodore 64, Commodore 128, Com-
modore PC et Amiga. Le moniteur fournit une sortie audio en
stereo, . utili sable avec les systemes d'ordinateur equipes stereo
(tels que les ordinateurs Amiga). Votre 1084S fonctionne selon les
normes NTSC (North American Television Standard), qui sont ap-
pliquees a I'ensemble des Etats-Unis et du Canada. Le present
manuel a pour but d'expliquer comment brancher Ie moniteur
1084S sur votre ordinateur et comment utiliser les divers modes
operatoires et les contrOI~s d'image.
Le 1084S fonctionne dans 4 modes operatoires differents: compos-
ite (normes NTSC), LeA separe (Luma-Chroma-Audio), RGBI nu-
me rique (intensite rouge/vertlbleu), et RGB analogique. II permet
egalement I'affichage sur ecran de 40 colonnes, pour les modes
composite et separe, et I'affichage a 80 colonnes pour Ie mode
. RGB numerique et analogique. Le mode que vous choisissez de-
pend du type d'ordinateur que vous utilisez.
Avant d'aller plus loin, verifiez que vous avez bien tout rec;u:
• Un moniteur 1084S
• Quatre cables:
• Pour Ie branchement d'un ordinateur Amiga: un cable avec
connecteur D a 23 broches (rectangulaire) a brancher sur
I'ordinateur, et un connecteur DIN a 6 broches (rond) a
brancher sur Ie moniteur (donne un affichage RGB
analogique)
• Pour Ie branchement d'un Commodore PC ou Commodore
128: un cable avec connecteur D a neuf broches a
brancher sur I'ordinateur, et un connecteur DIN a 8 broches
a brancher sur Ie moniteur (produit un .affichage RGBI)
• Pour brancher un Commodore 128 ou un Commodore 64:
un cable avec un connecteur DIN a huit broches a brancher
sur I'ordinateur, et 3 fiches phono a brancher sur Ie moni-
teur (produit un affichage LCA separe)
• Pour brancher un ordinateur Amiga a capacites audio: un
cable avec deux fiches phono RCA a chaque extremite
• Deux cartes de garantie
