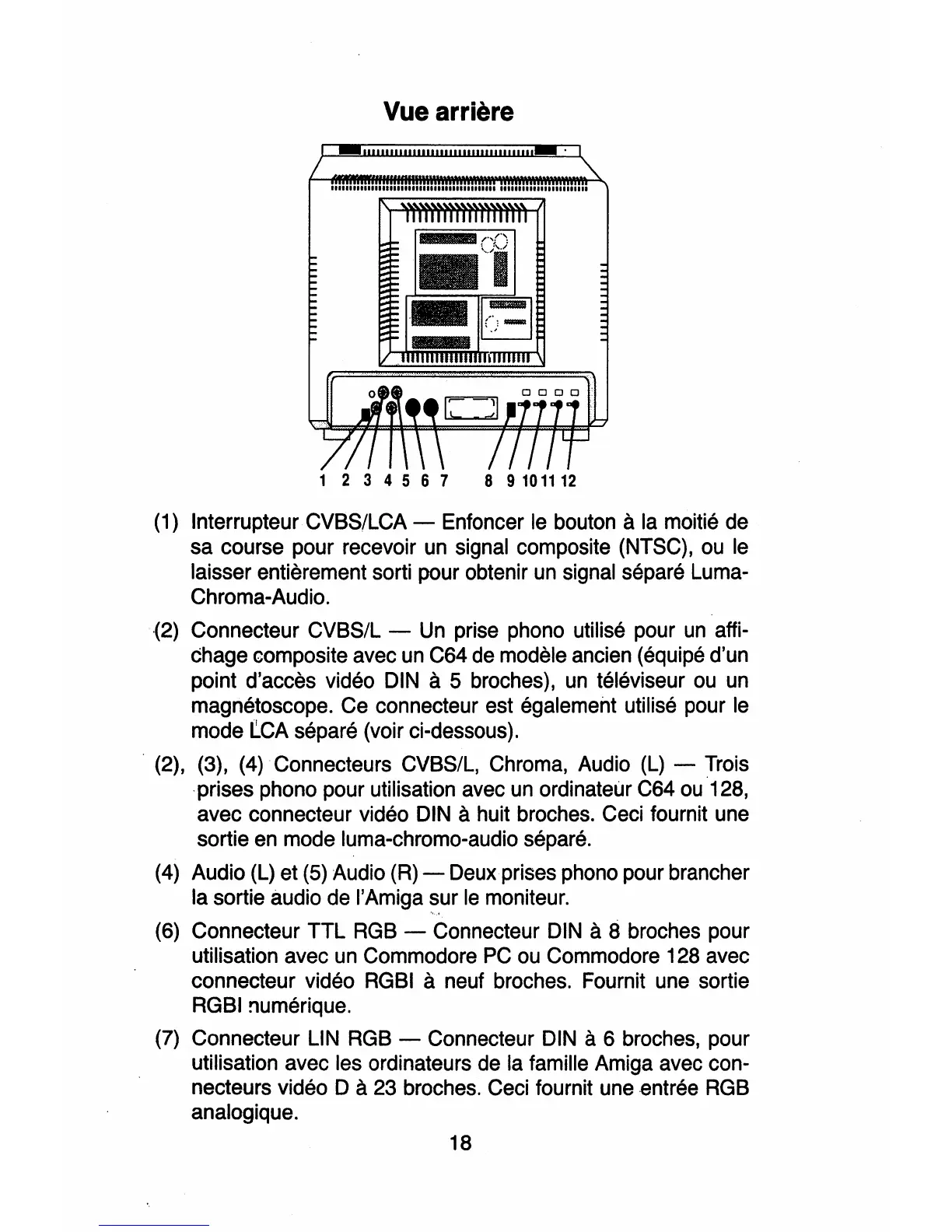

Vue arriere
.... 1111.11111111 ...... 111 ............. 11 .... 1111.1111 ... 1111 ....... .
1 2 3 4 5 6 7 8 9 101112
(1) Interrupteur CVBS/LCA - Enfoncer Ie bouton a la moitie de
sa course pour recevoir un signal composite (NTSC), ou Ie
laisser entierement sorti pour obtenir un signal separe Luma-
Chroma-Audio.
-(2) Connecteur CVBS/L - Un prise phono utilise pour un affi-
chage composite avec un C64 de modele ancien (equipe d'un
point d'acces video DIN a 5 broches), un televiseur ou un
magnetoscope. Ce connecteur est egalemeilt utilise pour Ie
mode lCA separe (voir ci-dessous) .
.
(2), (3), (4) Connecteurs CVBS/L, Chroma, Audio (L) - Trois
. prises phono pour utilisation avec un ordinateur C64 ou ·128,
avec connecteur video DIN a huit broches. Ceci fournit une
sortie en mode luma-chromo-audio separe.
(4) Audio (L) et (5) Audio (R) - Deux prises phono pour brancher
la sortie audio de l'Amiga ~ur Ie moniteur.
(6) Connecteur TTL RGB - Connecteur DIN a 8 broches pour
utilisation avec un Commodore PC ou Commodore 128 avec
connecteur video RGBI a neuf broches. Fournit une sortie
RGBI !1umerique.
(7) Connecteur LIN RGB - Connecteur DIN a 6 broches, pour
utilisation avec les ordinateurs de la famille Amiga avec con-
necteurs video D a 23 broches. Ceci fournit une entree RGB
analogique.
