Commodore 1084S - Fiche Technique

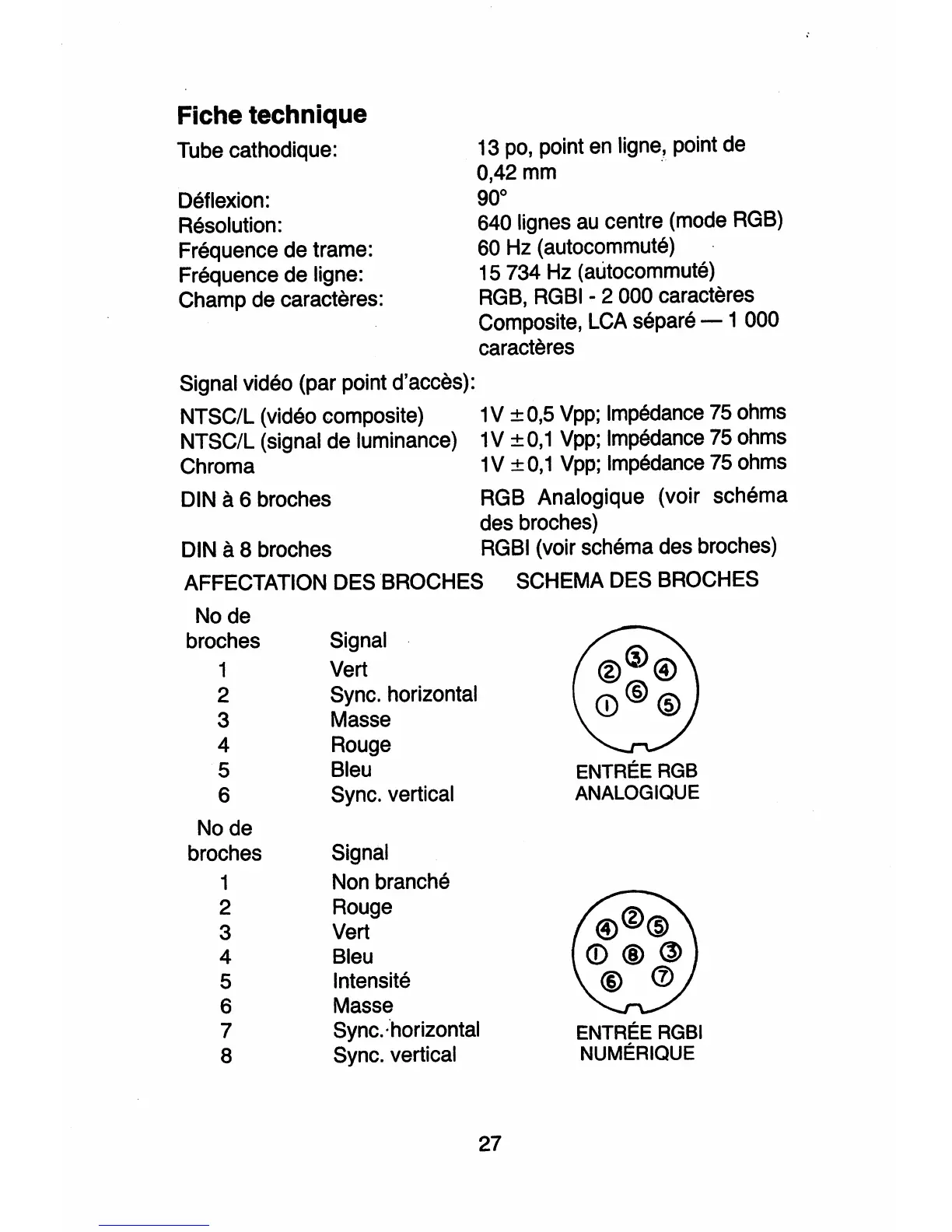

Fiche technique
Tube cathodique:
Deflexion:
Resolution:
Frequence de trame:
Frequence de ligne:
Champ de caracteres:
Signal video (par point d'acces):
NTSC/L (video composite)
NTSC/L (signal de luminance)
Chroma
DIN
a 6 broches
13 po, point en Iigne, point de
0,42 mm .
90°
640 lignes au centre (mode RGB)
60 Hz (autocommute)
15734 Hz (autocommute)
RGB, RGBI - 2 000 caracteres
Composite, LCA separe - 1 000
caracteres
1 V ± 0,5 Vpp; Impedance 75 ohms
1 V ± 0,1 Vpp; Impedance 75 ohms
1 V ± 0,1 Vpp; Impedance 75 ohms
RGB Analogique (voir schema
des broches)
DIN a 8 broches RGBI (voir schema des broches)
AFFECTATION DES BROCHES SCHEMA DES BROCHES
Node
broches
1
2
3
4
5
6
Node
broches
1
2
3
4
5
6
7
8
Signal
Vert
Sync. horizontal
Masse
Rouge
Bleu
Sync. vertical
Signal
Non branche
Rouge
Vert
Bleu
Intensite
Masse
Sync. 'horizontal
Sync. vertical
27
ENTREE RGB
ANALOGIOUE
ENTREE RGBI
NUMERIOUE
