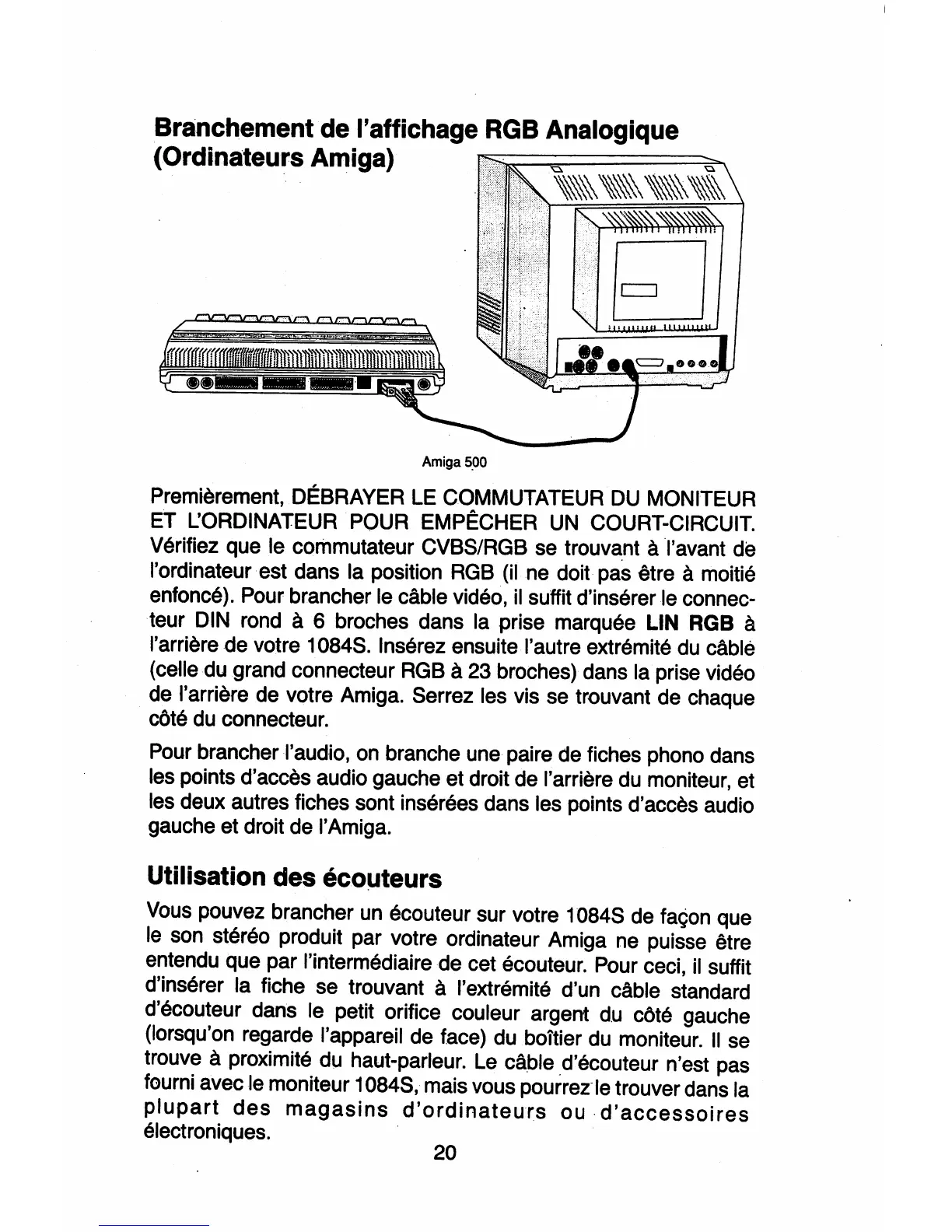

Branchement de I'affichage
RGB
Analogique
(Ordinateurs Amiga)
Amiga5!lO
Premierement, DEBRAYER LE COMMUTATEUR
DU
MONITEUR
ET r.:ORDINATEUR POUR EMPECHER
UN
COURT-CIRCUIT.
Verifiez que Ie commutateur CVBS/RGB se trouvant
al'avant
de
I'ordinateurest dans la position
RGB
(il ne doit pas
~tre
a
moith~
enfonce). Pour brancher
Ie
cable video,
iI
suffit d'inserer
Ie
connec-
teur DIN rond a 6 broches dans la prise marquee LIN RGB
a
I'arriere
de
votre 1084S. Inserez ensuite I'autre extremite
du
cable
(celie
dugrand
connecteur RGB a 23 broches) dans la prise video
de I'arriere de votre Amiga. Serrez les vis se trouvant de chaque
cOte
du connecteur.
Pour brancherl'audio, on branche une paire de fiches phono dans
les
pOints
d'acces audio gauche et droit de I'arriere
du
moniteur, et
les deux autres fiches sont inserees dans les points d'acces audio
gauche et droit de I' Amiga.
Utilisation des
eco~teurs
Vous pouvez brancher
un
ecouteur sur votre 1084S de
fac;on
que
Ie
son stereo produit par votre ordinateur Amiga ne puisse
~tre
entendu que par I'intermediairede cet ecouteur. Pour ceci,
iI
suffit
d'inserer la fiche se trouvant a I'extremite d'un cable standard
d'ecouteur dans Ie petit orifice couleur argent
d.u
cOte
gauche
(Iorsqu'on regarde I'appareil de face) du
boTtier
du moniteur. " se
trouve a proximite du haut-parleur.
Le
cable d'ecouteur n'est pas
fourni avec Ie moniteur 1084S, mais vous pourrez-Ie trouver dans la
plupart
des
magasins
d'ordinateurs
ou·
d'accessoires
electroniques.
20
