Avec un Commodore PC ou Commodore 128 - Reglez
Ie
bouton eVBS/RGB sur
Ie
mode RGB avant de faire tout branche-
ment. Ensuite, inserez
Ie
connecteur DIN a 8 broches dans
Ie
pOint
d'acces marque TTL RGB a I'arriere de votre 1084, et
Ie
connec-
teur D
a 9 broches dans
Ie
point d'acces video de votre ordinateur
(prenez soin de serrer les vis des deux cotes du connecteur). Selon
I'ordinateur que vous avez,
Ie
point d'acces video peut etre marque
Video ou
RGBI-
ou ne porter aucune identification particuliere.
REMARQUE: IL N'EST PAS POSSIBLE D'UTILISER SIMULTAN-
EMENT les signaux video RGBI numeriques et RGB analogiques.
lis peuvent etre branches en meme temps, mais les deux appareils
ne peuvent pas etre mis sous tension simultanement.
Si
cela se
produit,
il
n'y aura pas d'image a I'ecran ou
il
y aura une image
trouble.

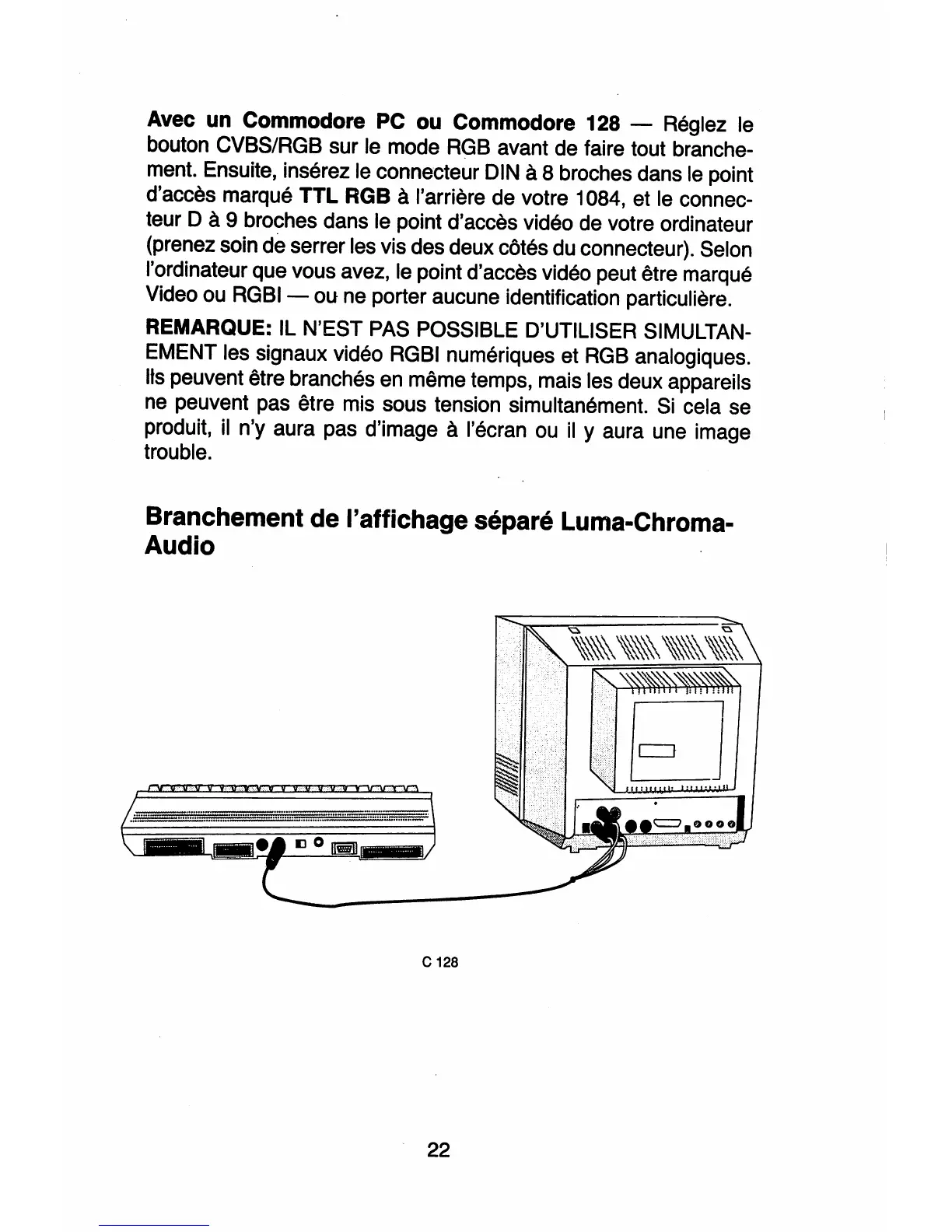

Branchement
de
I'affichage
separe
Luma-Chroma-
Audio
M.::::::::
...... "
..•
.:~~
C 128
22
