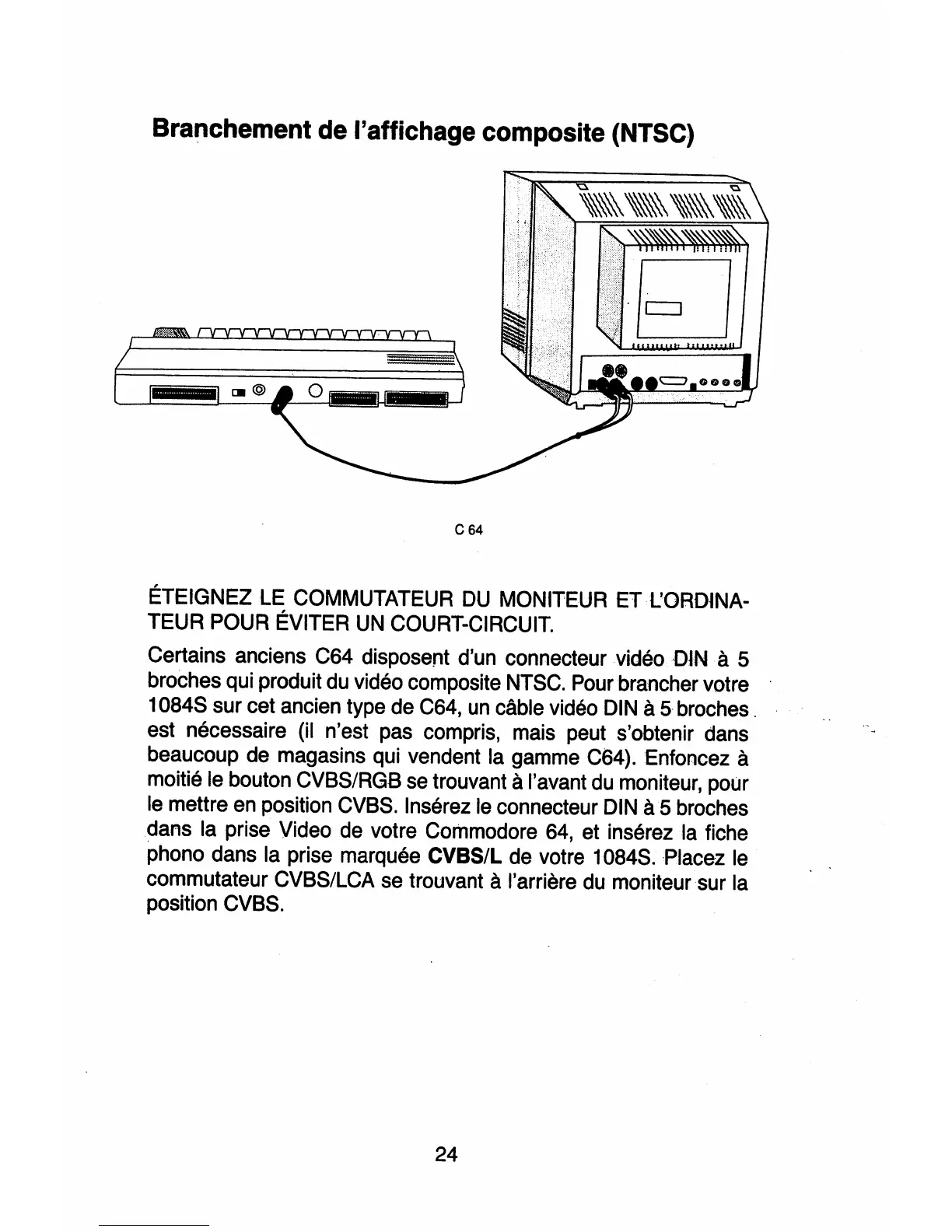

Branchement de I'affichage composite (NTSC)
C64
ETEIGNEZ LE COMMUTATEUR DU MONITEUR ET l'ORDlNA-
TEUR POUR EVITER UN COURT-CIRCUIT.
Certains anciens C64 disposent d'un connecteur video DINa 5
broches qui produit du video composite NTSC. Pour brancher votre
1084S sur cet ancien type de C64, un cAble video DIN a 5 broches .
est necessaire (il n'est pas compris, mais peut s'obtenir dans
beaucoup de magasins qui vendent la gamme C64). Enfoncez a
moitie Ie bouton CVBS/RGB se trouvant a I'avant du moniteur, pour
Ie mettre en position CVBS. Inserez Ie connecteur DIN a 5 broches
.dans la prise Video de votre Commodore 64, et inserez la fiche
phono dans la prise marquee CVBS/L de votre 10848. Placez Ie
commutateur eVBS/LCA se trouvant a I'arriere du moniteursur la
position CVBS.
24
