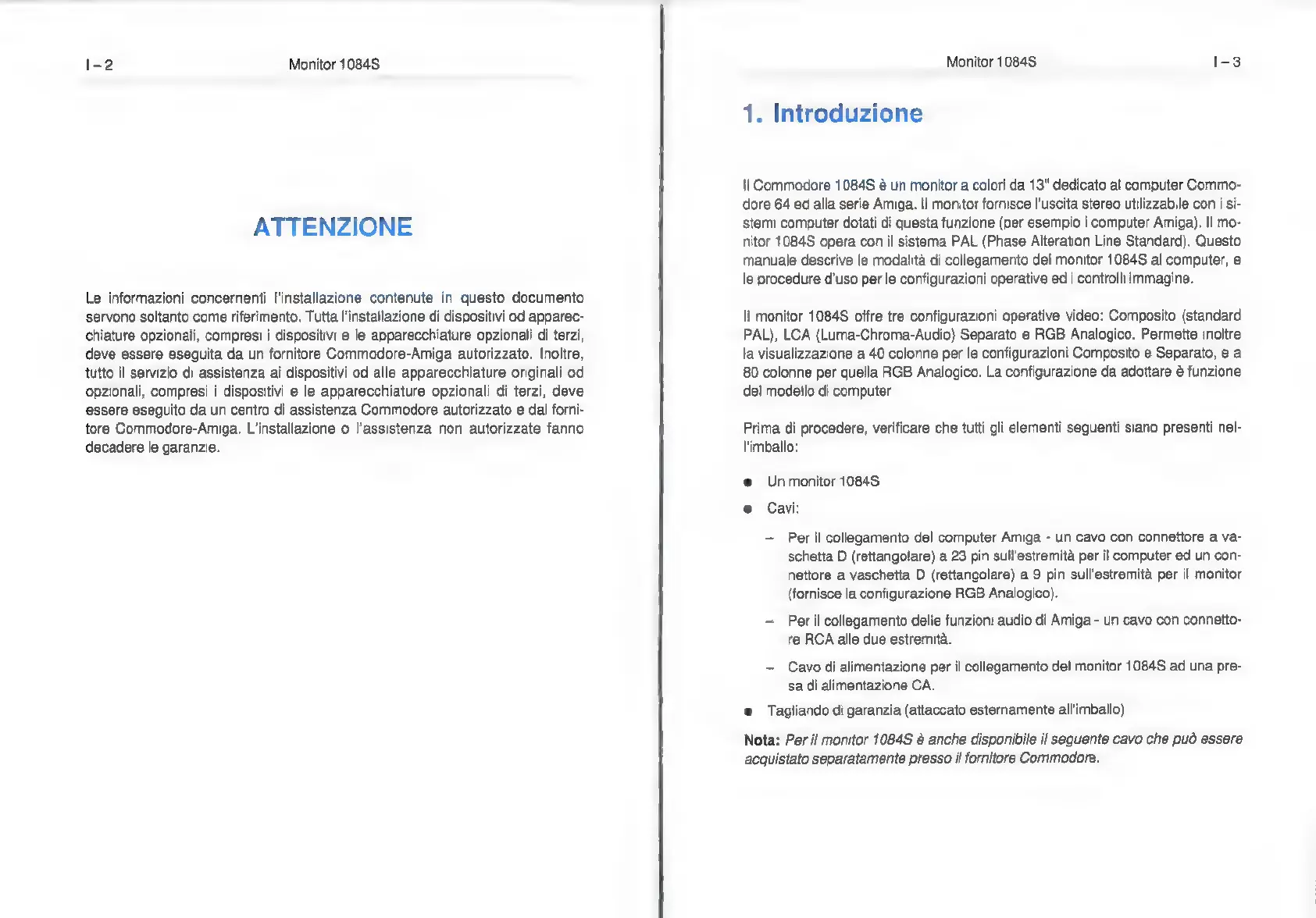

1-2 Monitor 1084S
ATTENZIONE
Le informazioni concernenti l'installazione contenute in questo documento
servono soltanto come riferimento. Tutta l'installazione di dispositivi od apparec-
chiature opzionali, compresi i dispositivi e le apparecchiature opzionali di terzi,
deve essere eseguita da un fornitore Commodore-Amiga autorizzato. Inoltre,
tutto il servizio di assistenza ai dispositivi od alle apparecchiature originali od
opzionali, compresi i dispositivi e le apparecchiature opzionali di terzi, deve
essere eseguito da un centro di assistenza Commodore autorizzato e dal forni-
tore Commodore-Amiga. L'installazione o l'assistenza non autorizzate fanno
decadere le garanzie.
Monitor 1084S 1-3
1. Introduzione
Il Commodore 1084S è un monitor a colori da 13" dedicato al computer Commo-
dore 64 ed alla serie Amiga. Il monitor fornisce l'uscita stereo utilizzabile con i si-
stemi computer dotati di questa funzione (per esempio i computer Amiga). Il mo-
nitor 1084S opera con il sistema PAL (Phase Alteration Line Standard). Questo
manuale descrive le modalità di collegamento del monitor 1084S al computer, e
le procedure d'uso per le configurazioni operative ed i controlli immagine.
Il monitor 1084S offre tre configurazioni operative video: Composito (standard
PAL), LCA (Luma-Chroma-Audio) Separato e RGB Analogico. Permette inoltre
la visualizzazione a 40 colonne per le configurazioni Composito e Separato, e a
80 colonne per quella RGB Analogico. La configurazione da adottare è funzione
del modello di computer.
Prima di procedere, verificare che tutti gli elementi seguenti siano presenti nel-
l'imballo:
@ Un monitor 1084S
e Cavi:
— Per il collegamento del computer Amiga - un cavo con connettore a va-
schetta D (rettangolare) a 23 pin sull'estremità per il computer ed un con-
nettore a vaschetta D (rettangolare) a 9 pin sull'estremità per il monitor
(fornisce la configurazione RGB Analogico).
— Per il collegamento delle funzioni audio di Amiga - un cavo con connetto-
re RCA alle due estremità.
— Cavo di alimentazione per il collegamento del monitor 1084S ad una pre-
sa di alimentazione CA.
@ Tagliando di garanzia (attaccato esternamente all'imballo)
Nota: Per il monitor 1084S è anche disponibile il seguente cavo che può essere
acquistato separatamente presso il fornitore Commodore.
