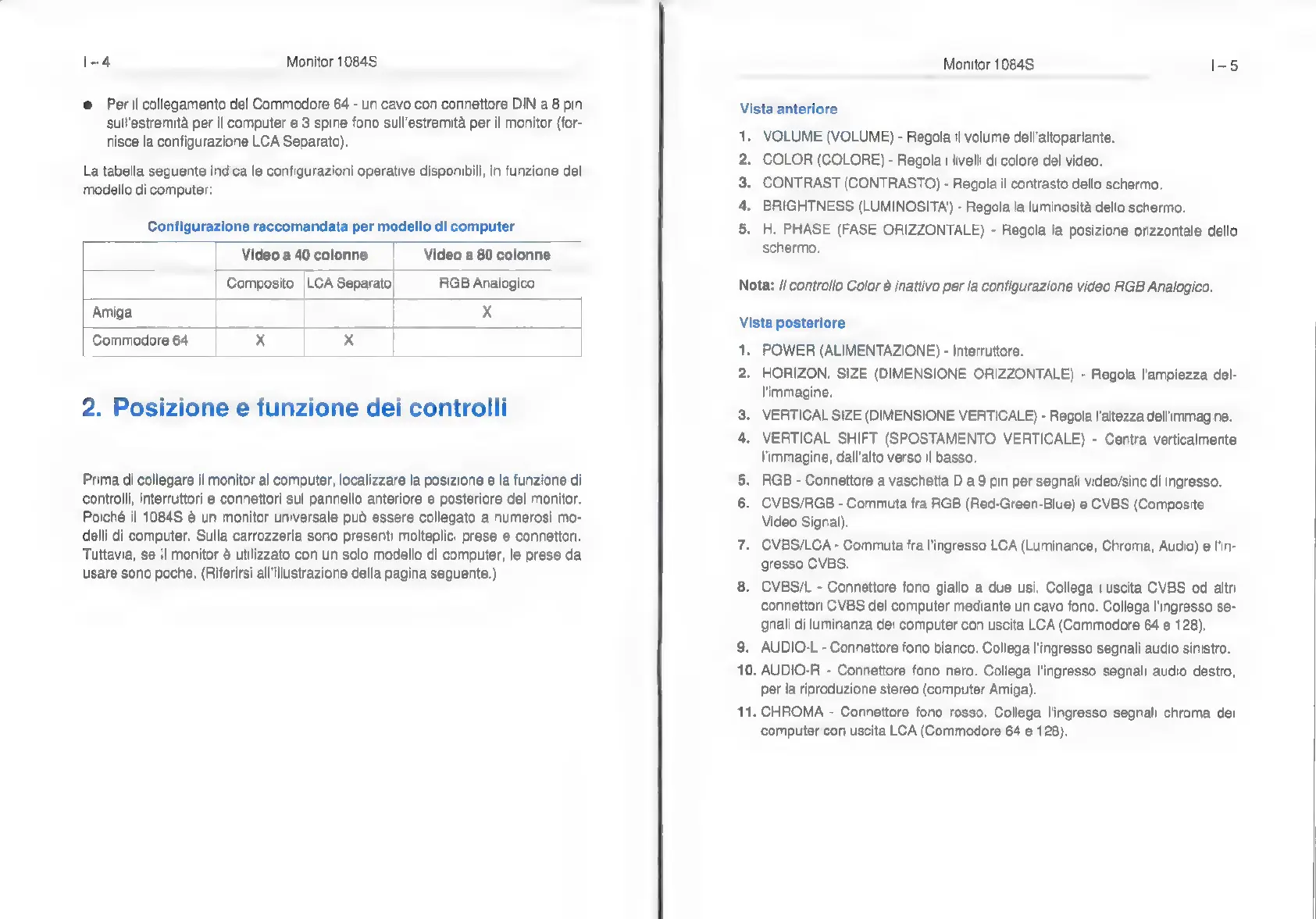

1-4 Monitor 1084S
® Per il collegamento del Commodore 64 - un cavo con connettore DIN a 8 pin
sull'estremità per il computer e 3 spine fono sull'estremitá per il monitor (for-
nisce la configurazione LCA Separato).
La tabella seguente indica le configurazioni operative disponibili, in funzione del
modello di computer:
Configurazione raccomandata per modello di computer
| Video a 40 colonne | Video a 80 colonne
| Composito LCA Separato| RGB Analogico
Amiga | x |
Commodore 64 | x x u | |
2. Posizione e funzione dei controlli
Prima di collegare il monitor al computer, localizzare la posizione e la funzione di
controlli, interruttori e connettori sul pannello anteriore e posteriore del monitor.
Poiché il 1084S è un monitor universale può essere collegato a numerosi mo-
delli di computer. Sulla carrozzeria sono presenti molteplici prese e connettori.
Tuttavia, se il monitor è utilizzato con un solo modello di computer, le prese da
usare sono poche, (Riferirsi all'illustrazione della pagina seguente.)
Monitor 1084S i=
a
Vista anteriore
PF PN
VOLUME (VOLUME) - Regola il volume dell'altoparlante.
COLOR (COLORE) - Regola i livelli di colore del video.
CONTRAST (CONTRASTO) - Regola il contrasto dello schermo.
BRIGHTNESS (LUMINOSITA) - Regola la luminosità dello schermo.
H. PHASE (FASE ORIZZONTALE) - Regola la posizione orizzontale dello
schermo.
Nota: // controllo Color è inattivo per la configurazione video RGB Analogico.
Vista posteriore
1.
2.
10.
T
POWER (ALIMENTAZIONE) - Interruttore.
HORIZON. SIZE (DIMENSIONE ORIZZONTALE) - Regola l'ampiezza del-
l'immagine.
VERTICAL SIZE (DIMENSIONE VERTICALE) - Regola l'altezza dell'immagine.
VERTICAL SHIFT (SPOSTAMENTO VERTICALE) - Centra verticalmente
l'immagine, dall'alto verso || basso,
RGB - Connettore a vaschetta D a 9 pin per segnali video/sinc di Ingresso.
CVBS/RGB - Commuta fra RGB (Red-Green-Blue) e CVBS (Composite
Video Signal).
CVBS/LCA - Commuta fra l'ingresso LCA (Luminance, Chroma, Audio) e l'in-
gresso CVBS,
CVBS/L - Connettore fono giallo a due usi. Collega l'uscita CVBS od altri
connettori CVBS del computer mediante un cavo fono. Collega l'ingresso se-
gnali di luminanza dei computer con uscita LCA (Commodore 64 e 128).
AUDIO-L - Connettore fono bianco. Collega l'ingresso segnali audio sinistro.
AUDIO-R - Connettore fono nero. Collega l'ingresso segnali audio destro,
per la riproduzione stereo (computer Amiga).
CHROMA - Connettore fono rosso. Collega l'ingresso segnali chroma dei
‘computer con uscita LCA (Commodore 64 e 128).
