Monitor 1084S
4
2345

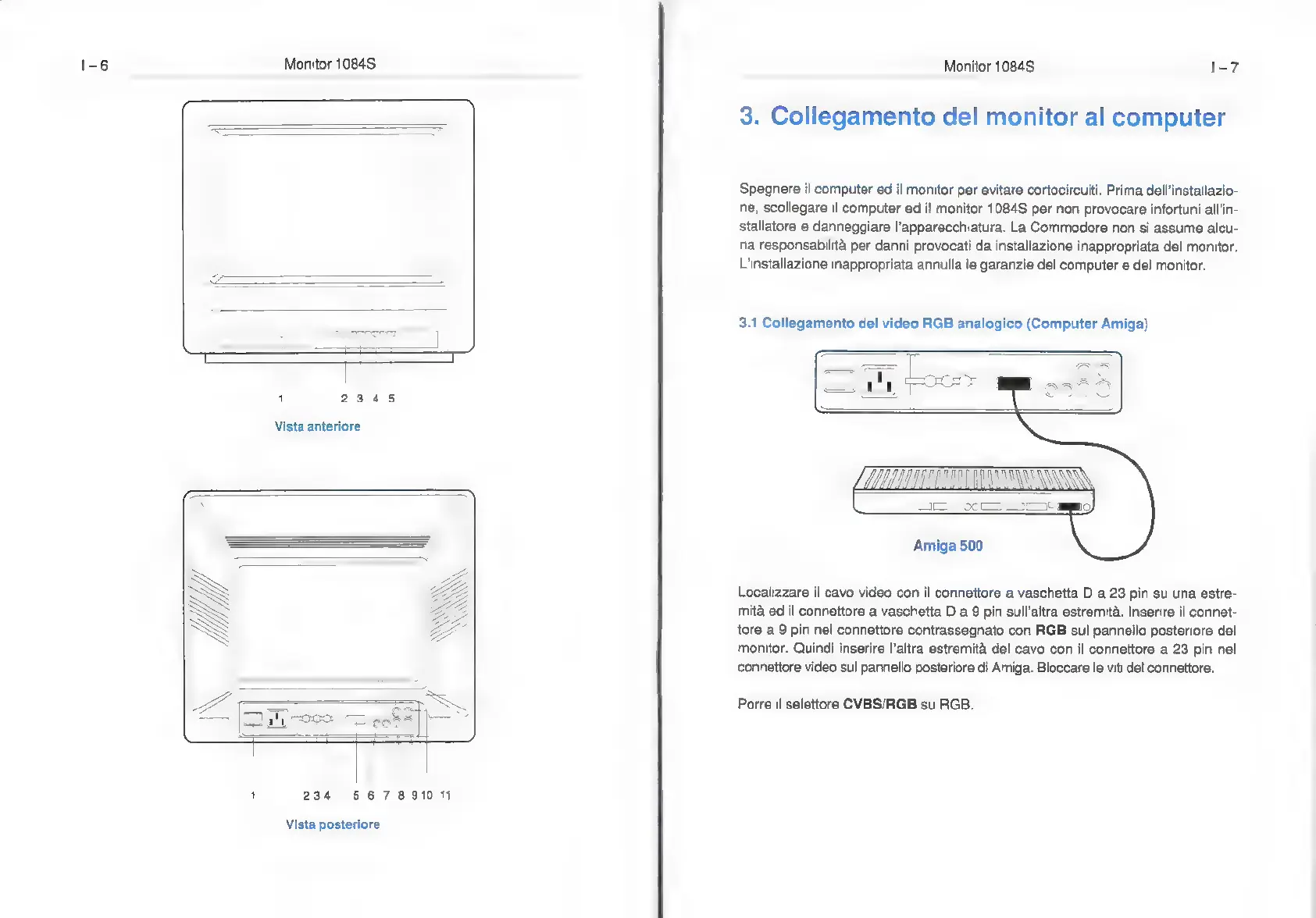

Vista anteriore
234 567891011
Vista posteriore
Monitor 1084S Is?
3. Collegamento del monitor al computer
Spegnere il computer ed il monitor per evitare cortocircuiti. Prima dell'installazio-
ne, scollegare il computer ed il monitor 1084S per non provocare infortuni all'i
stallatore e danneggiare l'apparecchiatura. La Commodore non si assume alcu-
na responsabilité per danni provocati da installazione inappropriata del monitor.
L'installazione inappropriata annulla le garanzie del computer e del monitor.
3.1 Collegamento del video RGB analogico (Computer Amiga)
Amiga 500
Localizzare il cavo video con il connettore a vaschetta D a 23 pin su una estre-
mità ed il connettore a vaschetta D a 9 pin sull'altra estremità. Inserire il connet-
tore a 9 pin nel connettore contrassegnato con RGB sul pannello posteriore del
monitor. Quindi inserire l'altra estremità del cavo con il connettore a 23 pin nel
connettore video sul pannello posteriore di Amiga. Bloccare le viti del connettore.
Porre il selettore CVBS/RGB su RGB.
