Control Techniques Unidrive M100 Step-By-Step Guide

28 Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300
Ausgabenummer: 1
Tabelle 7-1 Empfohlene Anzugsdrehmomente
SCHRITT 8: Umrichter verkabeln
M200/M300: Der Schaltplan gilt für die Standard-Umrichterkonfiguration (Pr 05 auf AV), d. h. Frequenzsteuerung
über Analogeingang 1 (0 -10 V) oder Analogeingang 2 (0-10 V), Anwahl über Klemme 14.
M201: In der Standardeinstellung wird für den Referenzwert anstelle des Analogeingangs eher das integrierte
Drehzahlsollwert-Potentiometer verwendet (es wird nur die Anschlussklemme zur Umrichterfreigabe benötigt).

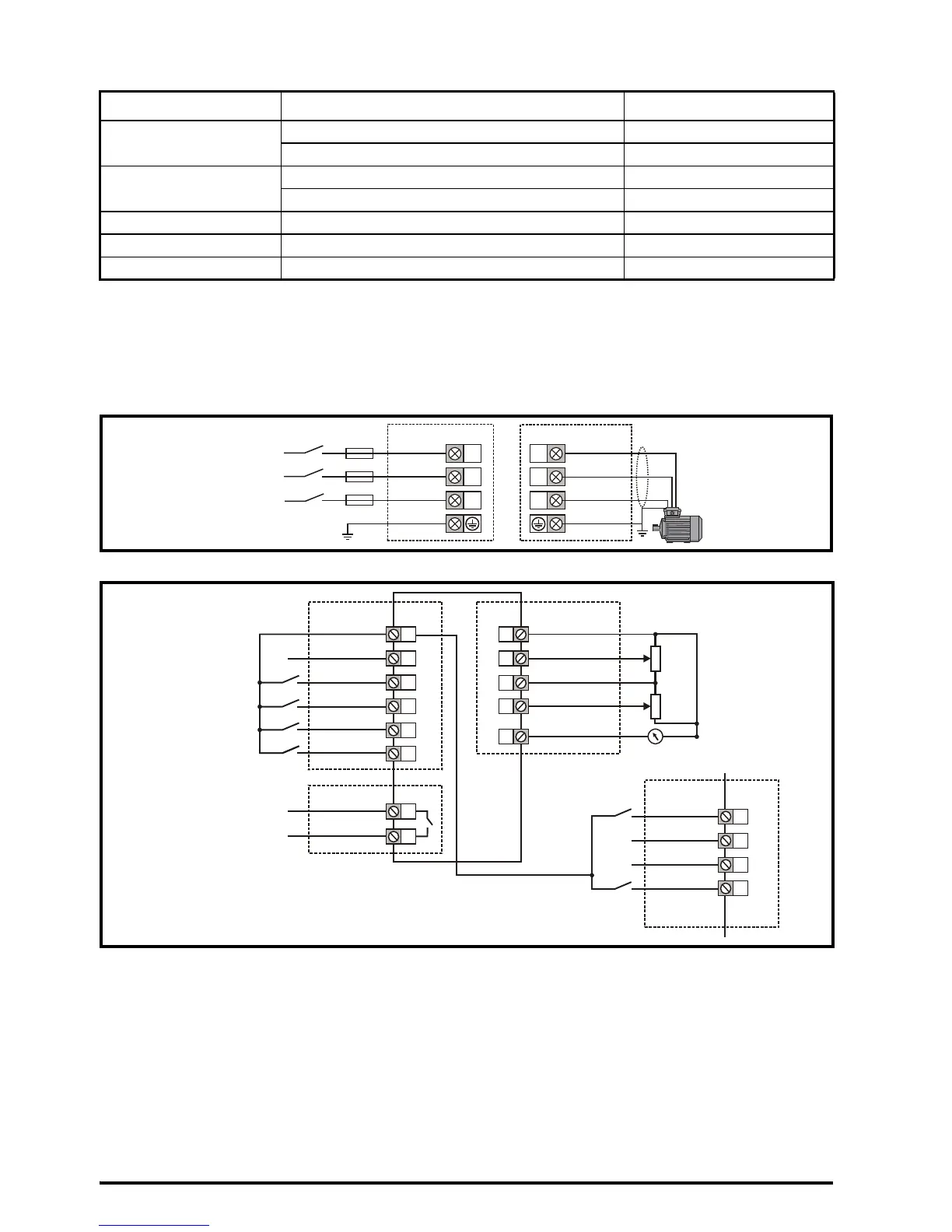

Abbildung 8-1 Netzanschlussklemmen
Abbildung 8-2 Unidrive M200/M201/M300 Steuerklemmenbelegung
* Bei Unidrive M201 nicht erforderlich, da das Drehzahlsollwert-Potentiometer bereits in das Produkt integriert ist.
Die Start-/Stopp-Befehle werden über die Bedieneinheit gegeben; wenn Linkslauf erforderlich ist, sollte Pr 17 auf
Ein gestellt werden.
** 250 VAC max. (UL-Klasse 1).
*** Unidrive M300 verwendet die Eingänge Safe Torque Off (Umrichterfreigabe), Klemme 11 ist nicht zugewiesen.
Informationen und Schaltpläne für alternative Konfigurationen finden Sie in Abschnitt 4.1 der Steuerungs-
Kurzanleitung.
Bei Bedarf kann ein externer Bremswiderstand angeschlossen werden. Weitere Informationen finden Sie in
Kapitel 4 des Leistungsmodul-Installationshandbuchs.
Gerätebaugröße Klemmenbeschreibung Anzugsdrehmomente
Alle
Steueranschlussklemmen 0,2 Nm
Relaisklemmen 0,5 Nm
5
Klemmenanschlüsse - Leistung 1,5 Nm
Erdungsanschlüsse 2,0 Nm
6 Strom- und Erdanschlussklemmen 6,0 Nm
7 Strom- und Erdanschlussklemmen 12 Nm
8 und 9 Strom- und Erdanschlussklemmen 15 Nm
L1
L2
L3
U
V
W
Netzanschluss Motor
3-phasiger
Netzanschluss
9
10
11
12
13
14
Digitale E/A
41
42
Betriebsbereit
Relais 1**
1
2
Analoge E/A
7
4
5
Frequenzausgang
10 kΩ
31
32
35
36
ST01
0V
ST01
0V
ST02
ST02
Nur M300
24-V-Abnehmer
24-V-Abnehmer
Digitaler Ein-/ Ausgang 1
Digitaleingang 2
Digitaleingang 3
Digitaleingang 4
Digitaleingang 5
0 V
Analogeingang 1
10-V-Abnehmer
Analogeingang 2
Analogausgang 1
10 kΩ
Nulldrehzahl
Umrichterfreigabe***
Rechtslauf*
Linkslauf*
Auswahl Analogeingang
1 oder 2*
Frequenz-
sollwert 1*
Frequenz-
sollwert 2*
Safe Torque
Off
