45

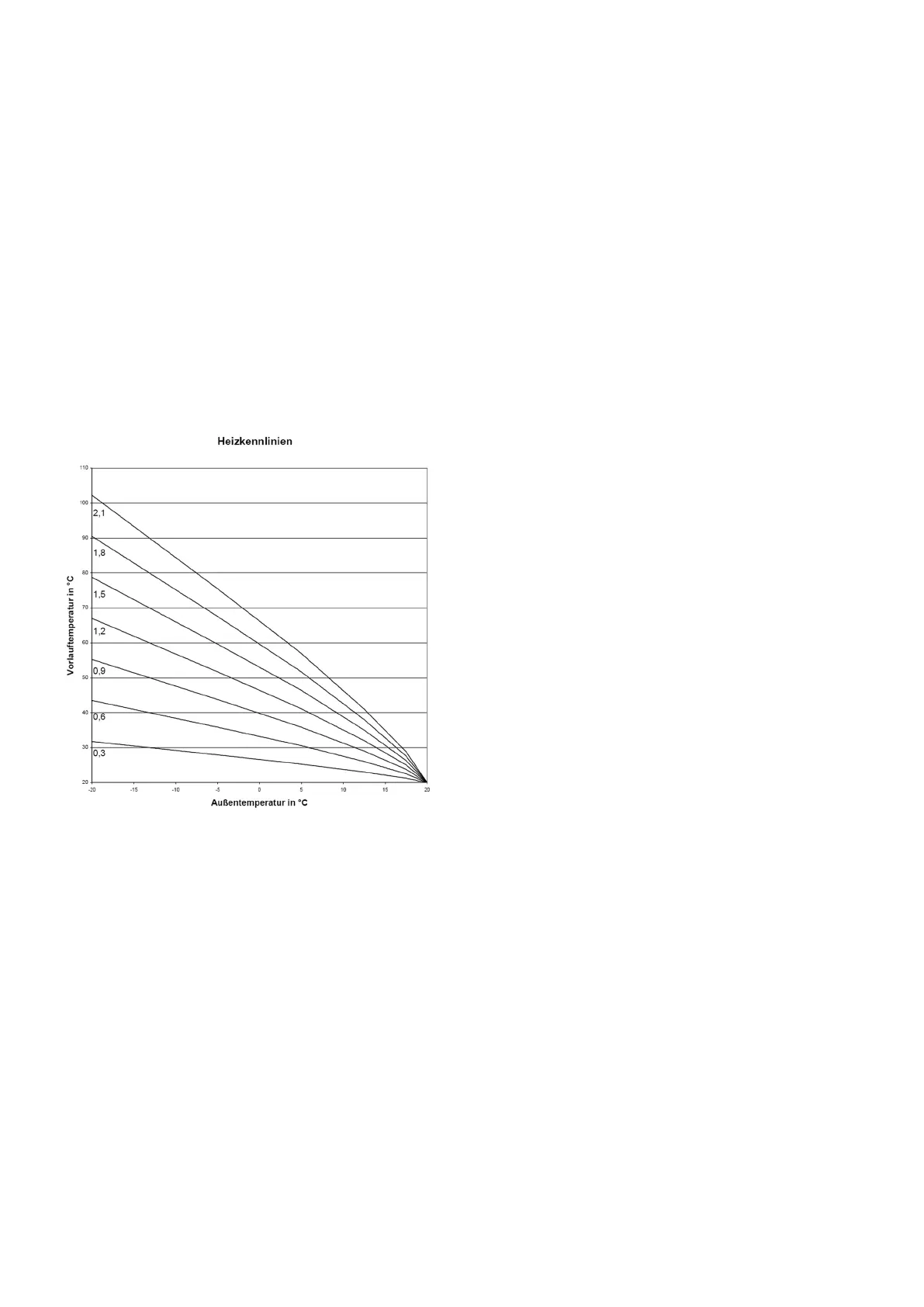

Abhängigkeit der Vorlaufsolltemperatur von der Außen-
temperatur und der gewählten Heizkennlinie.
Heizkurve:
Anlage/Heizkreise/Heizkreis/Heizkurve
Einstellbereich: 0,3 ... 3,0
Werkseinstellung: 1,0
Einstellkanal für den Sommerbetrieb. Übersteigt die
Außentemperatur den eingestellten Wert, wird der
Heizkreis abgeschaltet. Die Hysterese beträgt 1,0 K.
Sommer:
Anlage/Heizkreise/Heizkreis/Sommer
Einstellbereich: 0 ... 40 °C
Werkseinstellung: 20 °C
Mit der Mischerregelung wird die Vorlauf-Isttemperatur
an die Vorlaufsolltemperatur angeglichen. Dazu wird
der Mischer entsprechend der Abweichung im Zeittakt
auf- bzw. zugefahren. Der Mischer wird auf die jeweilige
Se kunden taktung angesteuert. Die Pause ergibt sich
aus der Abweichung des Istwertes vom Sollwert.
Mischer:
Anlage/Heizkreise/Heizkreis/Mischer
Einstellbereich: 1 ... 20 s
Werkseinstellung: 2 s
4. Funktionen und Optionen
Beispiel:
Auslegungstemperatur der Heizkörper 60 °C. Vorlauf bei
niedrigster Außentemperatur gem. Wärmebedarfsrech-
nung -12 °C. Der Schnittpunkt ergibt eine Steilheit von
1,2 als Einstellwert.
Tageskorrektur
Sollte sich im Tagbetrieb folgende Situation einstellen:
Warmes Wetter Innenräume zu kalt, kaltes Wetter
Innenräume zu warm, verringert man die Kennlinien-
Steilheit schrittweise um 0,2 Punkte und hebt die Tage-
skorrektur um jeweils 2 °C bis 4 °C an. Dieser Vorgang
kann bei Bedarf mehrmals wiederholt werden (unter-
schiedliche Korrekturen für jeden Heizkreis möglich).
Graphisch kann man sich die Tageskorrektur als Par-
allelverschiebung der Kennlinie nach oben vorstellen.
