Cosmo Multi 2 User Manual

GND
S1 CS10 S8 S10 V40
R7-A R7-M R7-R
R6 R5 R1 R2 R3 R4
S9 S7 S6 S5 S4 S3 S2
Sensors
Bus
VBus
floating relay semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1 PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
1.2.2 Aktoren
(Pumpen, Ventile, etc.)

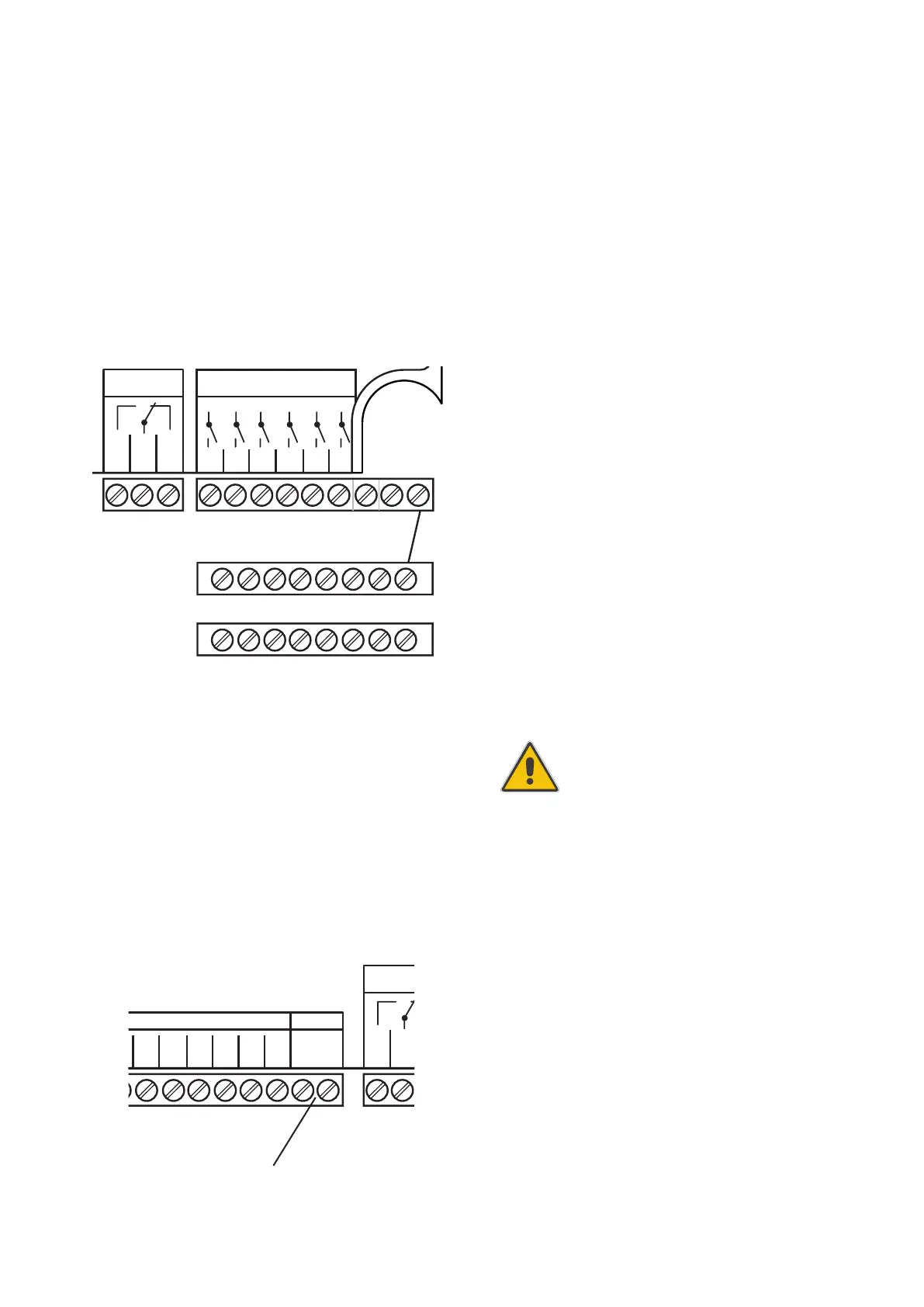

Der Regler ist mit insgesamt 7 Relais ausgestattet, an
die die Verbraucher (Stellglieder) wie Pumpen, Ventile
und Hilfsrelais angeschlossen werden (A= Schließer,
R= Öffner):
• Die Relais R1 ... R6 sind Halbleiterrelais:
R1 ... R3 = Arbeitskontakt R1 ... R3
(auch für eine Drehzahlregelung
geeignet)
R4 ... R6 = Arbeitskontakt R4 ... R6
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE
(Sammelklemmenblock)
• Das Relais R7 ist ein potenzialfreies Relais mit
Wechsel kontakt:
R7-M = Mittelkontakt R7
R7-A = Arbeitskontakt R7
R7-R = Ruhekontakt R7
R7 schaltet in allen vorprogrammierten Schemen mit
Nachheizung (über Funktionsblock) parallel zu R3 um
gegebenenfalls eine Brenneranforderung zu ermögli-
chen.
Hinweis:
Achtung: bei Anschluss von Hilfsrelais oder Ventilen die
Mindestdrehzahl auf 100 % stellen.
Nullleiter-Sammel klemmenblock
Schutzleiter-Sam mel klem men block
GND
S1 CS10 S8 S10 V40
R7-A R7-M R7-R
R6 R5 R1 R2 R3 R4
S9 S7 S6 S5 S4 S3 S2
Sensors
Bus
VBus
floating relay semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1 PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
1.2.3 Datenkommunikation / Bus
Der Regler verfügt über den VBus
®
zur Datenkommu-
nikation mit und der Energieversorgung von externen
Modulen. Der Anschluss erfolgt mit beliebiger Polung
an den beiden mit „VBus“ gekennzeichneten Klemmen.
Über diesen Daten-Bus können ein oder mehrere VBus
®
Module angeschlossen werden, z. B.:
• WMZ, Wärmemengenzähler-Modul
• Großanzeigen / Smart Display
• Datenlogger
• COSMO Heizkreismodule HKM (bis zu 3 Stück)
VBus
®
Anschlussklemmen
1. Installation
ACHTUNG!
Ansteuerung von Hocheffizienzpumpen nur
an Halbleiterrelaisausgängen möglich!
6
