In Folge der gewählten Kombination aus System und
hydraulischer Variante sowie der ggf. aktivierten Op-
tionen oder des internen HKM sind bestimmte Relais
bereits fest zugewiesen.
Für nicht benötigte Relais stellt der Regler bis zu 5 freie
Funktionsblöcke zur Verfügung, mit denen weitere
Anwendungen (Rücklaufanhebung, Einbindung zusätz-
Diese Funktionen können innerhalb eines Funktions-
blocks beliebig aktiviert und kombiniert werden (Anlage/
Optionen/...). Damit das dem Funktionsblock zugeord-
nete Relais geschaltet wird, müssen die Einschaltbedin-
Funktion Funktionsblock 1 Funktionsblock 2 Funktionsblock 3 Funktionsblock 4 Funktionsblock 5
Thermostat
Thermostat 1- S3 Thermostat 3- S5 Thermostat 5- S5 Thermostat 7- S7 Thermostat 9- S9
Thermostat 2- S4 Thermostat 4- S6 Thermostat 6- S6 Thermostat 8- S8 Thermostat 10- S10
Differenzfunktion
DT
DT-5
Sen. 1 – S3
DT-6
Sen. 1 – S5
DT-7
Sen. 1 – S5
DT-8
Sen. 1 – S7
DT-9
Sen. 1 – S9
Sen. 2 – S4 Sen. 2 – S6 Sen. 2 – S6 Sen. 2 – S8 Sen. 2 – S10
Schaltuhr 1 2 3 4 5
Relais 3 4 5 6 7
Funktion Funktionsblock 1
Thermostat
Thermostat 1- S3
Thermostat 2- S4
Differenzfunktion
DT
DT-5
Sen. 1 – S3
Sen. 2 – S4
Schaltuhr 1
Relais 3
gungen aller aktivierten Funktionen erfüllt sein (Anlage/
Einstellwerte/...). Die Funktionen wirken wie einzelne
Schalter in einer Reihenschaltung:
Th1-S3
Th2-S4
DT5-S3>S4
Schaltuhr 1
R3
licher Wärmequellen etc.) realisiert werden können.
Jeder Funktionsblock stellt 4 Funktionen zur Verfügung:
1 Temperaturdifferenzfunktion
2 Thermostatfunktionen
1 Schaltuhr (mit 21 Zeitfenstern)

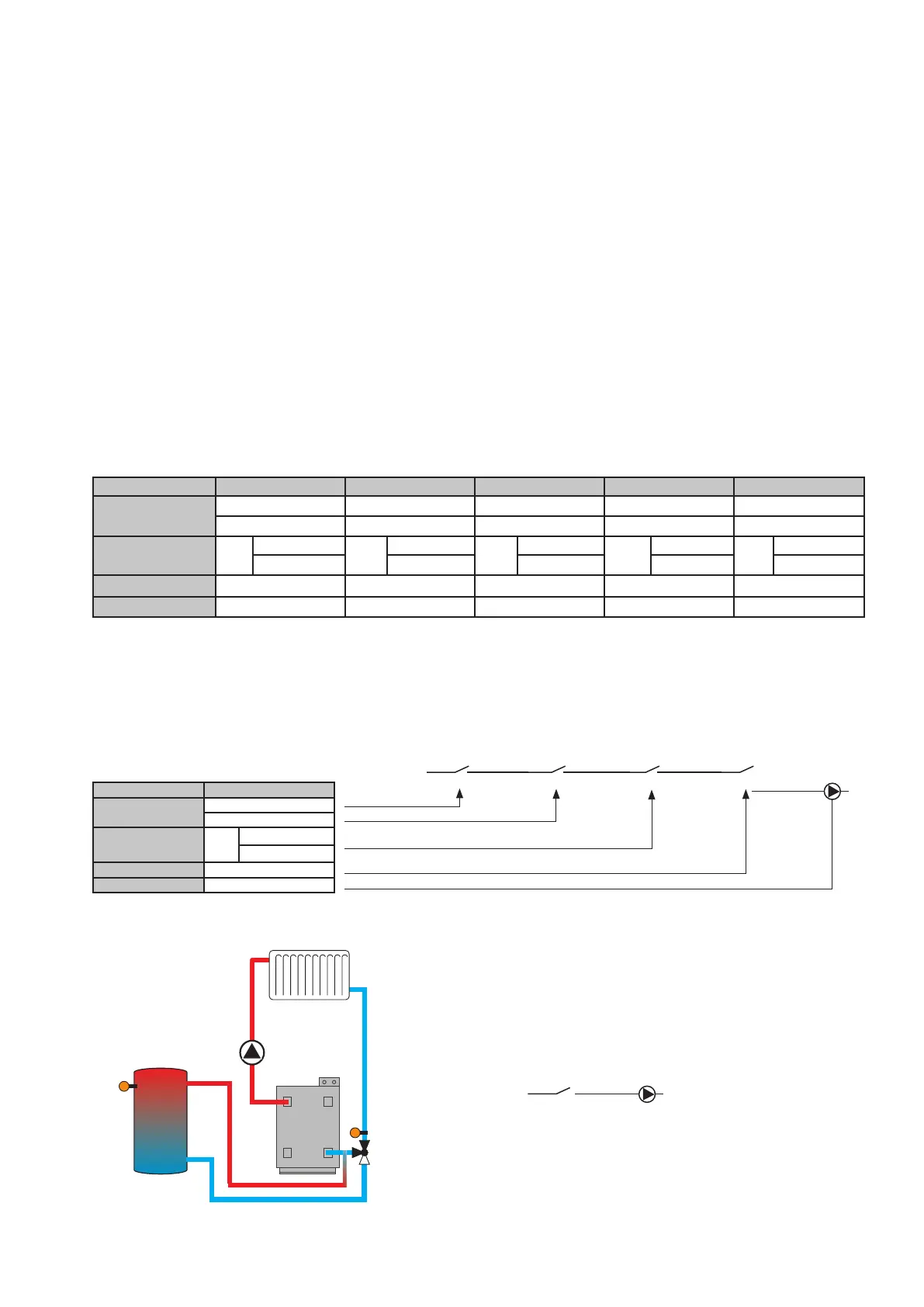

3.3 Funktionsblöcke
Für eine einfache Rücklaufanhebung muss lediglich
die Temperaturdifferenzfunktion eines Funktionsblocks
aktiviert werden.
Anlage/Optionen/DT-Fkt.6 Einstellung ändern auf „Ja“.
S5
S6
R4
Beispiele:
DT6-S5>S6
R4
