Cosmo Multi 2 User Manual

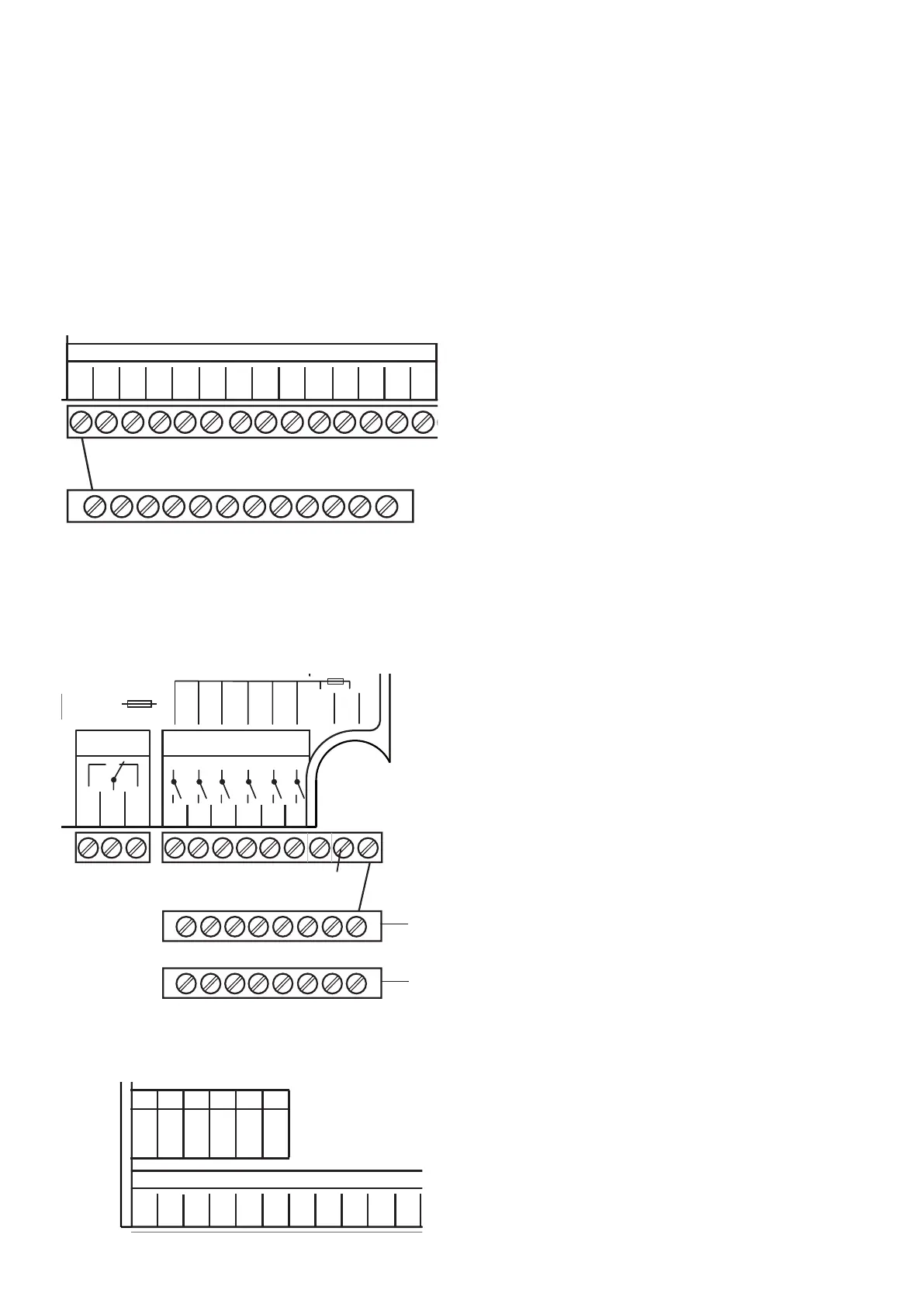

1.2.4 Sensoren
GND
S1 CS10 S8 S10 V40
R7-A R7-M R7-R
R6 R5 R1 R2 R3 R4
S9 S7 S6 S5 S4 S3 S2
Sensors
Bus
VBus
floating relay semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1 PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
Masse-Sammelklemmenblock
Der Regler ist mit insgesamt 12 Sensoreingängen aus-
gerüstet. Der Masse-Anschluss für Sensoren erfolgt
über den Sensor-Masse-Sammelklemmenblock (GND).
• Die Temperatursensoren werden mit beliebiger
Polung an den Klemmen S1 ... S10 und GND ange-
schlossen.
• Der Einstrahlungssensor (CS10) wird unter Beach-
tung der Polung an den Klemmen CS10 und GND
angeschlossen. Der Anschluss des Einstrahlungs-
sensors mit der Kennung GND wird mit der Klemme
GND (Masse-Sammelklemmenblock) und der An-
schluss mit der Kennung CS wird mit der Klemme
CS10 verbunden.
• Ein Volumenmessteil V40 kann mit beliebiger Pol-
ung an die Klemmen V40 und GND angeschlossen
werden
1. Installation
GND
S1 CS10 S8 S10 V40
R7-A R7-M R7-R
R6 R5 R1 R2 R3 R4
S9 S7 S6 S5 S4 S3 S2
Sensors
Bus
VBus
floating relay semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1 PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
Die Stromversorgung des Reglers muss über einen
externen Netzschalter erfolgen (letzter Arbeitsschritt!)
und die Versorgungsspannung muss 100 ... 240 V~
(50 ... 60 Hz) betragen. Flexible Leitungen sind mit den
beiliegenden Zugentlastungsbügeln und den zugehö-
rigen Schrauben am Gehäuse zu fixieren oder in einem
Leitungsführungskanal in das Reglergehäuse zu führen.
Schutzleiter PE (Sammelklemmenblock)
Nullleiter N (Sammelklemmenblock)
Leiter L
GND
S1 CS10 S8 S10 V40
R7-A R7-M R7-R
R6 R5 R1 R2 R3 R4
S9 S7 S6 S5 S4 S3 S2
Sensors
Bus
VBus
floating relay semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1 PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein
PWM-Signal. Zusätzlich zum Anschluss an das Relais
muss die Pumpe an einen der PWM-Ausgänge des Reg-
lers angeschlossen werden. Die Spannungsversorgung
für die HE-Pumpe erfolgt, indem das betreffende Relais
ein- oder ausschaltet.
Die mit „PWM 1 / 2“ gekennzeichneten Klemmen sind
Steuerausgänge für Pumpen mit PWM-Steuereingang.
1.2.5 Netzanschluss
1.2.6 PWM-Ausgänge
7
