GND
S1
CS10
S8
S10
V40
R7-A
R7-M
R7-R
R6
R5
R1
R2
R3
R4
S9
S7
S6
S5
S4
S3
S2
Sensors
Bus
VBus
floating relay
semiconductor relay
OK / Set
R1-R6
1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
R7
Netz / Mains
100 ... 240 V~
50-60 Hz
T4A
IP 20
L' LN
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
GND
PWM1
PWM2
PWM3
GND
GND
12
34 5
6
COSMO GmbH
D-22549 Hamburg
Multi 2
1.2 Elektrischer Anschluss
VBus
®
Nullleiter-
Sammelklemmenblock
Schutzleiter-
Sammelklemmenblock
Netzklemmen
Sicherung T4 A
(Summe aller Relais)
Sensorklemmen
Verbraucherklemmen
Sensor-
Masse-Sammelklemmenblock

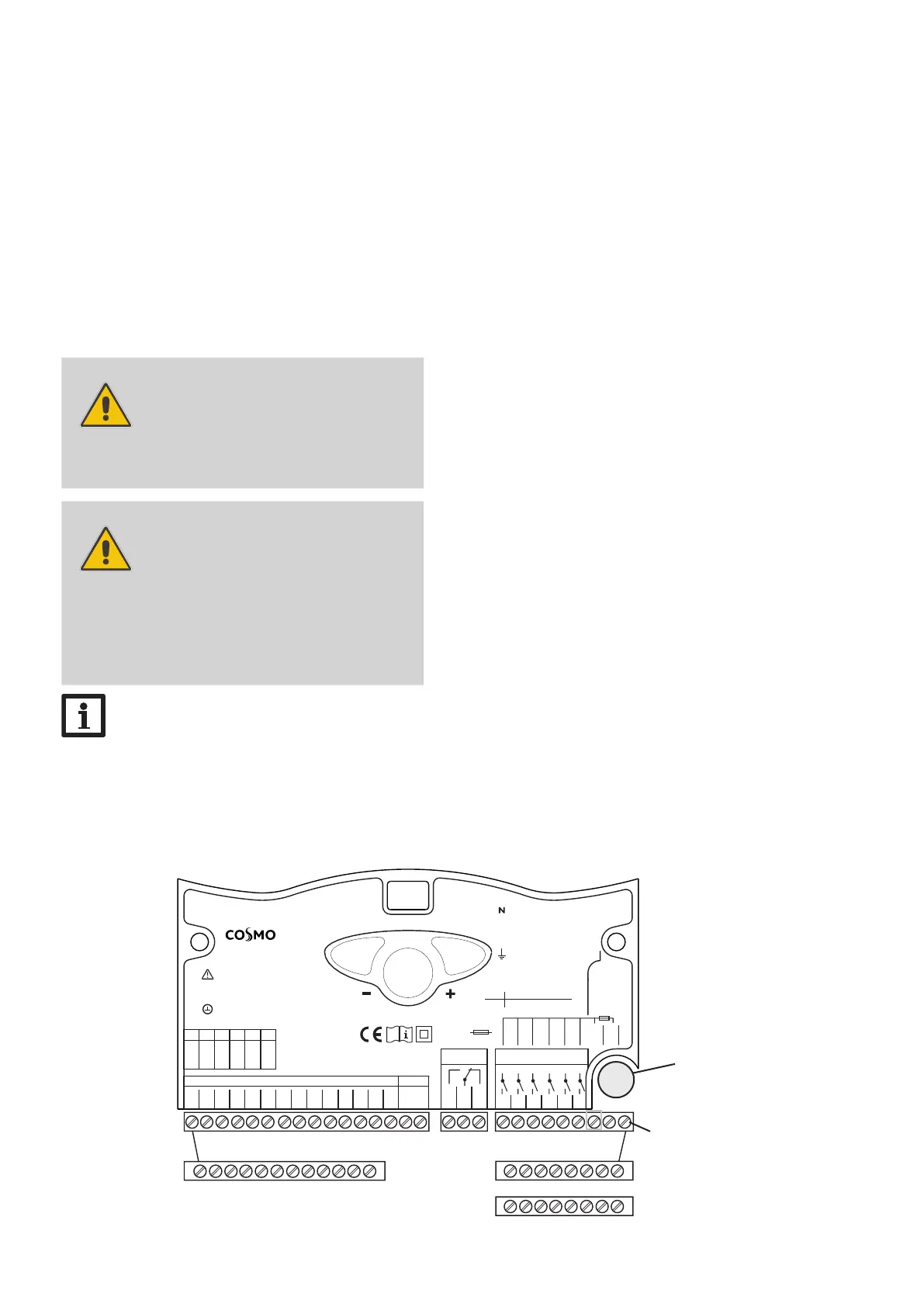

1.2.1 Übersicht der elektrischen Anschlüsse
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen strom-
führende Bauteile frei!
ÎVor jedem Öffnen des Gehäuses
das Gerät allpolig von der Netz-
spannung trennen!
ACHTUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile
führen!
ÎVor dem Berühren des Gehäu-
seinneren für Entladung sorgen.
Dazu ein geerdetes Bauteil (z. B.
Wasserhahn, Heizkörper o. ä.)
berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspan-
nung ist immer der letzte Arbeitsschritt!
1. Installation
5
