Cotek SP-700-148 - Socle Relais de Transfert TRC

62
FR
3-1-4. Socle relais de transfert TRC (pour kits TR-40, RJ-45 en option)
Broche
Description du signal
1
Réservé
--
2
PH-L
Passage par zéro
3
PH-N
Passage par zéro
4
Bypass
Signal de transfert
5
12V
Alimentation interne contrôleur TR-40
6
5V
Alimentation interne contrôleur TR-40
7
Masse (GND)
Négatif
8
Réservé
--
Tableau 24 – Kit RJ-45

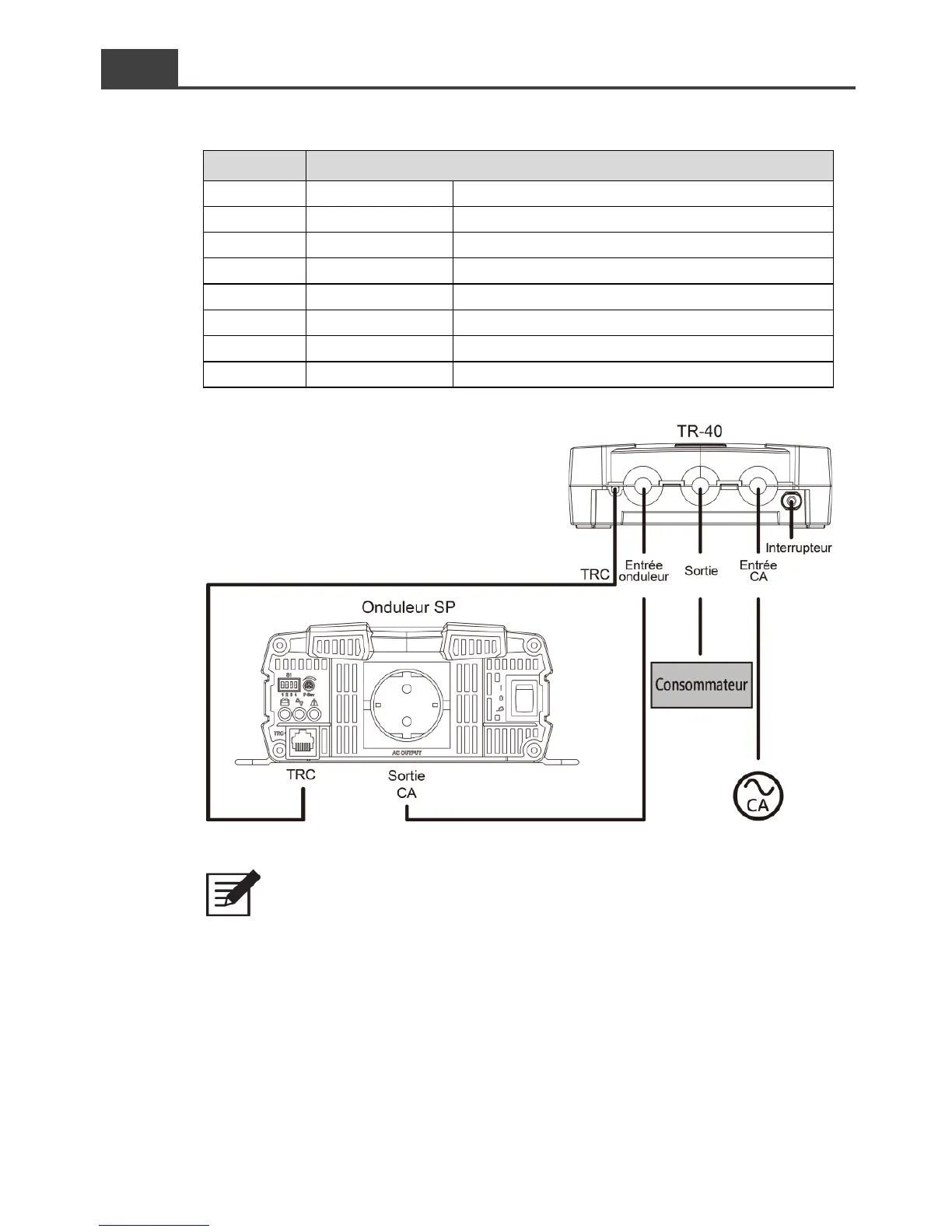

Sché ma 11 – Connexions onduleur SP / TR-40
NB：
pour plus de détails, se reporter au manuel du TR-40.
