NB：défauts possibles : tension d’alimentation basse / haute,
court-circuit (sortie CA), surcharge, température haute / basse.
Attention：merci de respecter les instructions suivantes pour
l’installation.
S’assurer que l’interrupteur est en position « Arrêt » (OFF), avant
d’installer l’onduleur.
Avant d’utiliser la commande déportée, s’assurer que l’interrupteur est
en position « Commande déportée » (REMOTE).
Utiliser du câble d’une section de 0,5 mm² - 0,25 mm² (20-24 AWG)
pour les branchements.

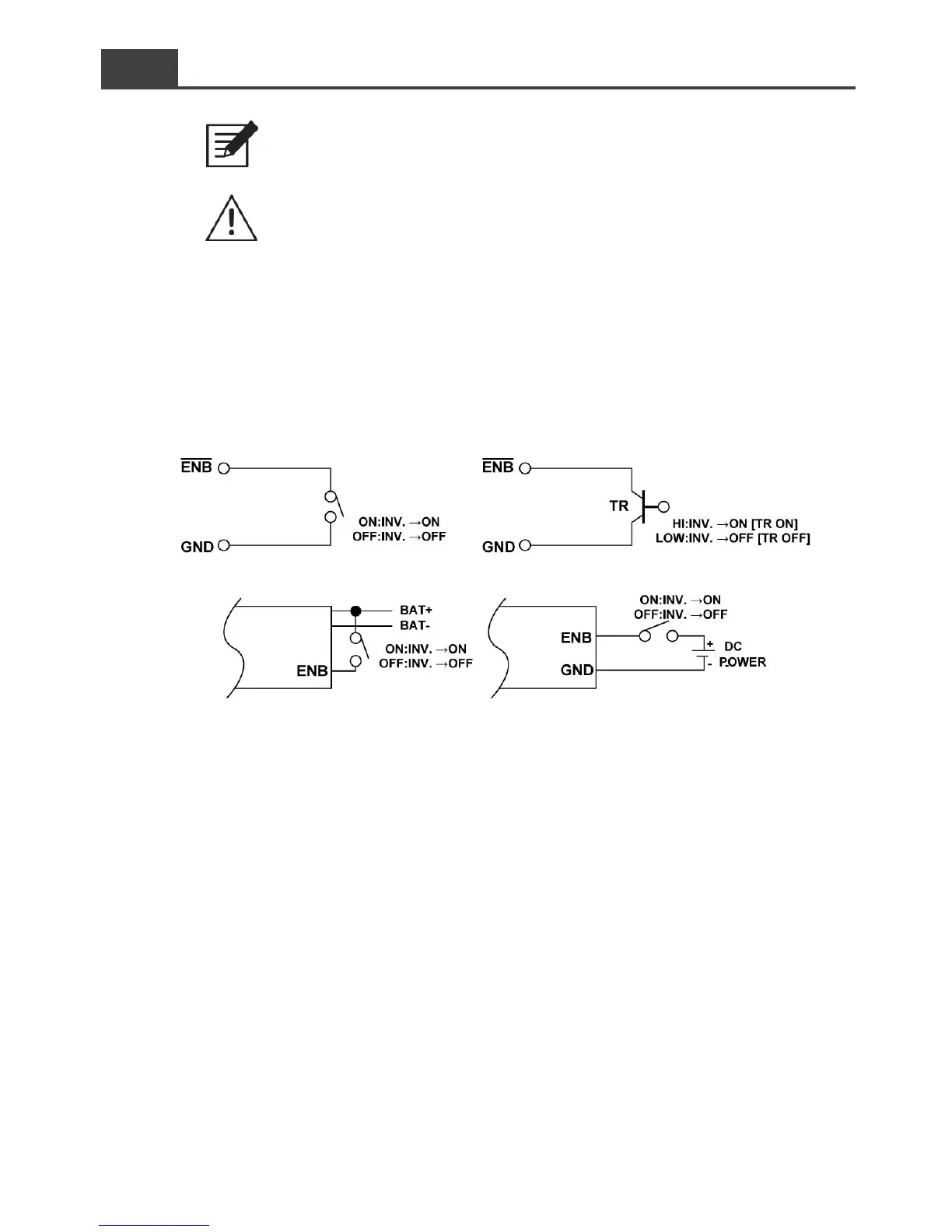

Sché ma 16 – Configurations possibles de l’interrupteur déporté
3-2-3. Consignes générales – Entrée CC ④
Les câbles doivent être le plus court possible, idéalement d’une longueur
inférieure à 1,8 m (6 ft).
La section doit être suffisante pour que les chutes de tension soient
inférieures à 2%, afin d’éviter les alarmes tension basse voire l’arrêt de
l’onduleur.
Se reporter au tableau suivant pour le dimensionnement des câbles et du
fusible (dimensionnements recommandés pour une distance jusqu’à
1,8 m (6 ft).
