5. Port de communication RS-232
5-1. Caractéristiques
Le RS-232 est un port série permettant de contrôler l’onduleur via un
ordinateur.

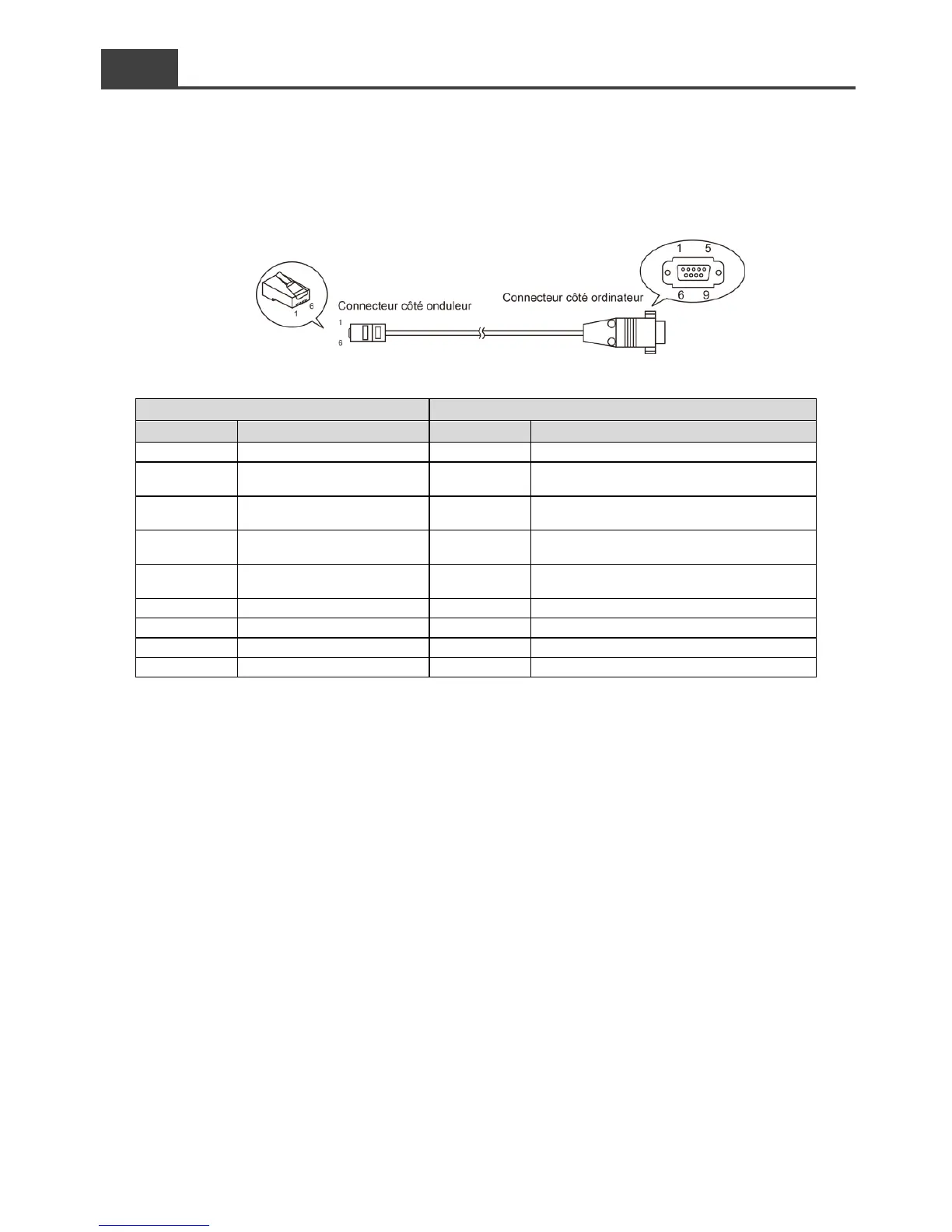

Sché ma 19 – Câ ble RS-232
Onduleur SP
Ordinateur
Broche
Description
Broche
Description
1
Non utilisée
1
Non utilisée
2
Masse (GND)
2
RXD
(réception données)
3
RXD
(réception données)
3
TXD
(transmission données)
4
TXD
(transmission données)
4
Non utilisée
5
Commande déportée
(Remote)
5
Masse (GND)
6
Tension CC
6
Non utilisée
7
Non utilisée
8
Non utilisée
9
Non utilisée
Tableau 33 – Connecteurs RS-232
5-2. Procédure d’utilisation
Étape 1 Raccorder le l’onduleur à l’ordinateur via le port RS-232 sur le
panneau avant.
Étape 2 Lancer le programme de communication sur l’ordinateur.
Étape 3 Choisir le protocole de transmission des données :
Format : Bit de départ – 8 bits de données – Bit d’arrêt
Débit : 4 800 bauds
Étape 4 Choisir un port de communication (COM) et lancer l’opération
5-3. Mode de fonctionnement du port RS-232
5-3-1. Format des commandes RS-232
Cet appareil utilise un langage de haut niveau :
chaque commande débute par CR (0DH) et se termine par LF (0AH).
Le système ne peut interpréter et exécuter la commande qu’après
réception de ces 2 derniers caractères.
