8
MONTAJE, PASO 1
Monte el riel e instale el trole
No encienda ni use el abridor hasta que llegue al paso de
la instalación correspondiente, de otra manera corre el
riesgo de complicar el proceso de instalación.

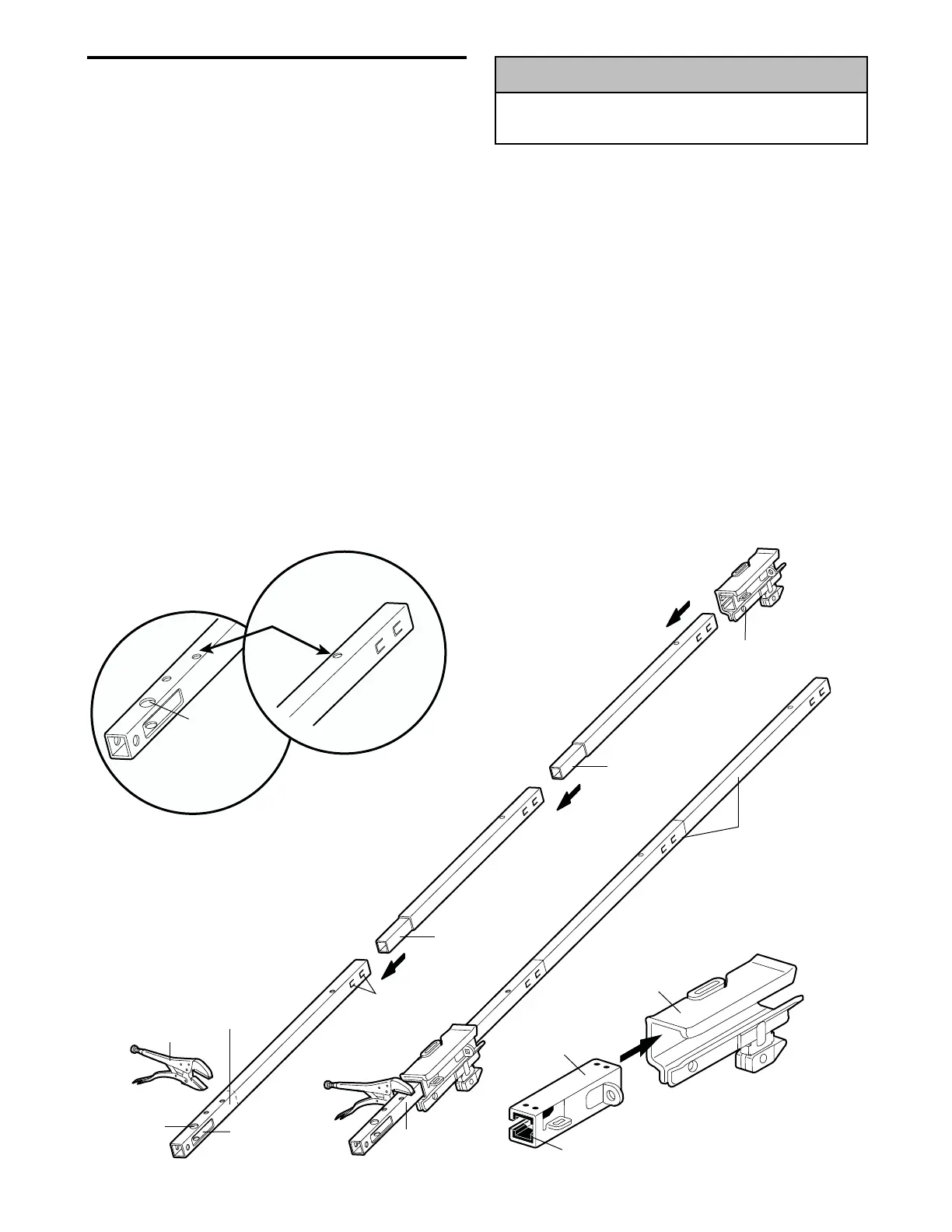

Riel delantero
(A LA PUERTA)
Ventana
Pinzas con seguro
Orificio de
la polea loca
Distancía de 20 cm (8 pulg.)
desde el orificio
de la polea loca
Pestañas
Rieles posteriores
(AL MOTOR)
Trole
Extremo más
pequeño
Trole interno
Cojinetes de desgaste
Trole externo
Extremo más
pequeño
El riel delantero tiene una "ventana" cortada en el extremo
de la puerta (vea la ilustración). El orificio que se
encuentra arriba de esta ventana es más grande en la
parte superior del riel que en la parte inferior. Hay un
orificio más pequeño que se encuentra a 8.75 cm (3-1/2
pulg.) y está cerca de la orilla del riel. Gire el riel posterior
de manera que tenga un orificio similar cerca de la orilla
opuesta
, más o menos a 11.87 cm (4-3/4 pulg.) del
extremo. Un riel de tres partes utiliza dos rieles posteriores
1. Quite el brazo recto de la puerta y el pasador de
chaveta que viene empacado dentro del riel delantero y
póngalo a un lado para usarlo en la Paso 12 de la
Instalación.
2. Alínee las secciones del riel sobre una superficie plana
exactamente como se indica y luego deslice los
extremos más pequeños dentro de los más grandes.
Las pestañas que se encuentran a lo largo de los lados
del riel se van a ajustar en su lugar.
3. Coloque el motor sobre el material de empaque para
proteger la cubierta del mismo y apoye el extremo
posterior del riel encima. Para que le resulte más
cómodo, ponga algún tipo de apoyo bajo el extremo
delantero del riel.
4. Ponga en el riel una pinzas con seguro como tope
temporal del trole a 20 cm (8 pulg.) del centro del orificio
de la polea loca, como se indica en la ilustración.
5. Revise y cerciórese de que haya 4 cojinetes de
desgaste dentro del trole interno, estos cojinetes son
plástico. Si los cojinetes se han soltado durante el
transporte, revise todo el material de empaque. Ponga
los cojinetes de desgaste en su lugar como se indica.
6. Conecte los troles interno y externo como aparece en la
ilustración.
7. Deslice el trole a lo largo del riel desde el extremo
posterior hacia las pinzas.
MANTENGA
EL ORIFICIO
MÁS GRANDE
HACIA ARRIBA
RIEL DELANTERO
(PARTE SUPERIOR)
MANTENGA LOS
ORIFICIOS PEQUEÑOS
A LO LARGO DE LA
ORILLA OPUESTA
DE LOS RIELES
RIEL POSTERIOR
(PARTE
SUPERIOR)
Para evitar una LESIÓN de pellizco, conserve los manos y
dedos lejos de las juntas cuando monte el reil.
PRECAUCI
PRECAUCI
ÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
