Tornillo hexagonal
de 5/16-18x7/8 pulg.
Tuerca de
5/16-18 pulg.
Roldana de 5/16 pulg.
Tornillo de cabeza cuadrada
de 5/16-18x1-7/8 pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO NORMAL
17

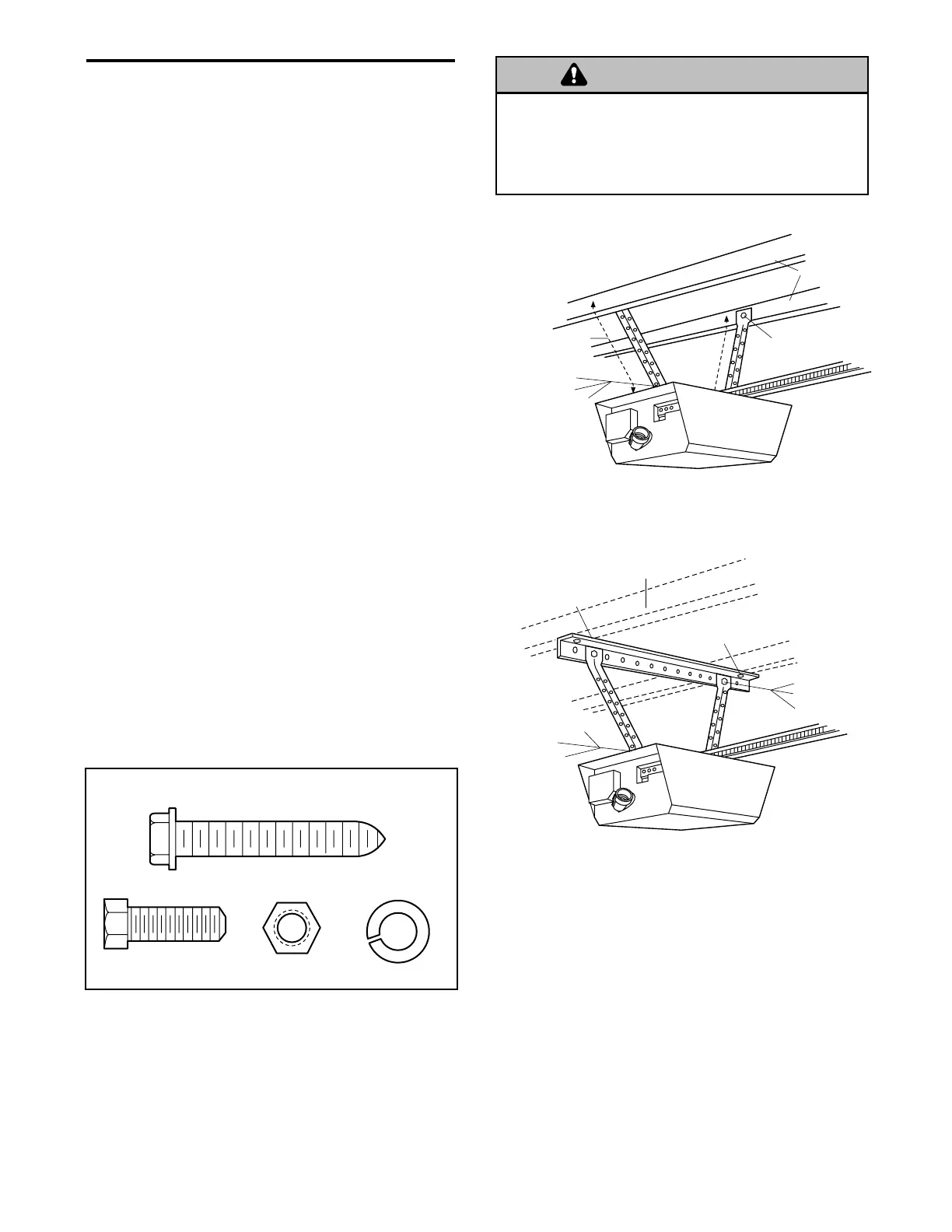

INSTALACIÓN, PASO 5
Cuelgue el abridor
Aquí se muestran dos ejemplos distintos para la
instalación; sin embargo, es posible que su cochera no
concuerde con ninguno de ellos. Las ménsulas de soporte
deben de estar en ángulo, (Figura 1), para que
proporcionen un soporte rígido. En caso de tener un cielo
raso, (Figura 2), instale una ménsula de metal resistente
en algún soporte de la estrucura antes de instalar el
abridor. No se incluye esta ménsula ni la tornillería. (Vea
Accesorios).
1. Mida la distancia entre cada lado de la unidad del motor
y el soporte de la estructura.
2. Corte las dos partes de las ménsulas colgantes a la
medida adecuada.
3. Taladre los orificios de 3/16 de pulgada en los soportes
de la estructura.
4. Sujete un extremo de cada ménsula al soporte con
tornillos de cabeza cuadrada o pijas de
5/16 -18x1-7/8 pulgadas.
5. Sujete el abridor a las ménsulas colgantes con tornillos
hexagonales de 5/16 -18x7/8 pulg., y sus tuercas y
roldanas correspondientes.
6. Verifique que el abridor esté centrado sobre la puerta (o
alineado con la ménsula del cabezal, si la ménsula no
está centrada sobre la puerta).
7. Quite el pedazo de madera de 5x10 cm (2x4 pulg.).
Haga funcionar la puerta manualmente. Si la puerta
golpea el riel, suba la ménsula del cabezal.
NOTA: NO conecte el abridor a la fuente de energía
eléctrica en este momento.
Para evitar la posibilidad de una LESIÓN GRAVE si se cae el
abridor de la puerta de cochera, sujételo FIRMEMENTE a los
soportes estructurales de la cochera. SE DEBEN usar
sujetadores para concreto si alguna de las ménsulas se va a
instalar en mampostería.
Mida la
distancia
Tornillos hexagonales
de 5/16-18x7/8 pulg.
tuercas de 5/16 pulg.
roldanas de 5/16-18 pulg.
Soportes de
la estructura
Tornillos de cabeza
cuadrada de
5/16-18x1-7/8 pulg.
— Cielo raso con acabados —
Soporte de la
estructura no visible
Ménsula
(no se incluye)
Tornillos de cabeza cuadrada
de 5/16-18x1-7/8 pulg.
(no se incluyen)
Tornillos de
5/16-18x7/8 pulg.
tuercas de 5/16 pulg.
roldanas de 5/16-18 pulg.
Tornillos de
5/16-18x7/8 pulg.
tuercas de
5/16 pulg.
roldanas de
5/16-18 pulg.
Figura 1
Figura 2
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
