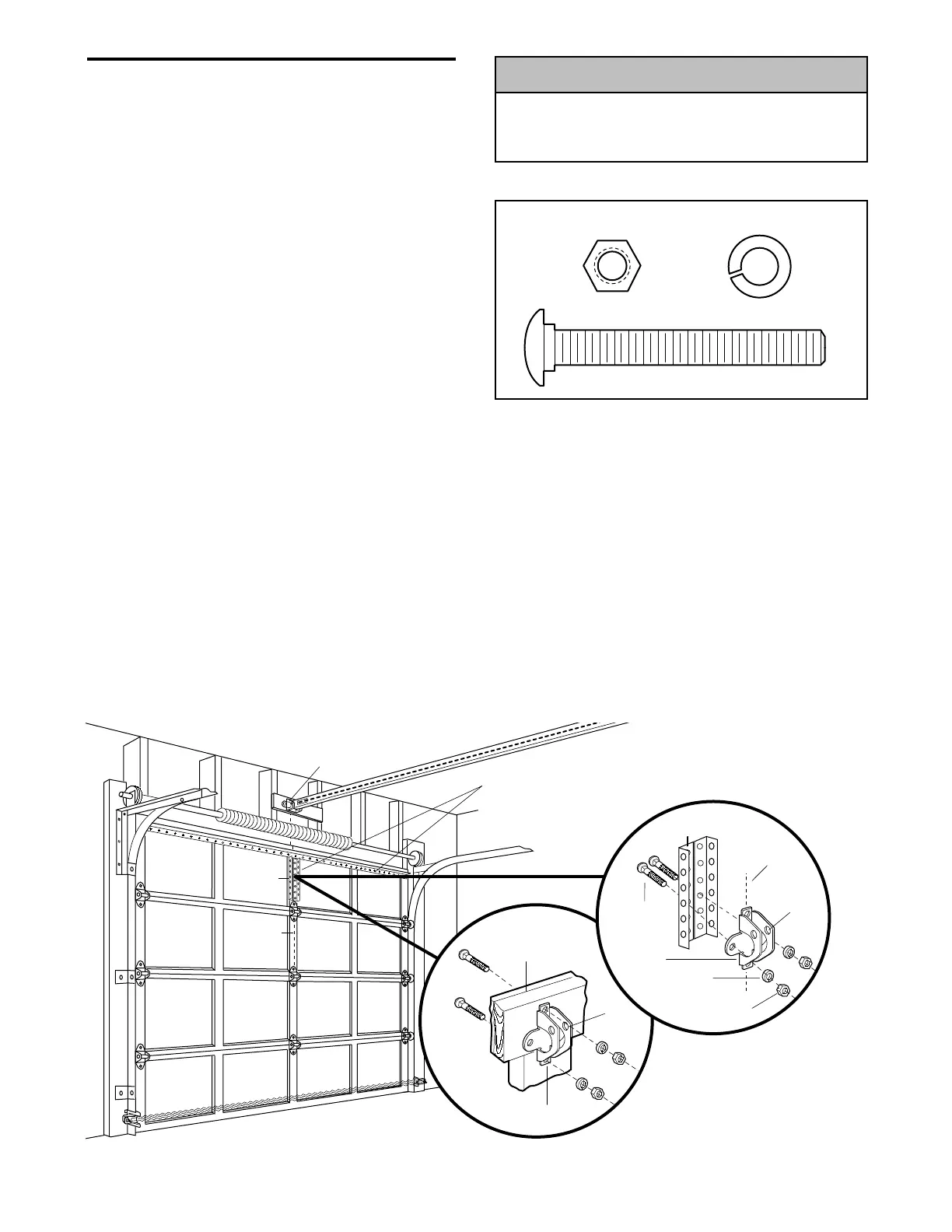

ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO NORMAL
24
INSTALACIÓN, PASO 11
Sujete la ménsula de la puerta
Siga las instrucciones que correspondan al tipo de puerta
de cochera que usted tenga, como se muestra en la
ilustración o en la página siguiente.
Si usa un puntal horizontal, éste debe de ser lo
suficientemente largo para sujetarlo a dos soportes
verticales. Si usa un puntal vertical, éste debe de ser
de la altura del panel superior.
La ilustración muestra una pieza de hierro en ángulo como
puntal horizontal. Para el puntal vertical se deben usar dos
piezas de hierro en ángulo con objeto de crear un soporte
en "U" (Figura 1). La mejor solución es ponerse en
contacto con la compañía fabricante de la puerta de su
cochera e informarse acerca de los juegos de refuerzos de
puertas para la instalación de un abridor.
NOTA: Muchas de las instalaciones con soporte o
puntal vertical toman en cuenta la instalación directa de
los pasadores de chaveta y el brazo de la puerta. En este
caso, no necesitará instalar la ménsula para la puerta;
proceda al Paso 12.
PUERTAS SECCIONALES
• Coloque la ménsula para la puerta sobre la línea central
vertical que había marcado previamente para la
instalación de la ménsula del cabezal. Asegúrese de
que la leyenda "UP" (arriba) esté en la posición
correcta, como está indicado en la parte interior de la
ménsula (Figura 2).
• Coloque la ménsula sobre la parte frontal de la puerta,
dentro de los límites siguientes:
A) El borde superior de la ménsula 5-10 cm (2-4 pulg.)
debajo del borde superior de la puerta.
Línea
central
vertical
Ménsula del cabezal
Si su puerta es de metal, aluminio,
fibra de vidrio o vidrio, siempre son
necesarios refuerzos verticales
y horizontales. (no se incluyen)
Orilla interior de la
puerta o del refuerzo
de madera
Ménsula de
la puerta
Tuerca
de 5/16-18
de pulg.
Perno de cochet
de 5/16-18 por
2-1/2 pulgadas
Roldana de
5/16 de pulg.
Línea
central
vertical
UP
(hacia arriba)
Refuerzo vertical
Ubicación de
la ménsula
de la puerta
UP
(hacia arriba)
Ménsula de la puerta
Figura 1
Figura 2
B) La orilla superior de la ménsula debe de estar
directamente debajo de algún soporte de la
estructura a lo largo de la parte superior de la puerta.
• Marque y taladre dos orificios de 0.78 cm (5/16 de pulg.)
para los sujetadores a la derecha y a la izquierda.
Sujete la ménsula al refuerzo vertical (si éste existe),
como se muestra en la Figura 1.
Si el tipo de instalación de su cochera no requiere
refuerzos verticales, pero sí necesita los orificios para
los sujetadores de la ménsula, taladre y sujete como se
muestra en la Figura 2.
Para evitar que la puerta de la cochera se dañe, refuerce el
interior de la puerta con ángulos de hierro tanto vertical como
horizontalmente.
