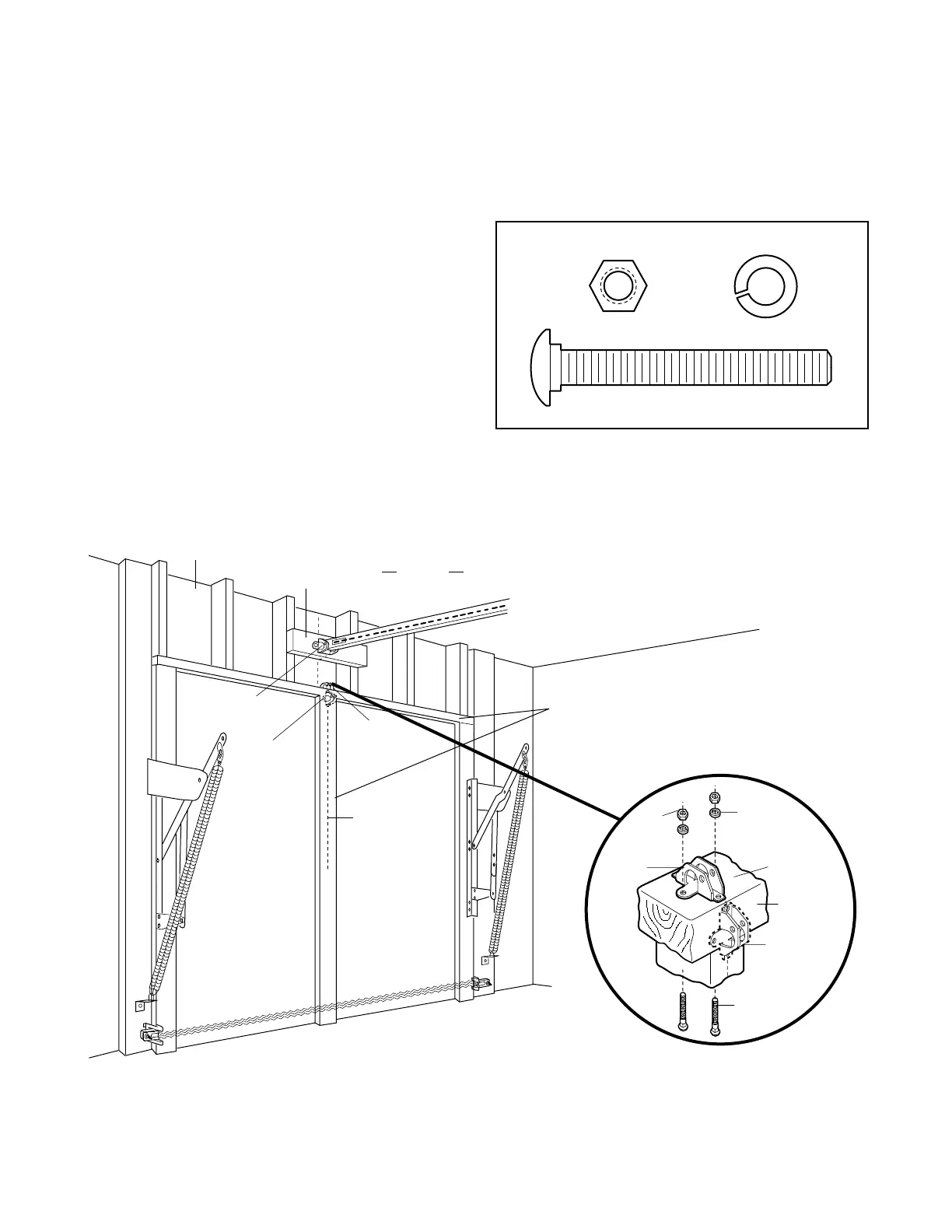

Perno de coche de
5/16-18 por 2-1/2 pulgada
Tuerca de 5/16-18
de pulgada
Roldana de 5/16 de pulgada
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO NORMAL
Si su puerta es de metal, aluminio,
fibra de vidrio o vidrio, siempre son
necesarios refuerzos verticales
y horizontales. (no se incluyen)
Pared delantera
Línea
central vertical
de la puerta de
cochera
Cielo raso
Colocación
opcional, para
la ménsula
de la puerta
Ménsula del cabezal
Ménsula de
la puerta
Soporte de
5x10 cm
(2x4 pulg.)
Si su puerta no tiene un marco exterior
expuesto, o en caso de que tenga que
recurrir a la instalación opcional, use
tornillos de cabeza cuadrada de 5/16x1-1/2 pulg.
(no se incluyen) para sujetar la ménsula de la puerta.
Ménsula
de la
puerta
Extremo
superior de la
puerta (interior
de la cochera))
Perno de coche
de 5/16-18 por
2-1/2 pulg.
Colocación
opcional
Roldana
de 5/16 de
pulgada
Tuerca
de 5/16-18
de pulg.
Orilla superior
de la puerta
PUERTAS DE UNA SOLA PIEZA
Lea y respete todas las advertencias e instrucciones
respecto a los refuerzos, contenidas en la página anterior,
Instalación de puerta plagables, ya que todos los
refuerzos para su puerta de una sola pieza son
los mismos.
• Coloque la ménsula de la puerta al centro de la parte
superior de la misma, alineada con la ménsula del
cabezal, según se indica en la ilustración. Marque ya
sea los orificios derecho e izquierdo o superior e inferior.
• Taladre los orificios piloto de 0.78 cm (5/16 pulg.) y
sujete la ménsula con la tornillería que se incluye.
Si la puerta no tiene un marco exterior expuesto, taladre
dos orificios de 0.47 cm (3/16 pulg.) y sujete la ménsula a
la parte superior de la puerta con tornillos de cabeza
cuadrada de 5/16x1-1/2 pulg. (No se incluyen).
NOTA: La ménsula para la puerta puede ser instalada
sobre la orilla superior de la puerta si es necesario para su
instalación en particular. (Vea la ilustración de colocación
opcional, señalada con la línea punteada). Taladre dos
orificios de 0.47 cm (3/16 de pulg.) y sujete la ménsula a la
parte superior de la puerta con tornillos de cabeza
cuadrada de 5/16x1-1/2 pulgadas (no se incluyen).
