Tuerca de
1/4-20 de pulg.
Perno de 1/4-20x1-3/4 de pulg.
ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO NORMAL

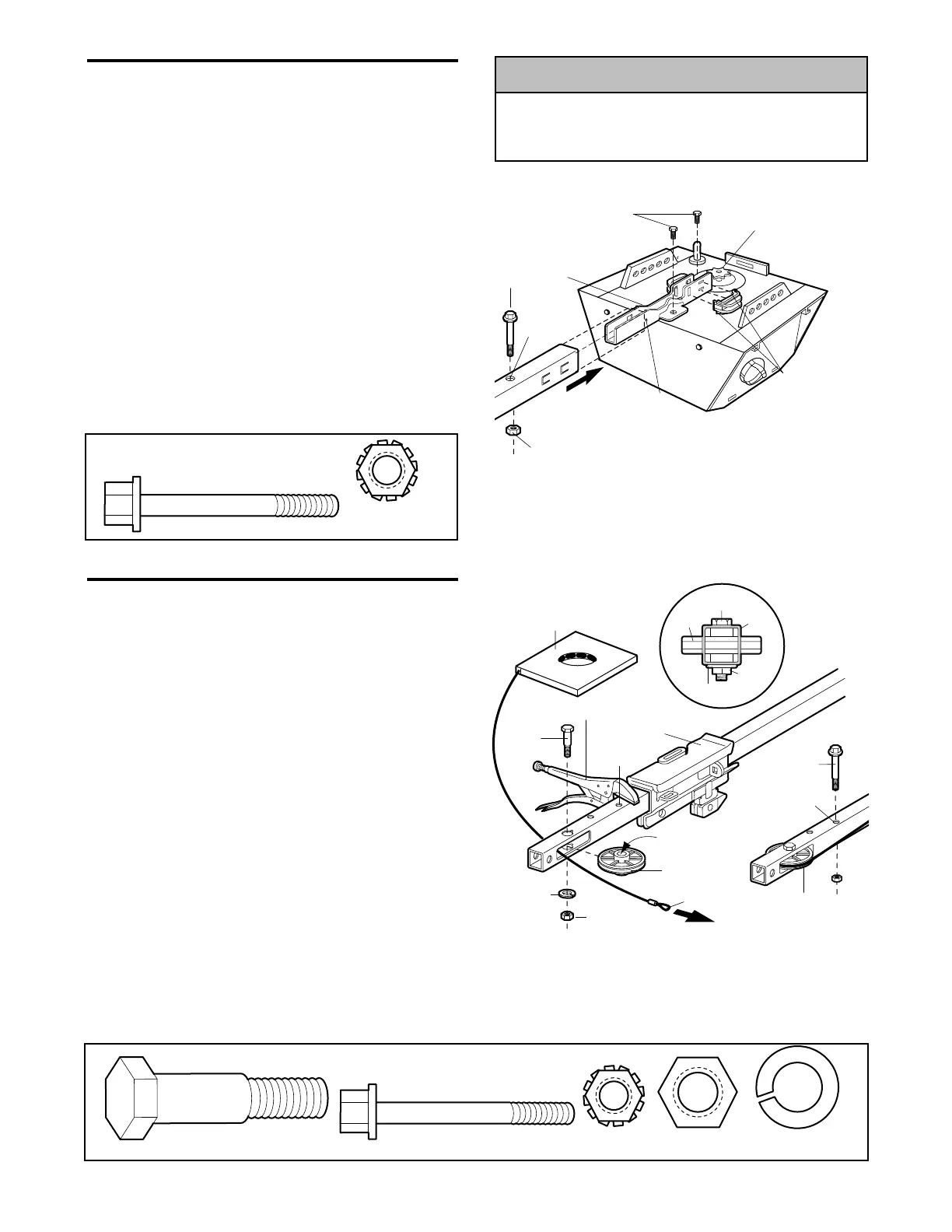

MONTAJE, PASO 2
Sujete el riel al motor
• Coloque un perno de 1/4-20x1-3/4 de pulg. dentro del
orificio de la cubierta de protección que se encuentra en
el extremo posterior del riel, como se indica en la
ilustración. Apriete bien el perno con con tuerca de
1/4-20 de pulg.
• Quite los dos tornillo de la parte superior del motor.
• Coloque los desplegadores en la ménsula en 'U'.
Escuchará un chasquido cuando quedan en su lugar.
• Ponga la ménsula en 'U' sobre el motor con el lado
plano hacia abajo y alínee los orificios de la ménsula
con los orificios de los tornillos. Sujete con los tornillos
que quitó antes.
• Alínee el riel con la parte superior del motor. Deslice el
extremo del riel en la ménsula en 'U', hasta los topes
que sobresalen en la parte superior y a los lados de la
ménsula.
Polea del motor
Ménsula en 'U'
Tornillos
Tuerca
Enganche
el desplegador
en las ranuras
posteriores, luego
coloque las pestañas
dentro de la
ranuras delanteras.
DESLICE EL RIEL HASTA
LOS TOPES QUE ESTÁN EN
LA PARTE SUPERIOR Y A LOS
LADOS DE LA MÉNSULA
Orificio para
el perno en
la cubierta
de protección
Perno
Use sólo los tornillos que vienen montados en la parte
superior del abridor para evitar que el abridor de la puerta de
cochera se dañe seriamente.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
Tuerca de
3/8 de pulg.
Roldana de
3/8 de pulg.
Perno loco
Tuerca de
1/4-20 de pulg.
Perno de 1/4-20x1-3/4 de pulg.
Engrase el interior
de la polea
Roldana de
3/8 de pulg.
Tuerca de
3/8 de pulg.
Lazada del cable
Perno
loco
Pinzas con seguro
Orificio de
paro del trole
Cadena y
cable
Polea
Riel
Perno
Tuerca
Roldana
Trole
Polea loca
Perno
Orificio de
paro del trole
Polea loca
MONTAJE, PASO 3
Instale la polea loca
• Acomode la cadena y cable a un lado del riel, como se
ilustra. Tome el extremo del cable que tiene una lazada
y pase aproximadamente 30 cm (12 pulg.) de cable a
través de la ventana. Deje el cable colgando hasta llegar
al Paso 5 de Montaje.
• Retire la cinta de la polea loca. El interior del centro
debe estar engrasado. Si se ha secado, vuelva a
engrasarlo para asegurar que la operación sea
adecuada.
• Coloque la polea loca dentro de la ventana como
aparece en la ilustración.
• Inserte el perno loco desde la parte superior y a través
del riel y la polea. Apriete con una roldana y una tuerca
de 3/8 de pulg. por debajo del riel hasta que la roldana
quede comprimida.
• Haga girar la polea para cerciorarse de que da vuelta
libremente.
• Pase un perno de 1/4-20x1-3/4 de pulg. por el orificio de
paro del trole que se encuentra en la parte delantera del
riel, como aparece en la ilustración. Apriete bien con una
tuerca de 1/4-20 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO NORMAL
