10

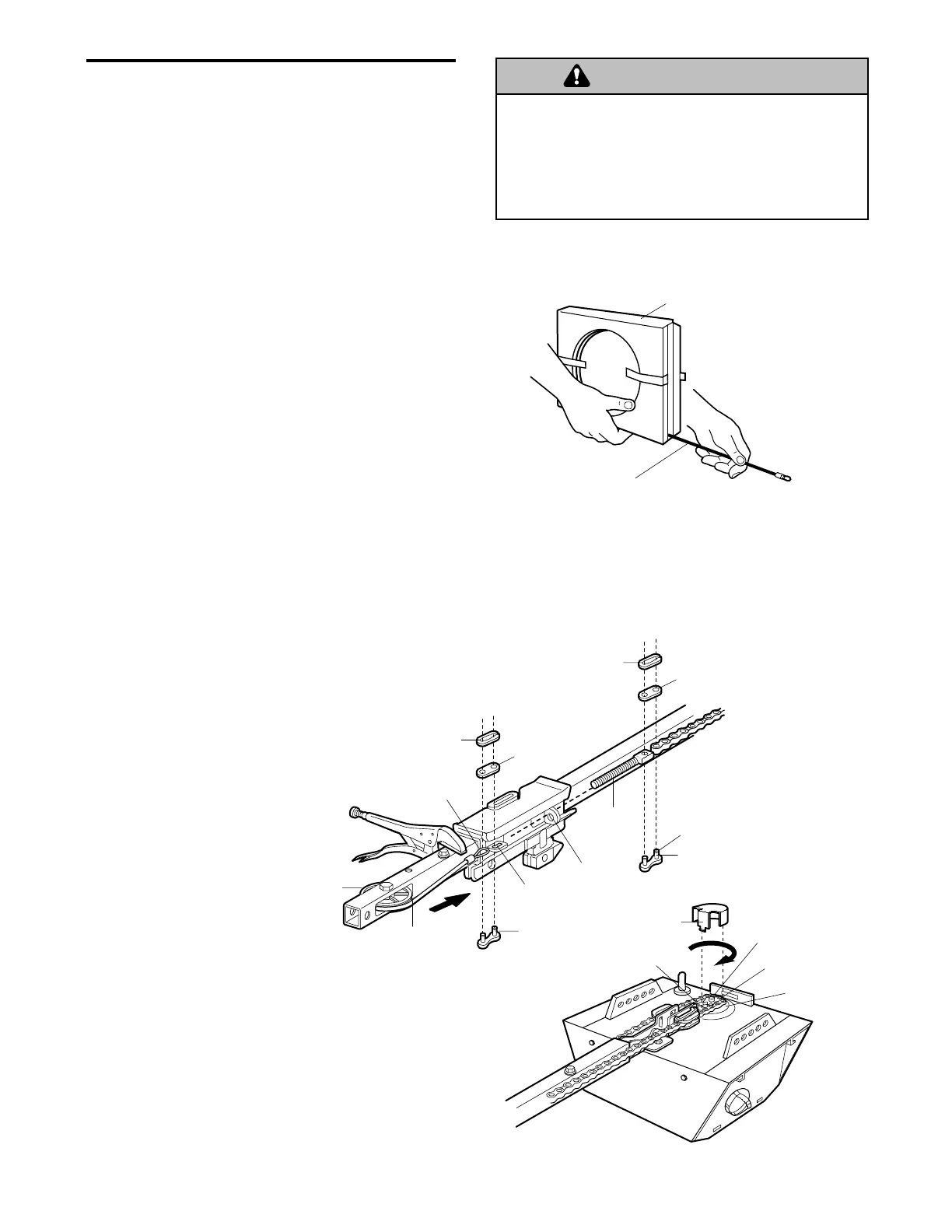

MONTAJE, PASO 4
Instale la cadena y cable y coloque
la cubierta de la polea
1. Jale el cable alrededor de la polea loca y hacia el trole.
2. Conecte la lazada del cable a la ranura de retención del
trole, como aparece en la ilustración:
• Empuje los pernos de la barra de enlace maestro
desde abajo hacia arriba y páselos a través de la
lazada del cable y la ranura del trole.
• Empuje la tapa del enlace maestro sobre los pernos y
las ranuras de los pernos.
• Deslice el resorte de clip sobre la tapa y sobre las
ranuras de los pernos hasta que los dos pernos estén
bien colocados y seguros en su lugar.
3. Con el trole contra las pinzas, alimente el resto del
cable y cadena a lo largo del riel, hacia el motor y
alrededor de la polea. Los dientes de la polea deben
engancharse en la cadena.
4. Revise para cerciorarse de que la cadena no esté
torcida, luego conéctela a la flecha roscada con el
enlace maestro restante.
5. Enrosque la tuerca interna y la roldana en la flecha del
trole.
6. Pase la flecha roscada del trole a través del orificio que
tiene el trole. Cerciórese de que la cadena no esté
torcida.
7. Ponga la tuerca externa en la flecha del trole, dejándola
floja.
8. Quite las pinzas con seguro.
9. Alínee las pestañas de la cubierta de la polea con las
ranuras de la placa de montaje. Oprima la cubierta e
inserte las pestañas en las ranuras.
para evitar que se tuerza.
Para evitar posibles LESIONES GRAVES en los dedos causadas
por las partes móviles del abridor de puerta de cochera:
• SIEMPRE tenga las manos lejos de la polea mientras esté
funcionando el abridor.
• Ponga la cubierta de la polea ANTES de hacer funcionar
el abridor.
